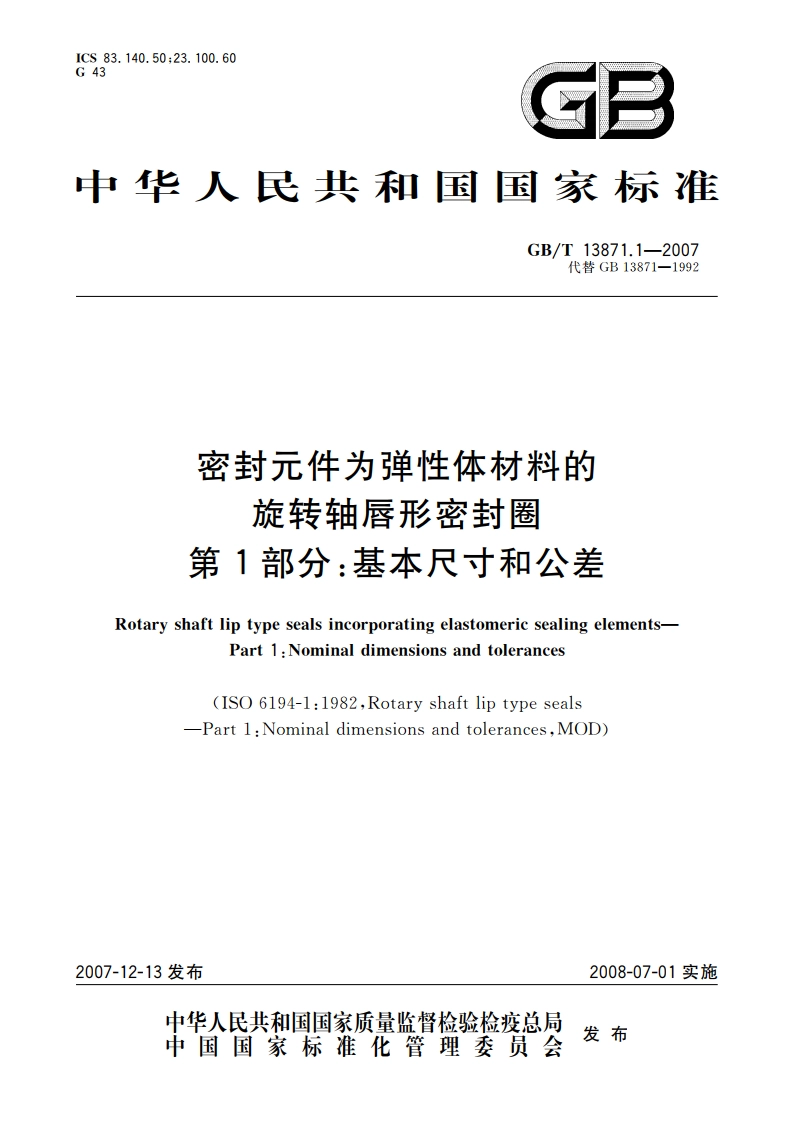

密封元件为弹性体材料的旋转轴唇形密封圈 第1部分：基本尺寸和公差 GBT 13871.1-2007.pdf

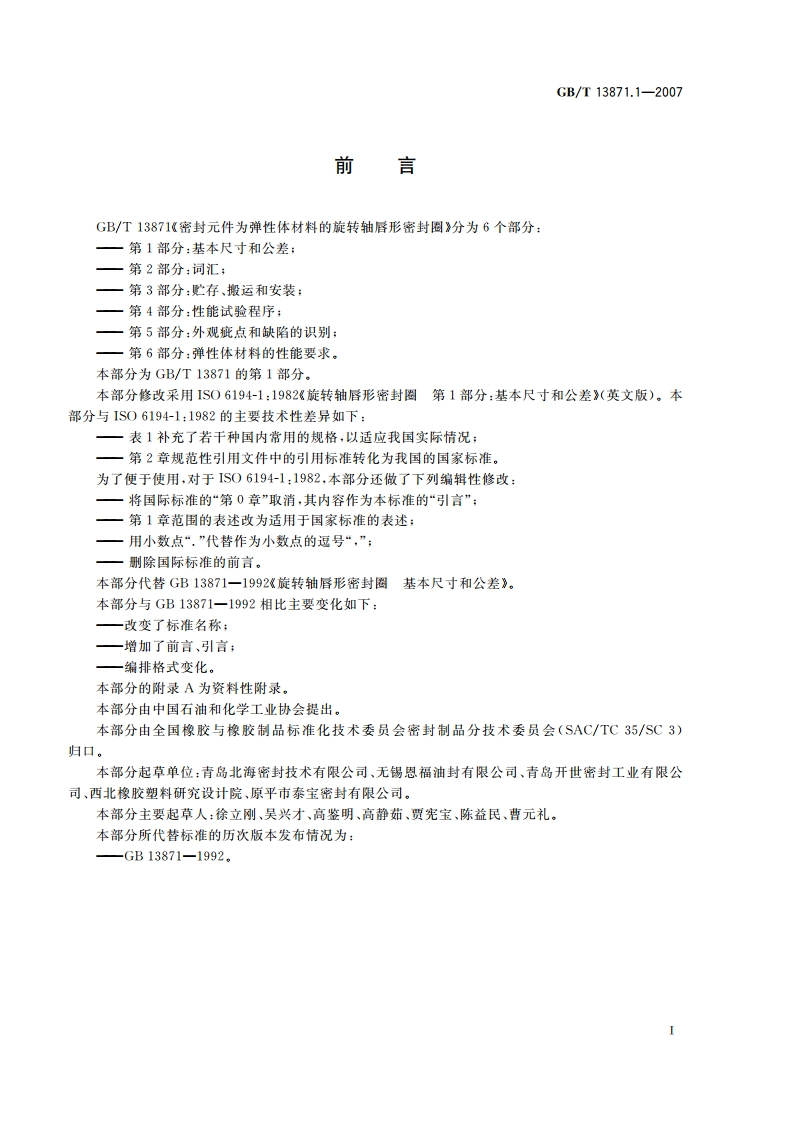

GB/T13871.1-2007密封元件为弹性体材料的旋转轴唇形密封圈第1部分：基本尺寸和公差1范围GB/T13871的本部分规定了密封元件为弹性体材料的旋转轴唇形密封圈的公称尺寸：规定了六种基本类型的密封圈，其措述和图示见图1；为了保证不同制造商生产的密封圈的互换性，也规定了抽和腔体的尺寸极限：并给出了密封圈基本尺寸的推荐公差。本部分适用于轴径为6mm400mm以及相配合的腔体为16mm440mm的旋转轴唇形密封圈，不适用于较高的压力(0.05MPa)下使用的旋转轴唇形密封图。类型1类型2类型3类型4类型5类型6(B型)(w型)(亿型)(FB型)(Fw型)(FZ型)内包骨架型外露骨架型装配型指酬：内包骨架型带副居外据骨架型带副居装配型注：由于密封图由不同的制造商生产或是在设计细节上的某些变化，所示结构仅仅是作为六种基本类型代表示例。图1密封圈的六种基本类型2规范性引用文件下列文件中的条款通过GB)T13871的本部分的引用而成为本部分的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1031一1995表面粗糙度参数及其数值(neq IS0468:1982)GB/T1800.4一1999极限与配合标准公差等级和孔、轴的极限偏差表（qv1S0286-2:1988)GB/T5719一2006橡胶密封制品词汇GB/T17446一1998流体传动系统及元件术语(idt1IS05598:1985)3定义GB/T5719一2006的2.3及GB/T17446一1998中确立的术语和定义适用于GB/T13871的本部分。4字母符号GB/T13871的本部分采用的字母符号如下：1
