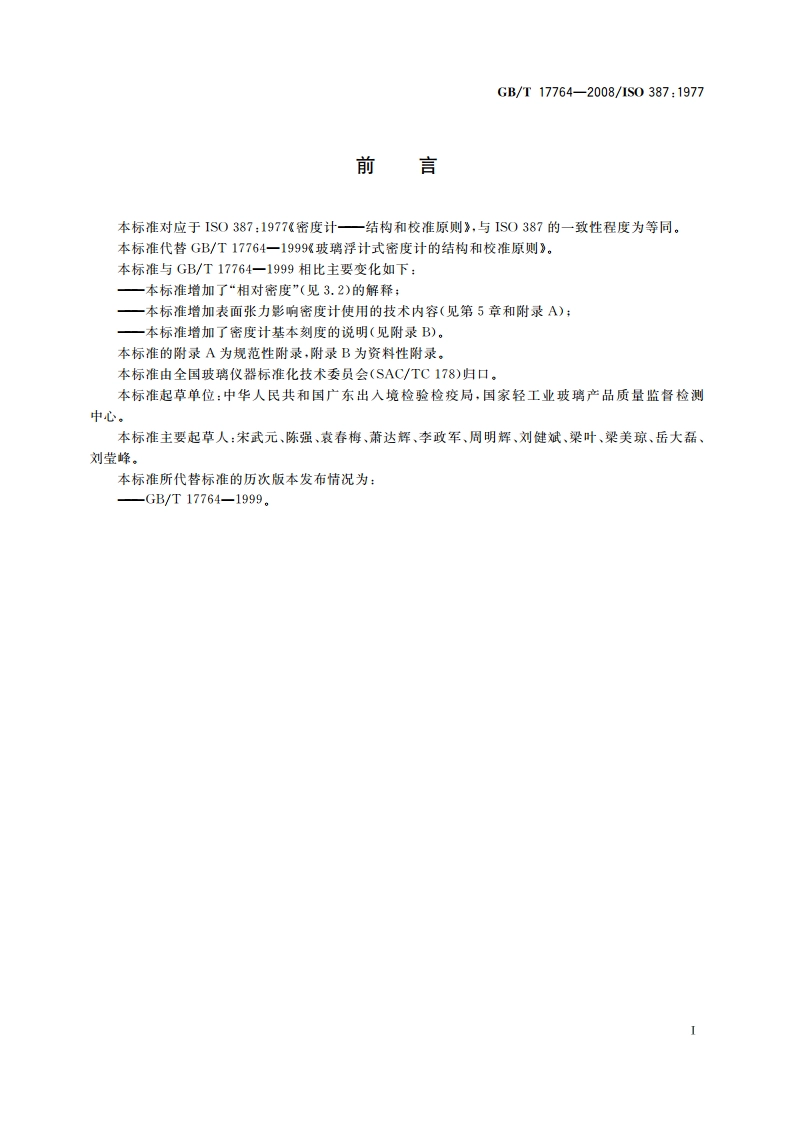

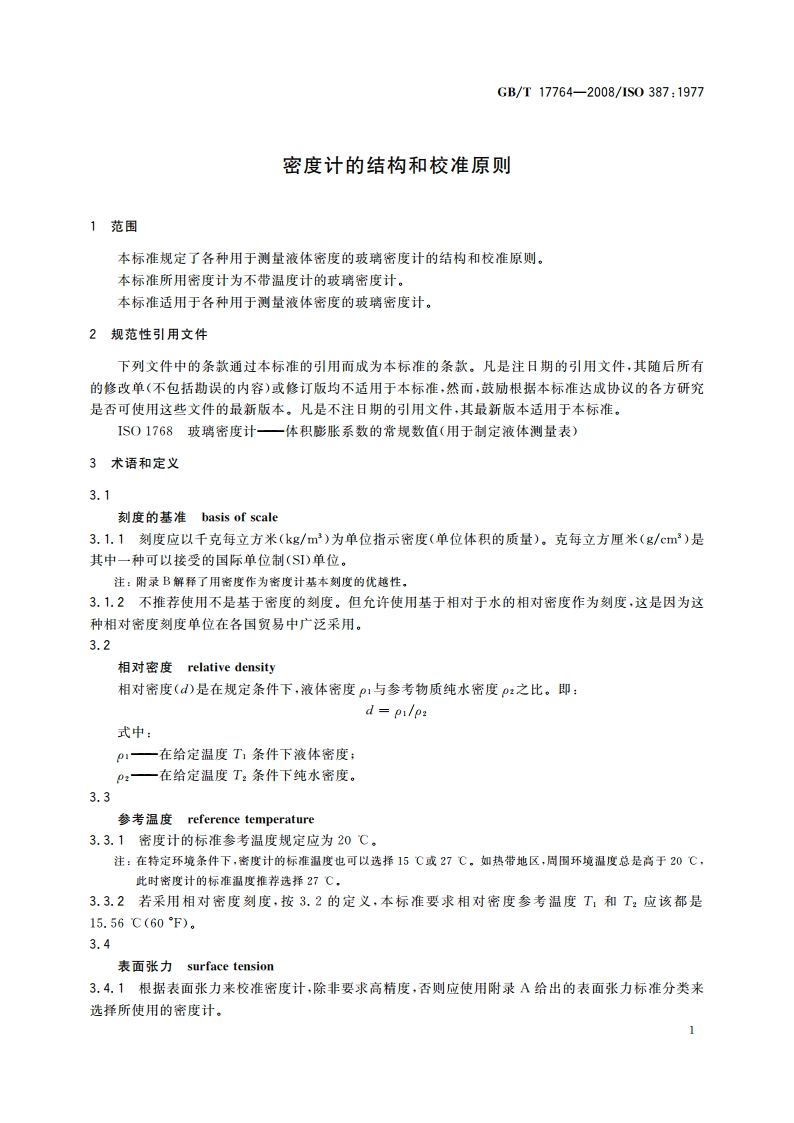

GB/T17764-2008/1S0387:1977前言本标准对应于IS0387:1977密度计一结构和校准原则，与IS0387的一致性程度为等同。本标准代替GB/T17764一1999玻璃浮计式密度计的结构和校准原则。本标准与GB/T17764一1999相比主要变化如下：一本标准增加了“相对密度”（见3.2）的解释；一本标准增加表面张力影响密度计使用的技术内容（见第5章和附录A):一本标准增加了密度计基本刻度的说明（见附录B)。本标准的附录A为规范性附录，附录B为资料性附录。本标准由全国玻璃仪器标准化技术委员会(SAC/TC178)归口，本标准起草单位：中华人民共和国广东出入境检验检疫局，国家轻工业玻璃严品质量监督检测中心。本标准主要起草人：宋武元、陈强、袁春梅、萧达挥、李政军、周明辉、刘健斌、梁叶、梁美琼、岳大磊、刘莹峰。本标准所代替标准的历次版本发布情况为：-GB/T17764-1999。GB/T17764-2008/1S0387:19773.4,2对于准备在某些特定液体（如醇类液体）中使用的高精度密度计，应当使用适于清洁该类液体表面并且与密度计的实际指示相符的表面张力值（见第？章）)。4校准和读数基准4.1校准在半透明液体中使用密度计测量密度时，读数应读取在水平液面位置上的刻度数据。如果在不透明媒体中使用密度计测量密度时，读数应该读取在液体与标尺干管相接的弯月面上缘，但读数结果要适当修正到水平液面位置。为了避免作这样的修正，用于不透明液体的密度计可直接进行弯月面上缘读数的校准。如果密度计是按这种方式校准的，在密度计的刻度上应清楚标明该校准方式（见第？章d)。4.2读数基准读数时以刻度线厚度的中心作为刻度定位的读数基准。5校准条件密度计应在以下条件下校准使用：)除了在非常靠近弯月面边缘的地方，密度计标尺干管上其他地方不要有液体痕迹：b)当密度计稍微偏移在液体中的平衡位置时，密度计穿过液体时不要引起弯月面形状的显著变化。6技术要求6.1材料和工艺6.1,1密度计的躯体和干管所用材料应尽可能选用耐压和不易变形的透明玻璃制造，其体膨胀系数为(252)10-6-1。注：有些测量表和温度修正表用此膨张系数值作校准，明确此系数的值是为了在使用不同的测量表和温度悠正表时不出现测量结果偏差。6.1.2压载室里的材料封装在密度计的底部，当密度计在水平放置的条件下处于80C温度下加热1h,然后在同样的位置冷却到室温时，密度计要仍然能满足6.2.4的要求。6.1.3如果密度计有可能在高于70C的情况下使用，这种测试就要在高于80C的温度环境下进行。压载室里的材料在使用过程中要求不能变质。汞不能用作压载室里的材料。6.1.4密度计压载室内不能有松散物。6.1.5刻度线和注字最好是黑色的，而且要永久清晰地标记出来。6.1.6刻度和注字标记要表面光滑。标记不能有炭化迹象，要能承受在70或者适当的高温下曝露1h而不褪色或者扭曲变形。6.2形状和结构要求6.2.1外表面要相对主袖对称。6.2.2横断面不能有突变，最好采用如图1所示的锥形设计。6.23玻璃密度计是用于测量液体密度、相对密度的仪器，其结构如图1所示。上部干管1为一顶端密封，直径均匀的细长圆管，管内紧贴有按密度、相对密度标记的标尺2。躯体3是底部呈圆锥形或半球形（以避免附着气泡）的空心圆柱体，其下部是用玻璃隔板制成的压载室4，内填满小铅丸等作压载物。2GB/T17764-2008/1S0387:19771一干管：2标尺，3躯体：4一压载室。图1玻璃密度计6.2.4密度计要求垂直地漂浮在液体中，其倾斜度最大允许偏差不能超过1,5。6.2.5要保持千管的横截面在刻度最低分度线以下至少5mm长不改变。6.2.6干管要超出最高刻度分度线至少15mm。6.3刻度要求6.3.1刻度和刻字的标记不受使用温度和液体环境变化，一直固紧在适当的位置（见6.1.6）。6.3.2如果刻度发生了偏移，该密度计就不能再用了。6.3.3密度计的密度刻度或相对密度刻度都可以作为密度计的刻度标尺，如果密度计带有重复的同型刻度，两个刻度上的示值不能相差太大。6.4分度线要求6.4.1分度线要清晰，线宽一致且不超过相邻两线中心距离的五分之一。6.4.2分度线间隙内没有明显的不规则。6.4.3分度线处于密度计垂直方向水平正交位置。6.4.4刻度要直，没有扭曲。6.4.5允许标尺上有一条线垫在刻度下面，该线平行于密度计的轴，指示刻度的开端。6.4.6指示刻度的标定限度的分度线应为长线（见6.5.1a),6.5.2a)和6.5.3a)。6.4.7短刻度线至少为干管周长的五分之一，中刻度线至少三分之一，而长刻度线至少为周长的一半。6.4.8相邻分度线中心距离要超过0.8mm,但不超过3.0mm,且最好不少于1.2mm或大于2.0mm,6.4.9刻度两端要延长至超出它的标定限度起码两个分度线。
