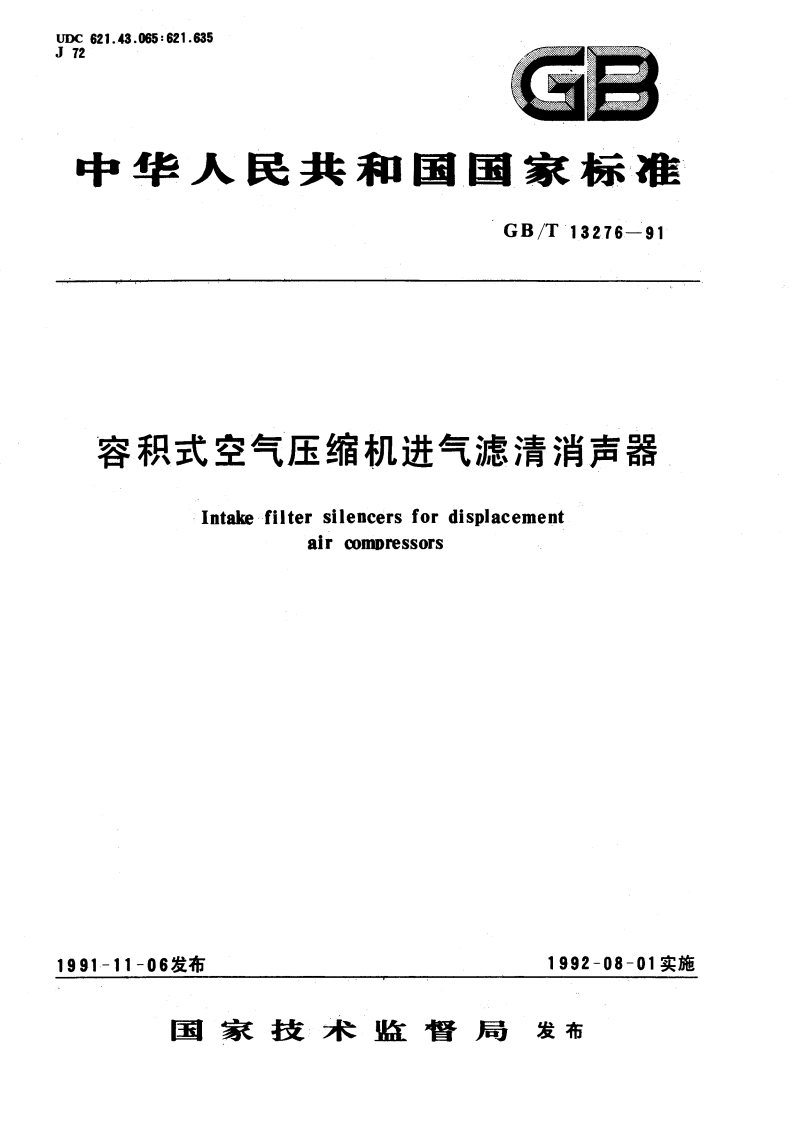

容积式空气压缩机进气滤清消声器 GBT 13276-1991.pdf

UDC621.43.065:621.635J72GB中华人民共和国国家标准GB/T13276-91容积式空气压缩机进气滤清消声器Intake filter silencers for displacementair compressors1991-11-06发布1992-08-01实施国家技：术监督局发布GB/T13276-917.7消声器与压缩机的连接法兰或接头应由生产厂按用户要求提供，其尺寸应符合有关标准的规定。7.8消声器内部不允许有焊渣、金属屑等危及空气压缩机安全运行的残留物。7.9消声器内部应作防锈处理，防锈层不允许脱落。外表面油漆应牢固、光洁、美观，不允许有气泡、脱皮、流痕等。7.10阻性或阻抗复合型消声器内的阻性材料不允许使用有粉尘而损害气缸的材料，如玻璃纤维等。7.11消声器的阻性、滤清等易损材料应能更换。8测量方法8.1测量的量8.1.1本标准规定测量A声级和31.58000Hz之间的九个倍频带的消声量。8.1.2消声器在规定的通流量下的阻力损失。8.1.3消声器的滤清效果。8.2测量仪器8.2.1声级测量仪器8.2.1.1声级测量使用GB3785中规定的1型或1型以上的声级计，以及精度相当的其他仪器。倍频程滤波器应符合GB3241中有关条款的规定。8.2.1.2声级计每次测量前后需用精度优于0,5dB的声级校准器校准。声级校准器和声级计按规定定期进行校验。8.2.2阻力损失测量仪器8.2.2.1阻力损失的测量应使用精度不低于2.5级的U型压力计。8.2.2.2U型压力计所使用的液体为无色或着色的纯水，注入量以至标尺刻度的二分之一处为宜。8.2.3滤清效果测量仪器使用精度不低于7级的普通天平。8.3消声量的测量与计算8.3.1测量环境8.3.1.1测量应在一个反射平面上的自由声场条件下进行，否则应在测试记录中说明。8.3.1.2测量时，在传声器1m范倒内，不应有反射物存在。8.3.1.3整个测试过程应在风速小于6m/s的条件下进行。当风速大于1m/s时，应使用风罩。8.3.1.4背景噪声：在关闭噪声源的条件下、在给定的测点处测量背景噪声（待测噪声源以外的一切干扰声)，当背景噪声与被测噪声源声压级之差不大于10dB(A)时，按表2进行修正。表2dB(A)被测噪声与背景噪声声压级之差334、56-89-1010被测声压级中减去的修正值测量无效3.02.01.00.508.3.2声级计读数方法测量时声级计使用“慢”档，.A计权和中心频率大于160Hz的倍颜带观测时间至少为105，中心频率小于160Hz的倍频带观测时间至少为305。8.3.3现场测量方法8.3.3.1消声器安装在空气压缩机上进行现场测量时，消声器安装条件应与实际使用的安装条件相同，空气压缩机应在满负荷下连续稳定运转。8.3.3.2应采取措施降低空压机机械噪声和排气噪声等对消声量测量的影响。8.3.3.3安装消声器前后的测点，应保持相对位置不变。测点距进气口中心0,5m,与中心轴线偏453
