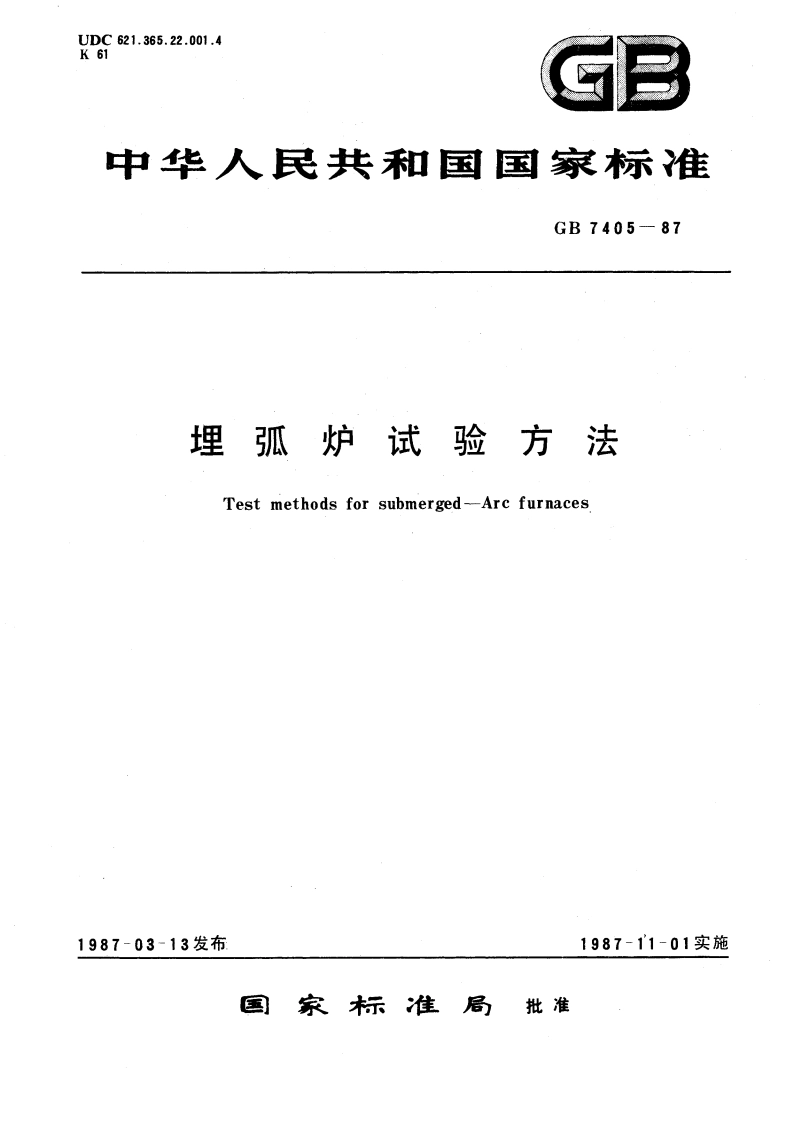

埋弧炉试验方法 GBT 7405-1987.pdf

。GB7405-87各项试验应按照GB4001一83工业电热设备通用试验条件的规定进行。*埋弧炉在安装后，应按照使用说明书和安全操作的要求（见GB5959,1一86电热设备的安全第一部分通用要求、GB5959,2一86电热设备的安全第二部分对电弧炉的特殊要求等的有关规定)准备试验和投入运行。在热态试验期间，埋弧炉供电电网的各相电压应平衡；炉况要正常；在试验期间和试验前足够长时间内不得发生断电情况。变压器一次侧电网电压波动应限制在5%以内。根据制造厂和用户的协议，允许在超过上述界限的电压下进行试验。但在任何情况下，试验结果应折算到额定电压值上。4试验方法4.1大电流线路绝缘电阻的测量完全装好电极，在不通电的情况下，按下列次序做两次试验。a,冷态：在埋弧炉不装料、不通水的情况下测量其大电流线路的绝缘电阻：,热态：在埋弧炉通水的情况下测量其大电流线路的绝缘电阻。4.1,1大电流线路冷态绝缘电阻的测量该试验在炉子冷态时用兆欧表测量。仪表应符合GB4002一83工业电热设备基本技术条件7,2条规定。在上述试验中，绝缘电阻的测量是在电气上连接在一起的三个相与接地的金属炉体之间进行的。4.2水耗的测量进行本试验的目的是检查埋弧炉正常运行时水耗是否与制造厂预计的相符。本试验在埋弧炉处于热态时进行。冷却水的压力、温度和性质应符合制造厂的技术文件的要求。进、“出口水温用0100量程的温度计每隔15min测量一次。冷却水耗由下式确定：g=Qt式中：q一水耗，m2/hQm一测量到的水量，m3:t一水量流过冷却支路的时间，h。在本试验中，最好测出冷却水的性质（硬度、悬浮物的多少等），并把它们与制造厂的要求相比较。4.3电极移动调节系统特性的测定4.3.1电极移动速率的测量本测量应在原材料装炉前进行。测量时，手动控制驱动电源使电极作上下移动。用秒表测量时间，并记下电极相对于固定架移动的距离。移动速率的测量先分别对每根电极进行。然后三者同时进行。4.3.2电极调节器死区的测量在正常运行期间，调节器的死区应能调整到适合于炉子运行的状态。4.4运行期问电气特性的测量在埋孤炉正常运行情况下在一次侧测得各相电流I、IB、Ic,各相电压4A、“、u1c和各相功率P1A、Pm、Pc。接线图参照GB6542一86直接电弧炉的试验方法中图2。一次侧各相的电阻、阻抗和电抗分别为：采用说明：相应于IEC683第4,2条，原文是：“各项试验应按照IEC398工业电热设备通用试验条件的规定进行”。GB4001与1EC398是等效的。2
