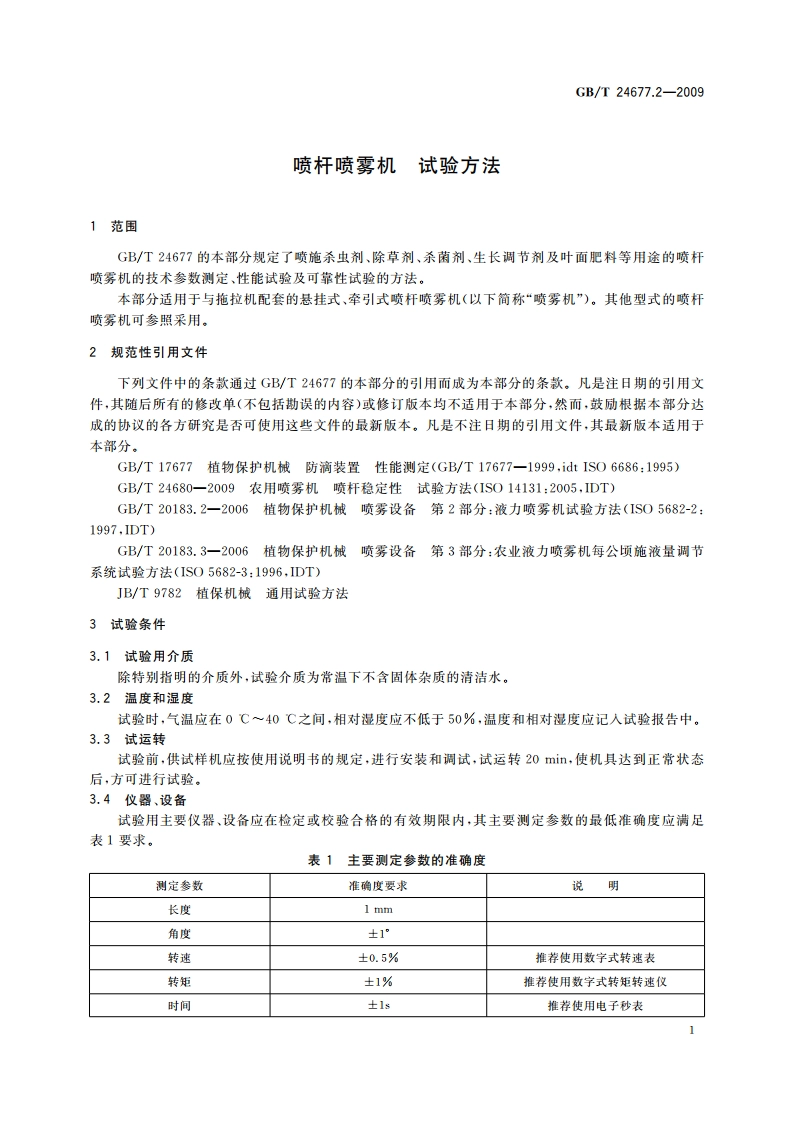

GB/T24677.2-2009喷杆喷雾机试验方法1范围GB/T2467?的本部分规定了喷施杀虫剂、除草剂、杀菌剂、生长调节剂及叶面肥料等用途的喷杆喷雾机的技术参数测定、性能试验及可靠性试验的方法。本部分适用于与拖拉机配套的悬挂式、牵引式喷杆喷雾机（以下简称“喷雾机”）。其他型式的喷杆喷雾机可参照采用。2规范性引用文件下列文件中的条款通过GB/T2467?的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本部分，然而，鼓励根据本部分达成的协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T17677植物保护机械防滴装置性能测定(GB/T17677一1999，idt IS06686:1995)GB/T24680一2009农用喷雾机喷杆稳定性试验方法(1S014131:2005,IDT)GB/T20183.2一2006植物保护机械喷雾设备第2部分：液力喷雾机试验方法(IS05682-2:1997,1DT)GB/T20183.3一2006植物保护机械喷雾设备第3部分：农业液力喷雾机每公顷施液量调节系统试验方法(1S05682-3:1996,DT)JB/T9782植保机械通用试验方法3试验条件3.1试验用介质除特别指明的介质外，试验介质为常温下不含固体杂质的清洁水。3.2温度和湿度试验时，气温应在040之间，相对湿度应不低于50%，温度和相对湿度应记入试验报告中。3.3试运转试验前，供试样机应按使用说明书的规定，进行安装和调试，试运转20mi,便机具达到正常状态后，方可进行试验3.4仪器、设备试验用主要仪器、设备应在检定或校验合格的有效期限内，其主要测定参数的最低准确度应满足表1要求。表1主要测定参数的准确度测定参数准确度要求说明长度1 mm角度士1转速0.5%推荐使用数字式转速表转矩1%推荐使用数字式转矩转速仪时间1s推荐使用电子秒表GB/T24677.2-2009表1（续）测定参数准确度要求说明质量土0.5%推荐使用电子秤压力1.5级风速土10%FS温度0.5C4喷雾机主要技术参数的测定喷雾机性能试验和可靠性试验前，应测定供试喷雾机的主要技术参数，并记录气象条件（温度，湿度，大气压力和风力、风向等)，测定结果分别记入附录A的表A.1和表A.2。4.1外形尺寸测定喷雾机在运输状态下，整机的最大长度、宽度和高度。测定喷雾机在工作状态下，喷杆的长度，最大和最小离地高度。4.2整机净质量测定喷雾机在运输状态、药液箱空箱状况下的整机净质量。4.3牵引式喷雾机最小转弯半径在水平地面上测量，测定应分别在向左转和向右转的工况下进行。拖拉机以低速稳定行驶，将其转向机构转至极限转向位置（拖拉机不能与喷雾机相碰撞），驶完一个完整圆圈后，分别在圆圈3个等分点处测量瞬时回转中心至喷雾机纵向中心平面和最外缘的距离，并计算喷雾机的最小转弯半径。4.4牵引式喷雾机离地间隙在水平地面上测量，测定喷雾机机架最低点至地面之间的距离。5性能试验5.1喷雾机喷幅测定在额定工作压力下喷雾，喷头离地高度为500mm,测定喷头喷洒到地面上的药液实际幅宽。见图1所示，测定结果记入表A.3。夏幅图1喷杆喷雾机喷幅测定示意图5.2喷雾机运转与密封性能测定试验在喷雾机正常工作状态、额定转速下进行，在最高工作压力下运转30mi,观察喷雾机有无不正常的振动、响声、紧固件松动等现象：各工作部件及连接处、各密封部位有无松动和渗漏等现象。5.3喷雾机上各喷头的喷雾量和总喷雾量测定试验前，按喷头制造厂提供的压力和流量指标对喷头进行检验，合格后方可在喷雾机上装配。试验应在额定工作压力下进行。测定喷杆上每个喷头的喷雾量，用接液简盛接雾流时，应避免雾滴飞溅或外流。测定时间1mi,试验不少于三次，测定结果记入表A.4,按式(1)式(3)计算喷雾量变异系数。2
