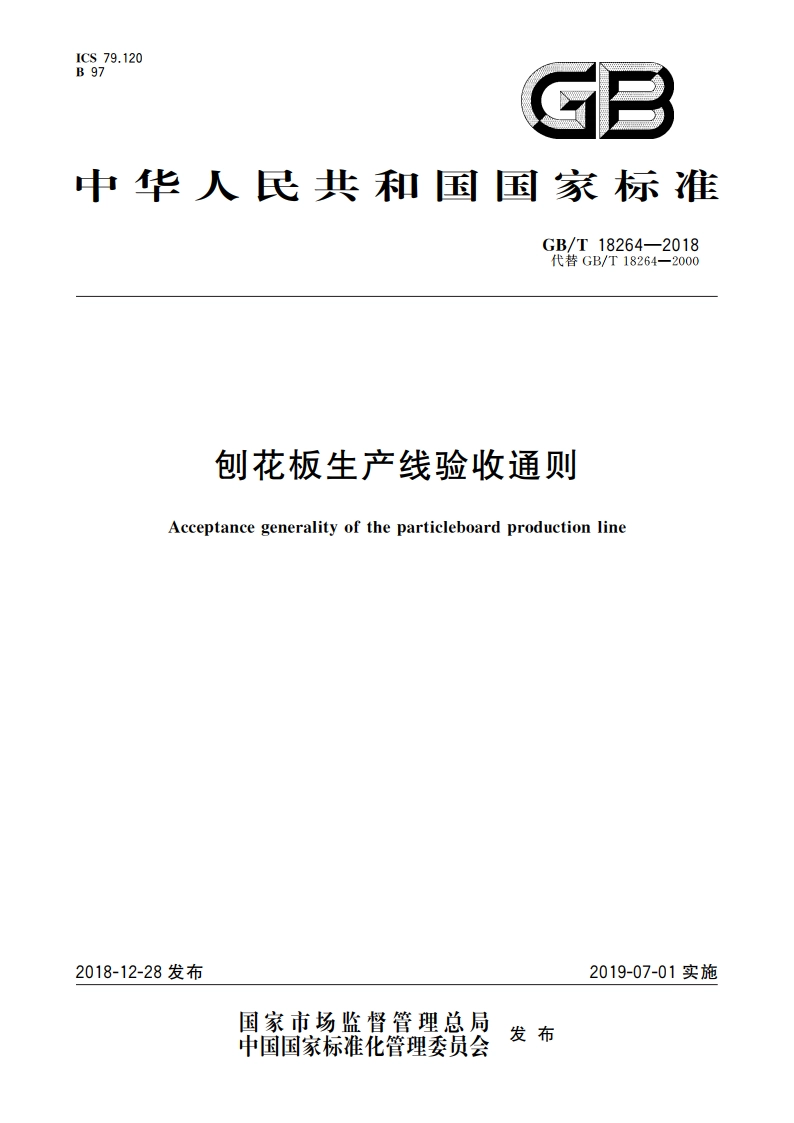

刨花板生产线验收通则 GBT 18264-2018.pdf

GB/T18264-2018LY/T1862木材工业气力运输与除尘系统节能技术规范LY/T2002木材工业气力输送系统验收通则3验收要求3.1一般要求3.11生产线设备，电气装置，自动控制装置，液压系统，气力输送系统，附属管道，安全消防设施，防静电设施，水、电、汽、气、热力及通风除尘系统等应符合相关国家标准、行业标准等的规定，人造板机械还应符合GB/T18262和GB/T18514的有关规定，3.12生产线验收时技术资料应完整、正确、统一，应包括：)工艺设计说明书、工艺流程图、工艺布置图、工段安装图、管道布置图、设备基础图及设备明细表；b)设备总图、现场安装图、液压原理图、电气原理图、气动原理图、控制系统图及通风除尘系统图；)水，电、汽、气、热力系统图，电气布置图；d)设备供货清单、装箱单、设备使用说明书、出厂合格证明书及随机应提供的其他图样和技术文件：)供货合同文木、设备安装、试车及生产线险收等有关文件：D安全、环保、压力容器等方面的验收文件。3.2设备基础要求3.2.1混凝土应达到设计强度，基础表面应平整，无裂缝、蜂窝、麻面等缺陷，对振动大的设备其基础应设有可靠的减振或隔振措施。3.2.2基础纵、横中线应与设计中线相符，纵、横中线垂直度允差1000：1。3.2.3基础承载面在二次浇注前标高允差一10mm0mm,基础承载面与设备底座之间的二次浇注材料应采用无收缩水泥砂浆。3.3主要设备安装要求3.3.1安装精度3.311削片机、摆动筛、刨片机、长材刨片机、木片和刨花料仓、锤式再碎机、打磨机、刨花干燥机、气流分选机、拌胶机、刨花计量料仓、混合搅拌机等设备，纵向（车间柱距方向，下同）、横向位置允差士5mm,标高允差士5mm,水平度允差1000：0.5。3.3.12铺装机、预压机、板坯纵向齐边机、板坯横截锯、成型运输机、装板机、压机、卸板机、冷却翻板机、纵横裁边机、砂光机等设备，纵向、横向位置允差士2mm,标高允差士1mm,水平度允差1000：0.1。连续棍压热压机、连续平压热压机纵向、横向位置允差士1mm,标高允差士0.5mm,连续平压热压机框架组内框下平面的平面度为1000：0.05（全长不超过0.2mm)。3.3.2安装精度检测基准3.3.2.1纵向位置检测基准鼓式削片机刀鼓轴线，盘式削片机出料口中线，摆动筛进料口轴线，木片和刨花料仓进料口宽度中线，刨片机刀环轴线，长材刨片机主轴轴线，打磨机磨环轴线，转子式刨花干燥机出料口端面，通道式刨
