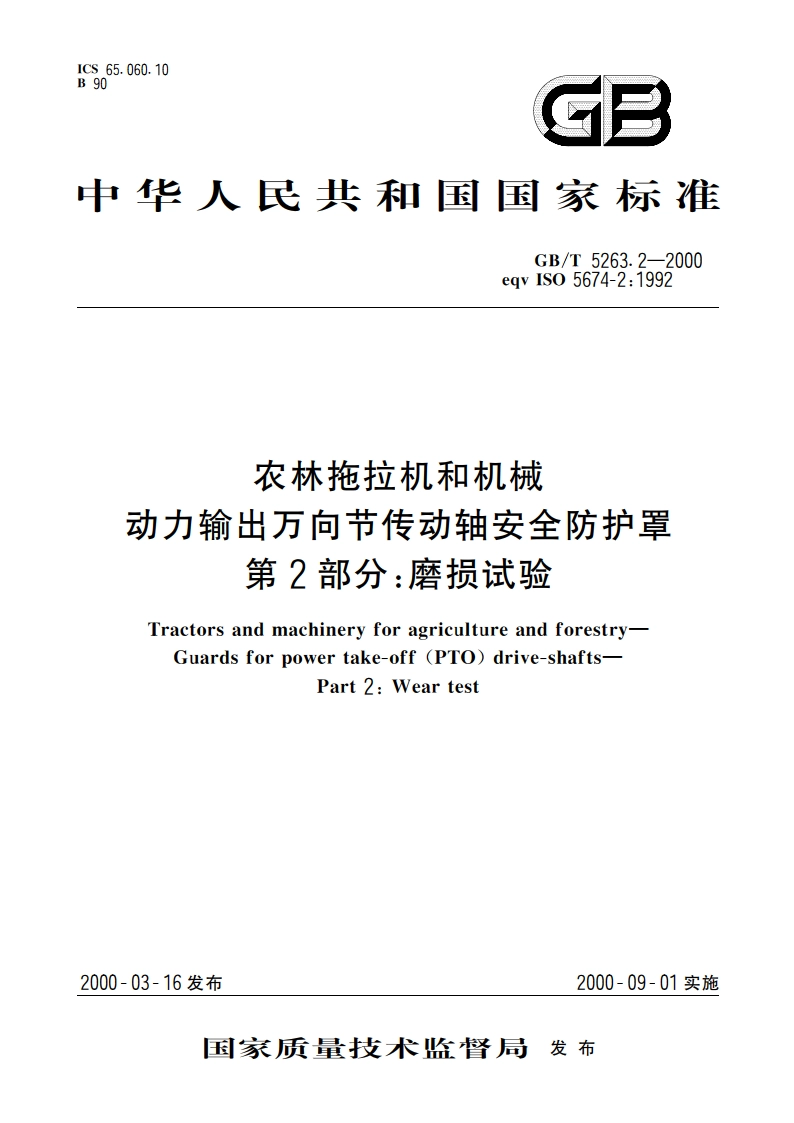

农林拖拉机和机械 动力输出万向节传动轴安全防护罩 第2部分：磨损试验 GBT 5263.2-2000.pdf

GB/T5263.2-2000箱体的尺寸和形状应保证盐水溶液雾流或粉末均匀分布，其上部的形状应使聚集在其上的喷雾液滴不会滴落在护罩上。5.2试验用水应使用可饮用水。5.3粉末应是等质量的有机粉末和无机粉末的混合物。5.3.1有机粉末应是碾碎的苜蓿粉，其最高含水量为12%，最大颗粒尺寸为2mm。5.3.2无机粉末应是一种纯磷肥，该种磷肥是在钢铁的生产过程中通过对钢或磷化铸铁的处理获得的，其主要成分硅磷化钙应具有以下特性：最小含量P05总量的12%其他至少P03额定总量的75%且能溶解在浓度为2%的柠檬酸中筛子网眼尺寸筛分后颗粒粒度mmmin.%(m/m)0.0630.1250.16750.63965.4试验用盐水溶液应由氯化钠溶解在水中制成，浓度为50g几士5gL,氯化钠应为白色，其水溶液应为无色。溶液中不得含有铜和镍。以干燥盐计算，钠离子的含量应不大于0.1%，杂质总含量应不大于0.4%.试验前应将溶液过滤，去除其中的固体物质，以免堵塞喷雾装置。6磨损试验整个试验过程中，装配在传动轴上的护罩需运转290h。6.1按6.2规定的试验程序，在传动轴转动的同时，每5min内将传动轴伸展到最大长度转动1min,缩小到最小长度转动4min。6.2试验由以下四部分组成：a)在50C与环境温度下交替进行试验，每24h交替一次，从50C温度下试验开始，共运行120h。在开始进行下一个试验前，迅速将装有护罩的传动轴浸入水中（见5.2），从水中取出后使护罩和传动轴上的水在重力的作用下去除。b)在环境温度下，气体中含有符合5.3规定的粉末，浓度为0.5kg/m,运转120h。c)在环境温度下，使雾化的盐水溶液（见5.4）以72(L/小)/m2的速度喷出，运转2h运转2h后，取出传动轴与护罩，静置46h。d)在环境温度下，运转48h.6.3在6.2中规定的试验前和试验后，测量当传动轴以1000r/min的转速转动时固定每个护罩套管所需施加的转矩。7径向和轴向加载试验7.1完成磨损试验后，带护罩的传动轴应能通过GB/T5263.1一2000中5.3规定的常温径向加载试验7.2带护罩的传动轴还应通过常温轴向加载试验。试验中传动轴与护罩静止不动，在每个护罩套管与传动轴之间施加1000N的轴向载荷，载荷应双向施加。7.3在7.1和7.2的加载试验后，观察并记录护罩的状况，尤其是磨损、断口、塑性变形和部件解体的情况。2
