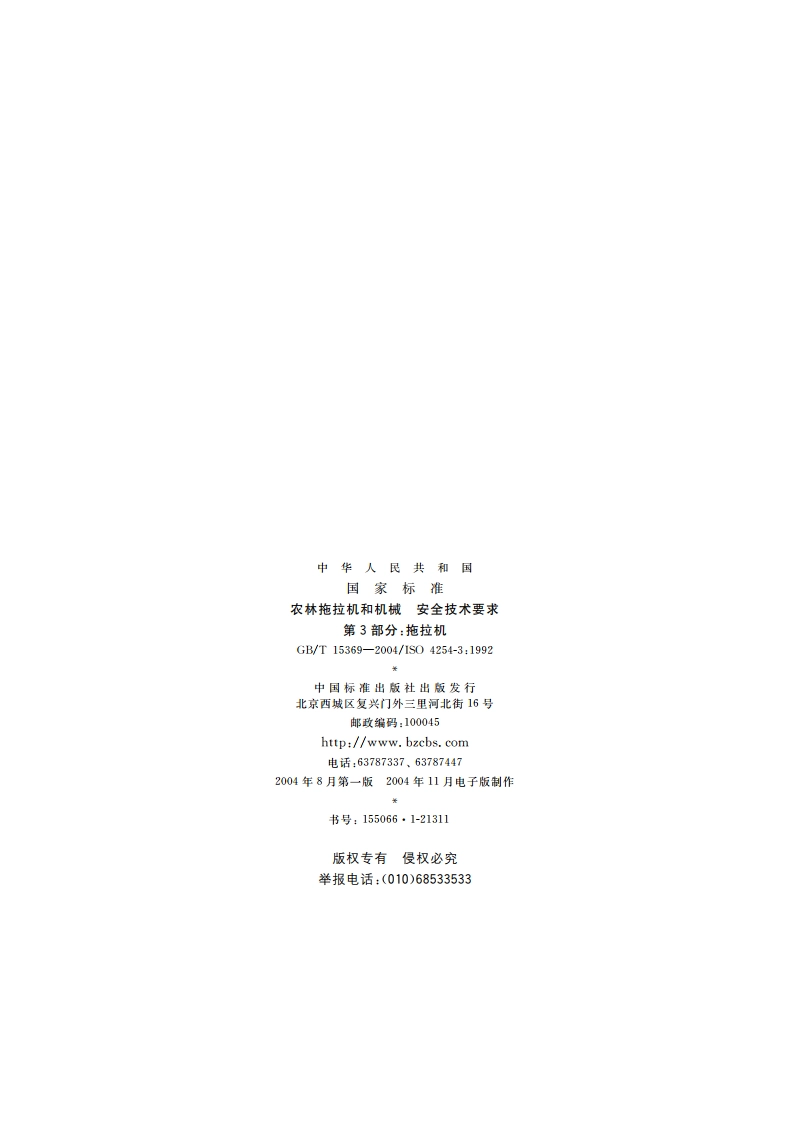

中华人民共和国国家标准农林拖拉机和机械安全技术要求第3部分：拖拉机GB/T15369-2004/1S04254-3:1992中国标淮出版社出版发行北京西威区复兴门外三里河北街16号邮玫编码：100045http:/电话：63787337、637874472004年8月第一版2004年11月电子版制作书号：1550661-21311版权专有侵权必究举报电话：(010)68533533GB/T15369-2004/1S04254-3:1992777777777777图1提升范围指拉机提升杆中心线提升背提升杆最小安全间距包络线一30下拉杆图2悬挂装置3.1.3.2外置操纵手柄若安装了附加的外置操纵手柄，操作者应能在安全位置上操纵它们，例如将外置提升手柄或辅助手柄安装在左、右挡泥板内壁垂直面之外。外置操纵手柄的操纵方式有下列两种：a)手柄每一次操作，限定下悬挂点的最大移动量为100mm:b)按连续作用原则操纵（手柄上操纵力消失，下悬挂点运动自动停止）。3.1.3.3窄轮（轨）距拖拉机的主操纵手柄窄轮（轨）距拖拉机的主操纵手柄应安装在通过驾驶座标志点的横向垂直平面之前。注：窄轮（轨）距拖拉机指最小轮（轨）距不大于1150mm的农业拖拉机，3.1.3.4其他布置形式允许采用与3.1.3.13.1.3.3的效果至少相当的其他布置形式。3.2驾驶员的工作位置3.2.1当驾驶员坐着时，在手伸及区（见图3）及脚伸及区内，均不应有剪切和挤压处。专用拖拉机可按3.2.2的规定进行设计，不必遵循GB10395.1中的相应规定。2
