农业轮式拖拉机 前置装置 第1部分：动力输出轴和三点悬挂装置 GBT 10916-2003.pdf

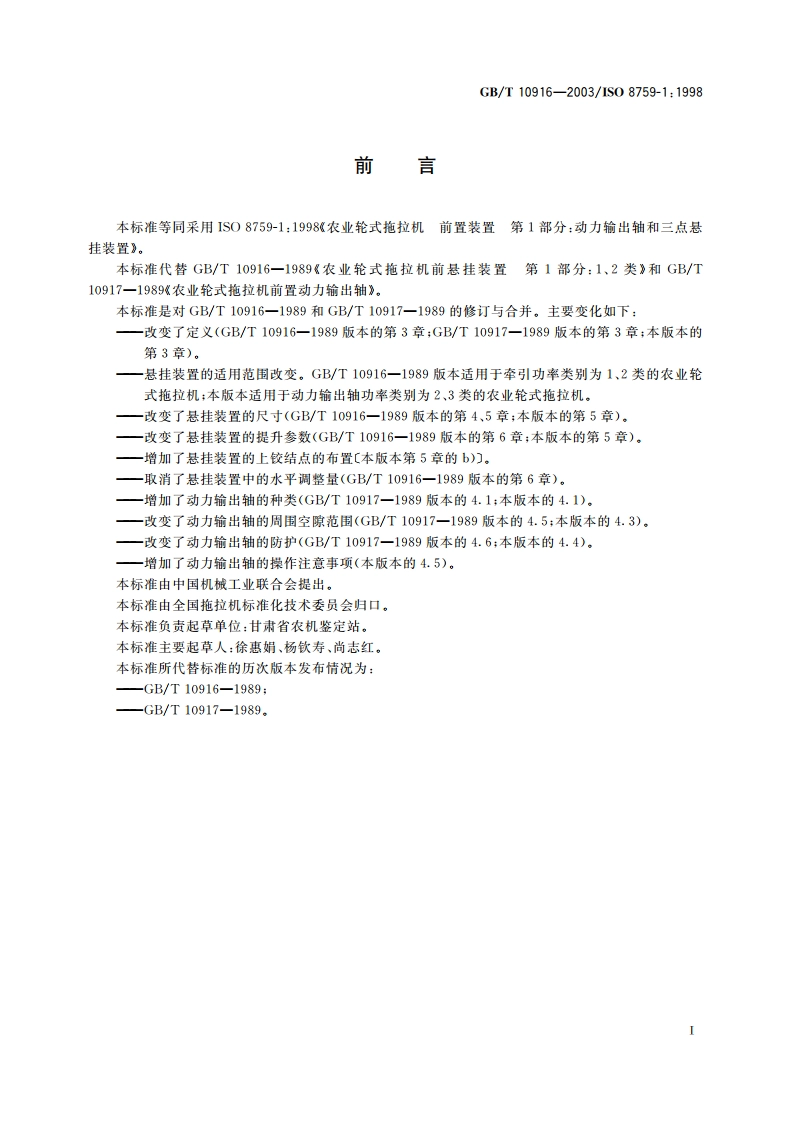

GB/T10916-2003/1S08759-1:1998农业轮式拖拉机前置装置第1部分：动力输出轴和三点悬挂装置1范围本标准规定了与农业轮式拖拉机前置农具或装置动力提升有关的动力输出轴和三点悬挂装置的型式、尺寸和要求。本标准适用于符合GB/T1592和GB/T1593.1规定的拖拉机。本标准不适用于任一端都可以作为前部或后部的双向行驶的拖拉机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最祈版本适用于本标准。GB/T1592一2003农业拖拉机后置动力输出轴1、2和3型(1S0500,IDT)GB/T1593.1一1996农业轮式拖拉机后置式三点悬挂装置第1部分：1、2、3和4类（qvIS0730-1:1994)3术语和定义下列术语和定义以及GB/T1593.1一1996中3.27和3.28除外的术语和定义适用于本标准。另外规定：当从拖拉机左侧观察时，立柱倾角顺时针为正。3.1拖拉机的前部front of the tractor相对于座椅、方向盘，操纵装置及道路照明装置的位置而言，拖拉机在道路上正常行驶时的前端。4动力输出轴4.1型式、转速和旋转方向动力输出轴型式和尺寸应与GB/T1592规定的2型(35mm21齿)或3型(45mm20齿)动力输出轴相一致。动力输出轴标准转速为1000r/mi。站在拖拉机前部，面向拖拉机观察，动力输出轴应按顺时针方向旋转，并用箭头标明旋转方向。注：特殊情况下，使用1型动力输出轴(35mm6齿)时，其标准转速为540r/min或1000r/min,当从拖拉机前面观察时，为逆时针方向旋转，4.2位置动力输出轴的位置应在图1中所示的矩形阴影范围内。
