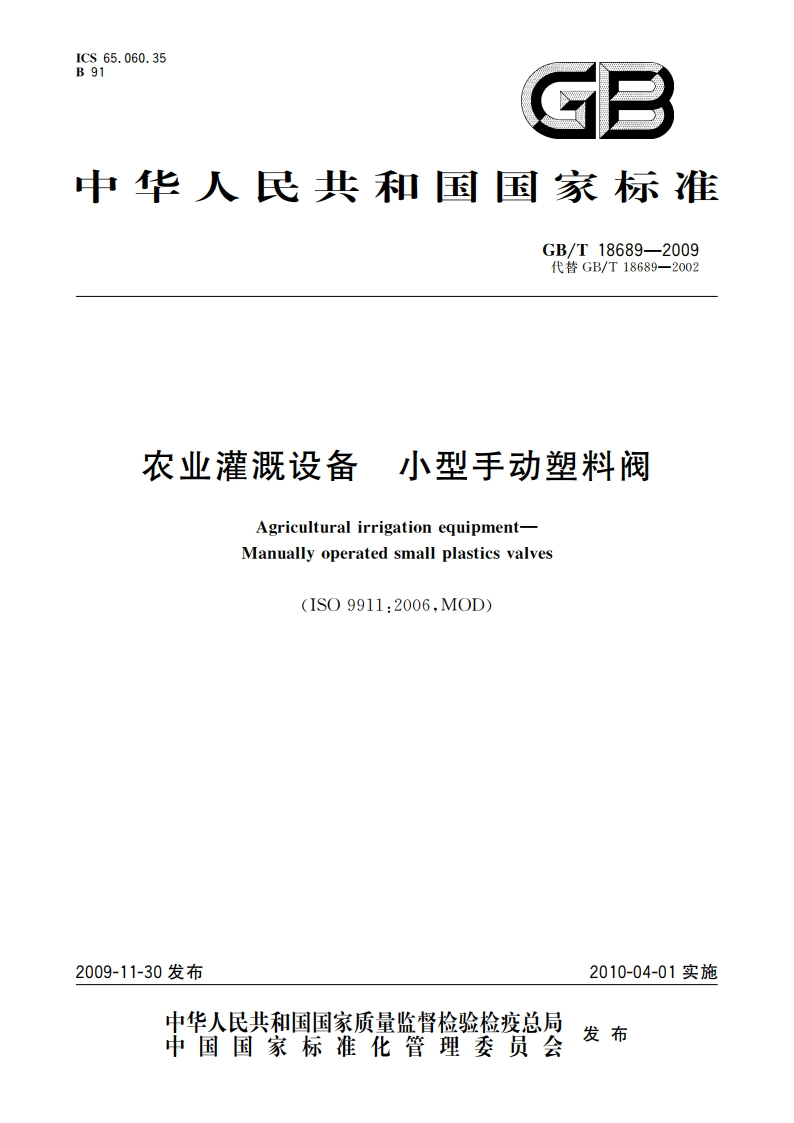

农业灌溉设备 小型手动塑料阀 GBT 18689-2009.pdf

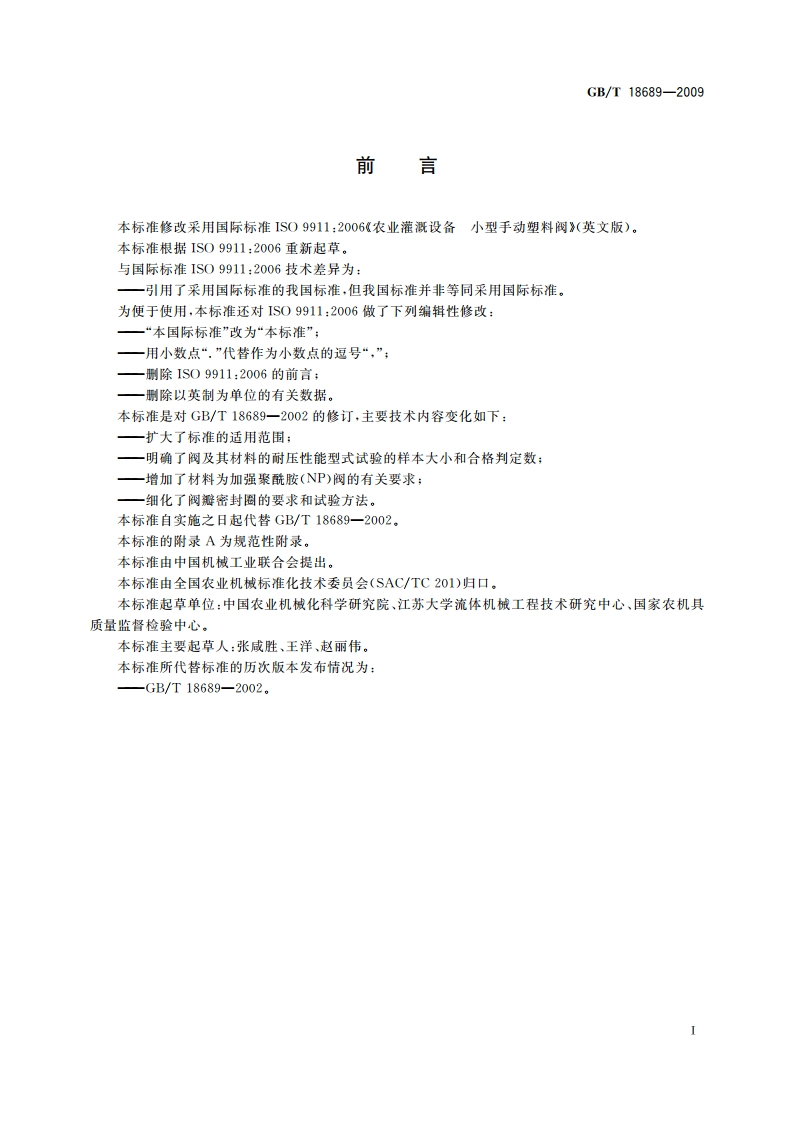

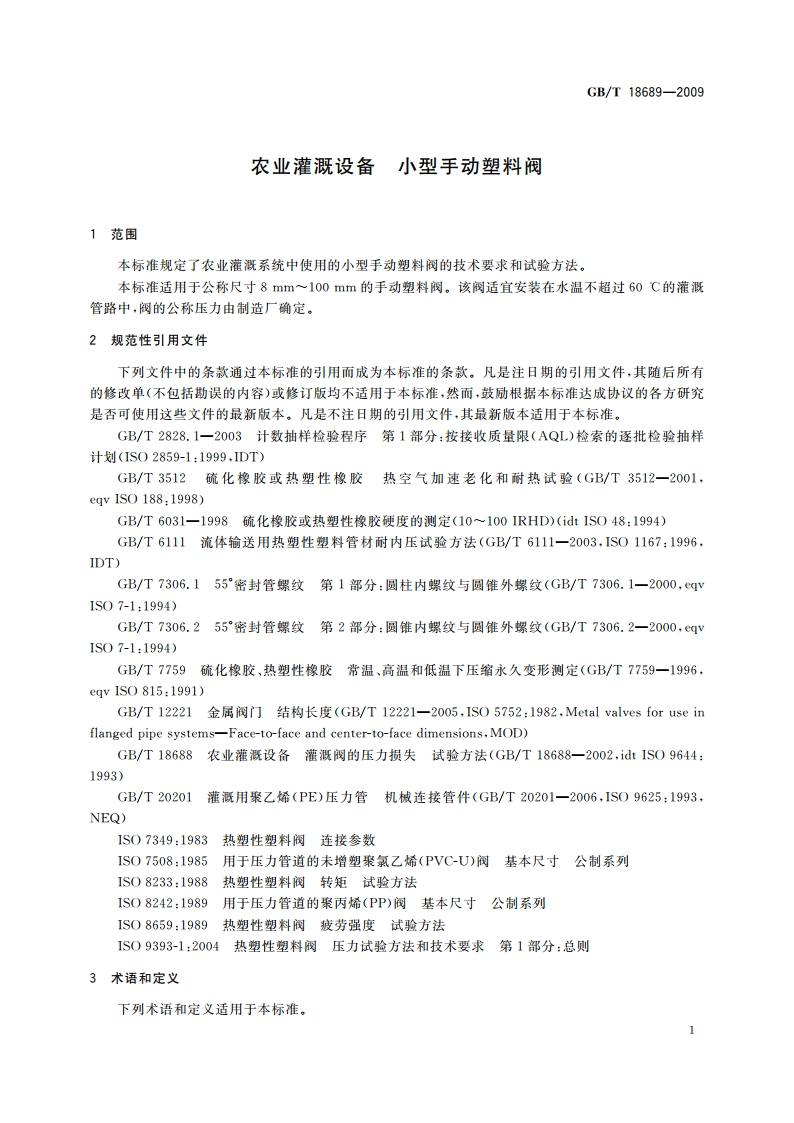

GB/T18689-2009前言本标准修改采用国际标准IS09911:2006农业灌溉设备小型手动塑料阀（英文版）。本标准根据1S09911:2006重新起草。与国际标准IS09911:2006技术差异为：一引用了采用国际标准的我国标准，但我国标准并非等同采用国际标准。为便于使用，本标准还对IS09911:2006做了下列编辑性修改：一“本国际标准”改为“本标准”；一用小数点“.”代替作为小数点的逗号“，”：一删除1S09911:2006的前言：一删除以英制为单位的有关数据本标准是对GB/T18689一2002的修订，主要技术内容变化如下：一扩大了标准的适用范围：明确了阀及其材料的耐压性能型式试验的样本大小和合格判定数：一增加了材料为加强聚酰胺(NP)阀的有关要求：一细化了阀瓣密封圈的要求和试验方法。本标准自实施之日起代替GB/T18689一2002。本标准的附录A为规范性附录。本标准由中国机被工业联合会提出。本标准由全国农业机械标准化技术委员会(SAC/TC201)归口。本标准起草单位：中国农业机械化科学研究院、江苏大学流体机械工程技术研究中心、国家农机具质量监督检验中心。本标准主要起草人：张咸胜、王洋、赵丽伟。本标准所代替标准的历次版本发布情况为：-GB/T18689一2002。GB/T18689-2009农业灌溉设备小型手动塑料阀1范围本标准规定了农业灌溉系统中使用的小型手动塑料阀的技术要求和试验方法。本标准适用于公称尺寸8mm100mm的手动塑料阀。该阀适宜安装在水温不超过60C的灌溉管路中，阀的公称压力由制造厂确定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(1S02859-1:1999,IDT)GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(GB/T3512一2001，eqv IS0188:1998)GB/T6031一1998硫化橡胶或热塑性橡胶硬度的测定(10100RHD)(idt ISO48:1994)GB/T6111流体揄送用热塑性塑料管材耐内压试脸方法(GB/T6111一2003，IS01167:1996,IDT)GB/T7306.155密封管螺纹第1部分：圆柱内螺纹与圆雏外螺纹(GB/T7306.1一2000，qv1S07-1:1994)GB/T7306.255密封管螺纹第2部分：圆锥内螺纹与圆雏外螺纹(GB/T7306.2一2000，eqv1S07-1:1994)GB/T7759硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定(GB/T7759一1996，eqv IS0815:1991)GB/T12221金属阀门结构长度(GB/T12221一2005，IS05752:1982,Metal valves for use inflanged pipe systems-Face-to-face and center-to-face dimensions,MOD)GB/T18688农业灌溉设备灌溉阀的压力损失试验方法(GB/T18688一2002，idt1S09644:1993)GB/T20201灌溉用聚乙烯(PE)压力管机械连接管件(GB/T20201一2006，IS09625:1993,NEQ)1S07349:1983热塑性塑料阀连接参数1SO7508:1985用于压力管道的未增塑聚氯乙烯(PVC-U)阀基本尺寸公制系列1S08233:1988热塑性塑料阀转矩试验方法1S08242:1989用于压力管道的聚丙烯(PP)阀基本尺寸公制系列1SO8659:1989热塑性塑料阀疲劳强度试验方法1S09393-1:2004热塑性塑料阀压力试验方法和技术要求第1部分：总则3术语和定义下列术语和定义适用于本标准，GB/T18689-20093.1阀体body形成水流通道和阀端的主要部件。3.2阀座seat具有接触启闭件密封表面的阀零件。注：阀座可以是阀体整体组成部分或是独立的组件。3.3阀体分界壁body dividing wall阀体上将进口和出口分隔开，并在其上形成阀座的阀体整体组成部分。3.4公称压力nominal pressurePN与阀机械强度相关基准数字标记。注：公称压力通常等于水温为20C时阀的设计工作压力，单位为巴(bar),(1 bar=0.1 MPa=10*Pa:1 MPa=1 N/mm*)3.5公称尺寸nominal size表示阀规格的数字标记。该标记等于直接与阀相连的管路的直径。注：如果阀的进出口尺寸相同，则只需用一组数字标记，3.6角阀angle valve阀体通常是圆柱体形，阀体两端在同一平面内互成直角，阀杆中心线和阀体一端的中心线在同一直线上的阀。3.7球阀ball valve通过改变阀内球的通道方向，从而控制流量的阀。3.8隔膜阀diaphragm valve通过阀内的柔性隔膜关闭阀，并用调节机构控制流量的阀。3.9直通阀globe valve阀体通常是圆柱体形，阀体两端中心线在同一条直线上，阀杆中心线和阀体两端中心线互成直角的阀。3.10斜杆阀obliqueY型直通阀Y-globe valve阀体两端中心线在同一条直线上，阀杆中心线和阀体两端中心线互成斜角的阀。3.11闷瓣closing dise启闭件的一部分，其上制有阀瓣密封面，以保正阀瓣密封圈位置可靠。3.12启闭件obturator阀内用于封闭阀的运动部件，它可能包含一个垫圈或类似的密封件。2
