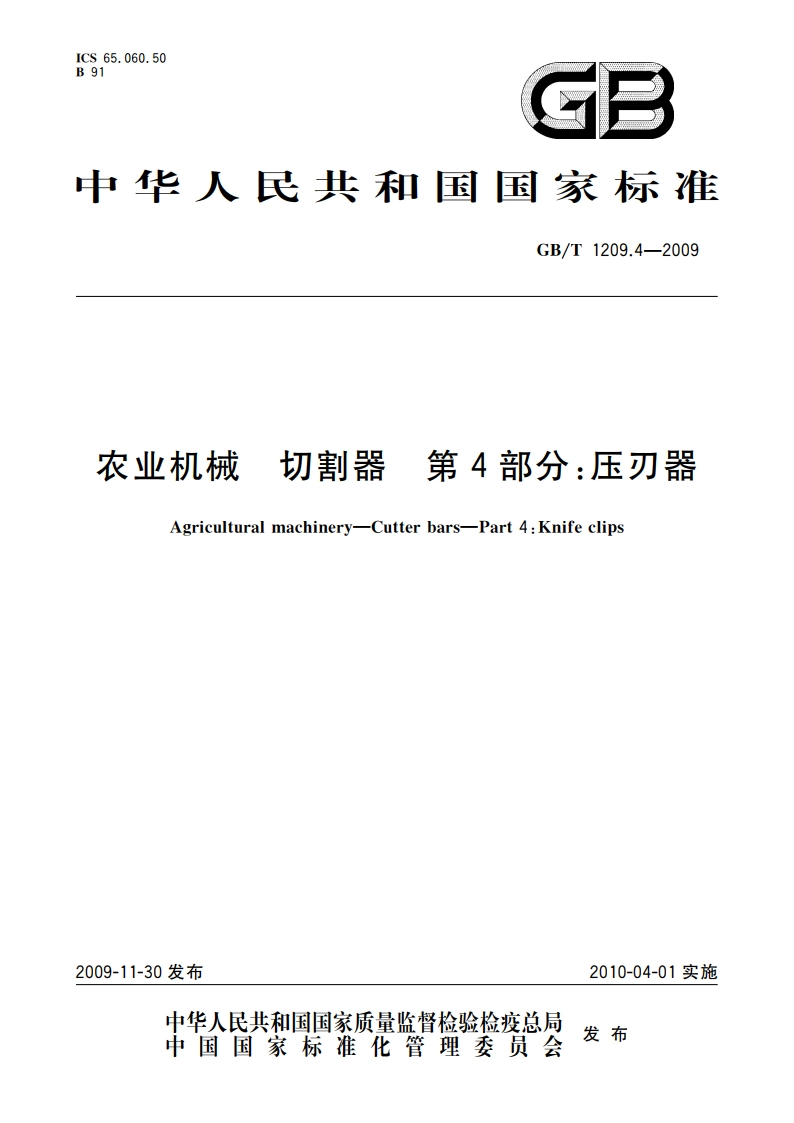

农业机械 切割器 第4部分：压刃器 GBT 1209.4-2009.pdf

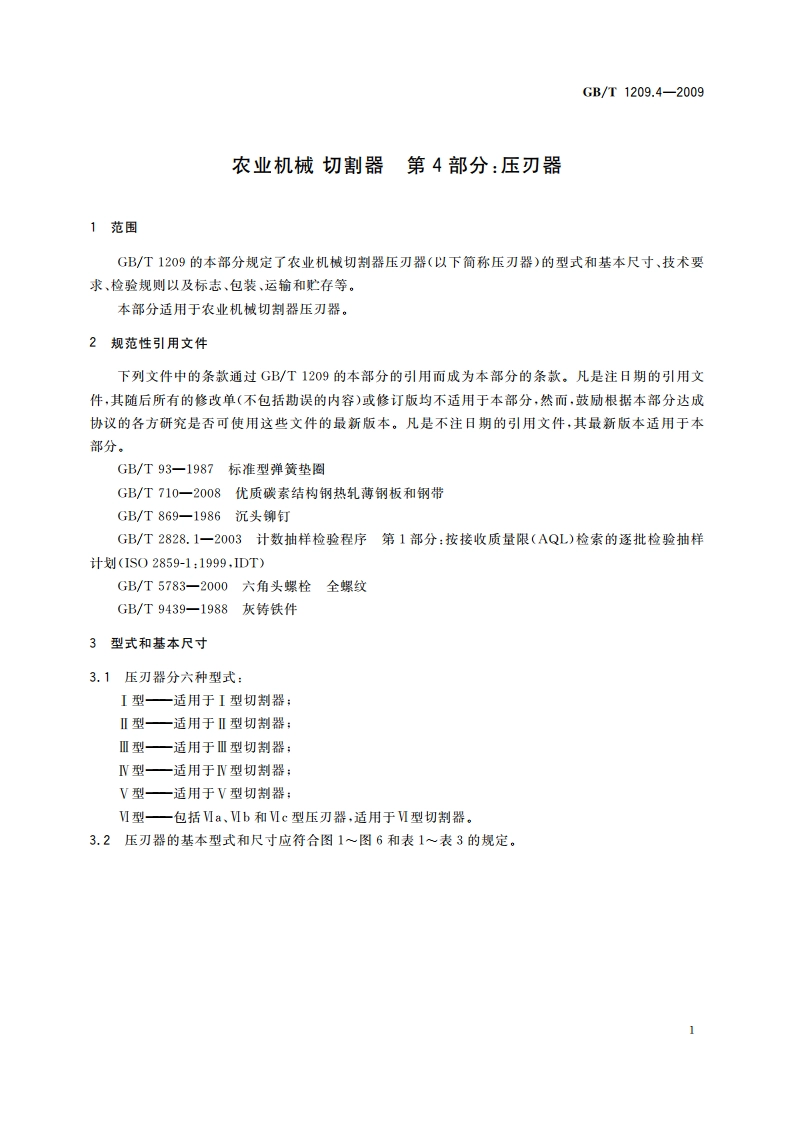

GB/T1209.4-2009农业机械切割器第4部分：压刃器1范围GB/T1209的本部分规定了农业机械切割器压刃器（以下简称压刃器）的型式和基本尺寸、技术要求、检验规则以及标志、包装、运输和贮存等。本部分适用于农业机械切制器压刃器。2规范性引用文件下列文件中的条款通过GB/T1209的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T93一1987标准型弹簧垫图GB/T710一2008优质碳素结构钢热轧薄钢板和钢带GB/T869一1986沉头铆钉GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(1S02859-1:1999,IDT)GB/T5783一2000六角头螺栓全螺纹GB/T9439一1988灰特铁件3型式和基本尺寸3.1压刃器分六种型式：I型一适用于I型切割器；型一适用于型切割器；型一适用于型切割器：N型一适用于N型切割器；V型一适用于V型切割器；I型一包括Ma、Mb和Mc型压刃器，适用于I型切制器。3.2压刃器的基本型式和尺寸应符合图1一图6和表1一表3的规定。GB/T1209.4-2009单位为毫米91-T济火区1176.2102图3型压刃器单位为毫米253.8淬火区用5211的76.2101图4V型压刃器3
