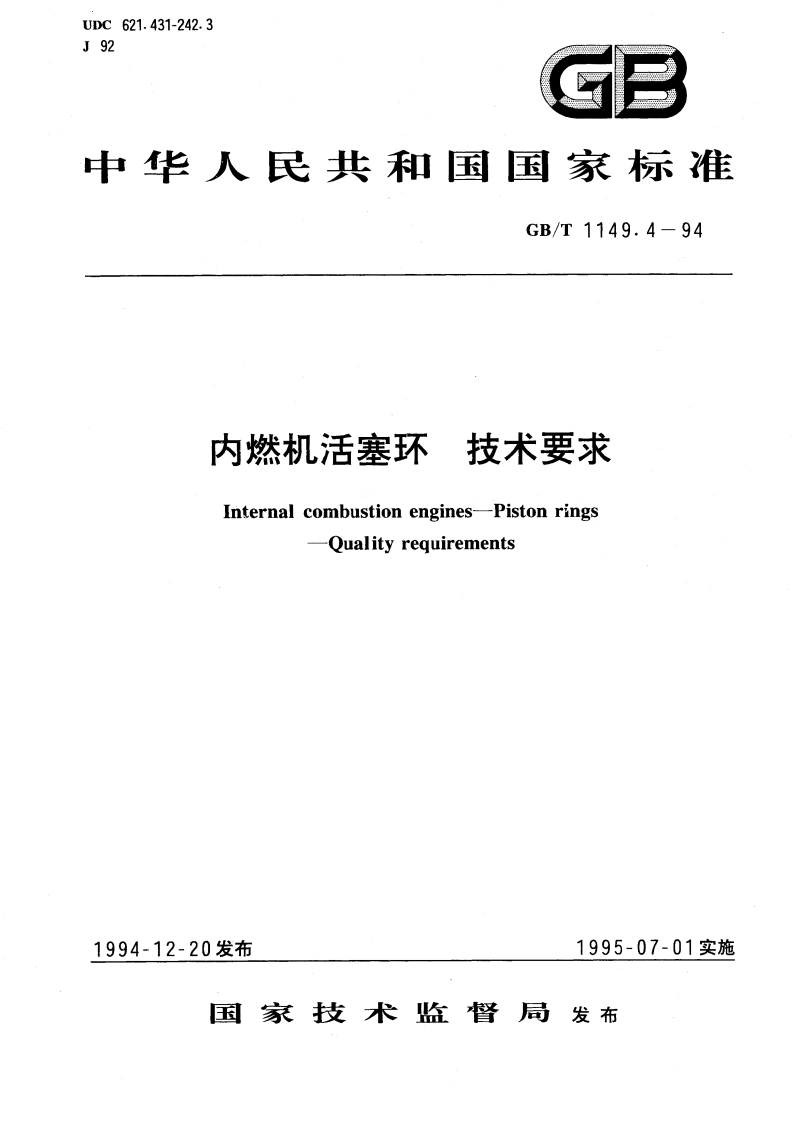

内燃机活塞环 技术要求 GBT 1149.4-1994.pdf

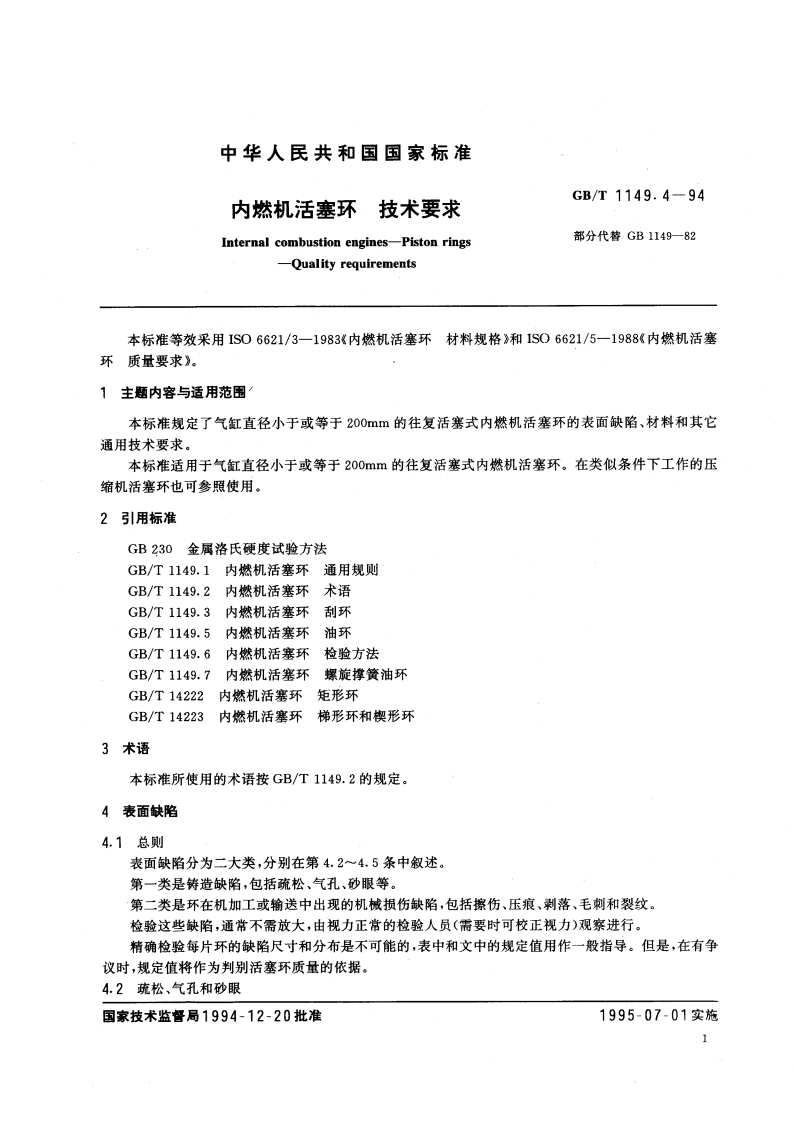

GB/T1149.4-94在无镀层的表面和棱边存在的这类缺陷应符合表1规定的尺寸、数量和间距。表1疏松、气孔和砂眼的尺寸、数量和间距的允许值mm基本直径缺陷最大尺寸同一片环上的最小间距外圆面其它表面外圆面棱边其它棱边数量（最多）30d1600.10.30.10.12460d41000.150.50.10.244100d11500.20.50.10.368150d2000.20.80.10.468注：外圆面和其它表面上的缺箔离棱边的距离应大于或等于缺陷最大允许尺寸的一半，但不得小于0.2m,具有内圆面防转定位切口的环，其开口端内棱边不允许存在缺陷。间距包括邻近和相对表面上缺陷的间距。疏松的深度无法用肉眼检验，因而未规定极限值。4.3擦伤、压痕、凹坑和裂纹4.3.1擦伤离散擦伤的允许值如下：a.毛刺不超过第4.4.1.1条的规定值；b.车削外圆面上深度小于或等于刀具纹路，非车削外圆面上深度小于或等于0.004mm:c.侧面上深度小于或等于0.01mm;d.其它表面上深度小于或等于0.06mm。4.3.2压痕、凹坑压痕和凹坑的允许值如下：a,符合表1所列缺陷数量和间距的规定值；b.毛刺不超过第4.4.1.1条的规定值，c.尺寸和深度小于或等于表2的规定值。镶嵌结构的镀层环，其外圆面不允许存在压痕和凹坑。表2压痕和凹坑的允许尺寸mm基本直径缺陷最大尺寸di最大深度外要面侧面30d11000.30.6相应表面缺陷100412000.5最大尺寸的10%注：侧面上由硬度试验造成的压痕，只要不超过表2和表12的规定的极限值是允许的。4.3.3裂纹不允许存在裂纹。但对镀铬外圆面可按第4.5.4条的规定。4.4棱边4.4.1棱边结构活塞环的全部棱边应为锐边，不应有材料崩缺或倒角形成的毛刺和翻边。大量生产时，要达到上述规定几乎是不可能的，因此，在第4.4.1.1和4.4.1.2条中规定了毛刺和去除棱边材料的最大尺寸。4.4.1.1毛刺毛刺最大尺寸的允许值见表3。毛刺的部位和方向应与环表面的作用有关，即出现的任何毛刺应在
