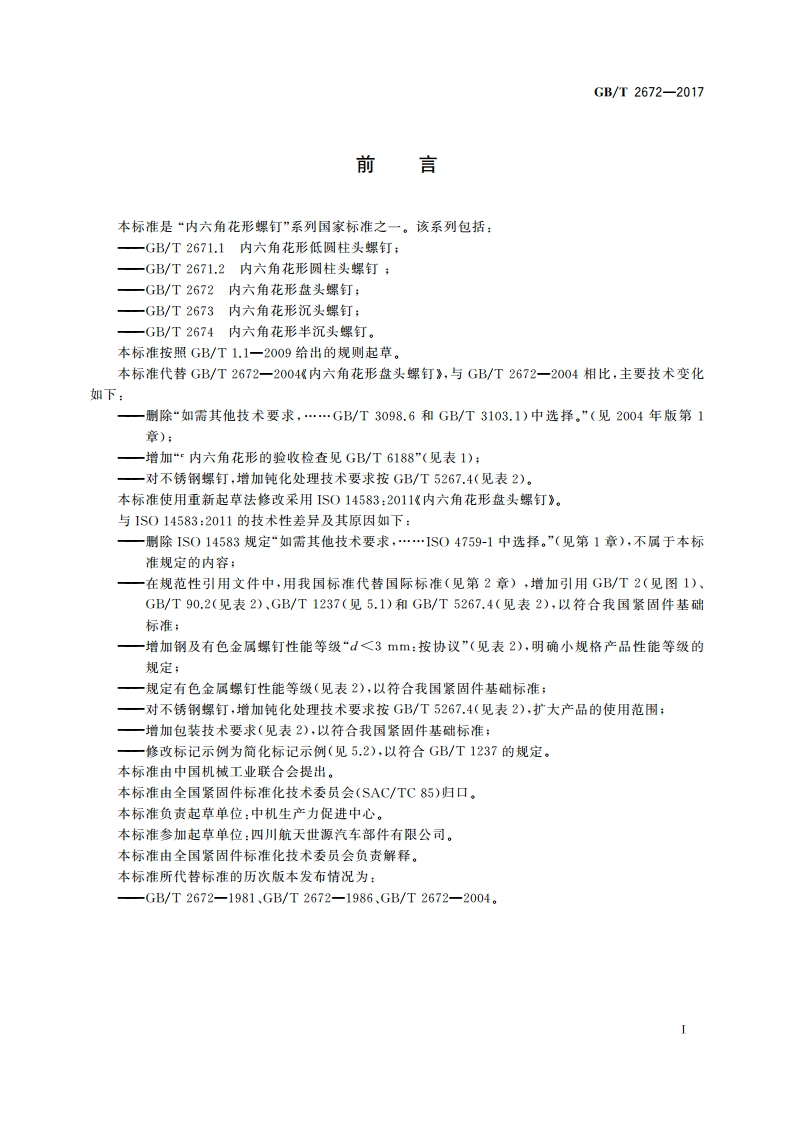

ICS21.060.10J13中华人民共和国国家标准GB/T2672-2017代替GB/T2672一2004内六角花形盘头螺钉Hexalobular socket pan head screws(ISO14583:2011,MOD)2017-07-12发布2018-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T2672-2017内六角花形盘头螺钉1范围本标准规定了内六角花形盘头螺钉的型式尺寸、技术条件和标记。本标准适用于螺纹规格为M2M10、性能等级为4.8、A2-70、A3-70、CU2和CU3、产品等级为A级的内六角花形盘头螺钉。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2紧固件外螺纹零件的末端(GB/T2一2016，IS04753:2011,M0D)GB/T90.1紧固件验收检查(GB/T90.1一2002，idt1S03269:2000)GB/T90.2紧固件标志与包装GB/T193普通螺纹直径与螺距系列(GB/T193一2003，ISO261:1998,MOD)GB/T1237紧固件标记方法(GB/T1237一2000，eqv1S08991:1986)GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1一2010，IS0898-1:2009,MOD)GB/T3098.6紧固件机械性能不锈钢螺栓，螺钉和螺柱(GB/T3098.6一2014,1S03506-1:2009,M0D)GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(GB/T3098.10一1993,cqv1S08839:1986)GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母(GB/T3103.1一2002，idt1S04759-1:2000)GB/T5267.1紧周件电镀层(GB/T5267.1一2002，IS04042:1999,IDT)GB/T5267.2紧固件非电解锌片涂层(GB/T5267.2-2002,IS010683:2000,IDT)GB/T5267.4紧固件表面处理耐腐蚀不锈钢钝化处理(GB/T5267.4一2009，IS016048:2003,IDT)GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(GB/T5276一2015,1S0225:2010,MOD)GB/T5779.1紧周件表面缺陷螺栓、摞钉和螺柱一般要求(GB/T5779.1一2000，id1S06157-1:1988)GB/T6188螺栓和螺钉用内六角花形(GB/T6188一2000，idhI010664:1999)GB/T9145普通螺纹中等精度、优选系列的极限尺寸(GB/T9145一2003，IS0965-2:1998,MOD)GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件(GB/T16938一2008,1S08992:2005,1DT)3型式尺寸镖钉的型式尺寸见图1和表1。1
