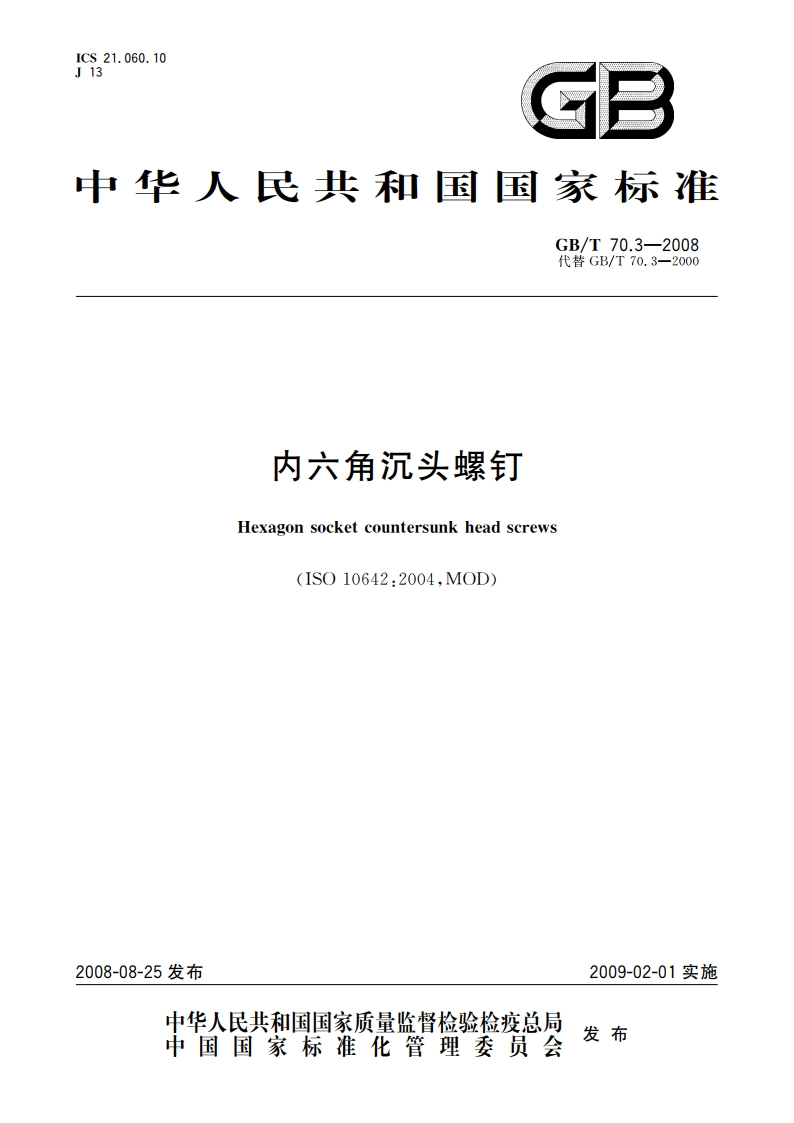

内六角沉头螺钉 GBT 70.3-2008.pdf

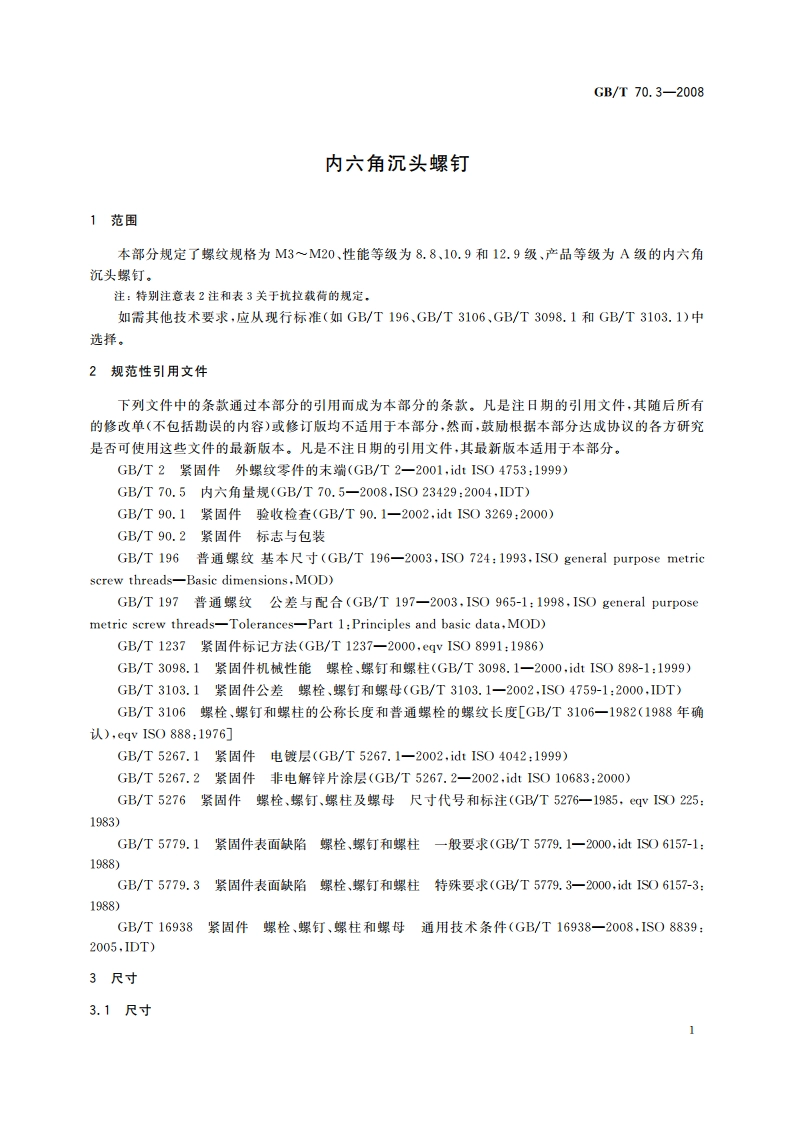

GB/T70.3-2008内六角沉头螺钉1范围本部分规定了螺纹规格为3一M20、性能等级为8.8、10,9和12.9级、产品等级为A级的内六角沉头螺钉。注：特别注意表2注和表3关于抗拉载荷的规定。如需其他技术要求，应从现行标准（如GB/T196、GB/T3106、GB/T3098.1和GB/T3103.1)中选择。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2紧固件外螺纹零件的末端(GB/T2一2001，idt1S04753:1999)GB/T70.5内六角量规(GB/T70.5-2008,IS023429:2004,IDT)GB/T90.1紧固件验收检查(GB/T90.1一2002，idt1S03269:2000)GB/T90.2紧固件标志与包装GB/T196普通螺纹基本尺寸(GB/T196一2003，ISO724:1993,IS0 general purpose metricscrew threads-Basic dimensions,MOD)GB/T197普通螺纹公差与配合(GB/T197一2003，IS0965-1:1998,IS0 general purposemetric screw threads-Tolerances-Part 1:Principles and basic data,MOD)GB/T1237紧周件标i记方法(GB/T1237一2000，eqv1S08991:1986)GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1一2000，idt IS0898-1:1999)GB/T3103.1紧固件公差螺栓、螺钉和螺母(GB/T3103.1一2002，IS04759-1:2000,IDT)GB/T3106螺栓，螺钉和螺柱的公称长度和普通螺栓的螺纹长度GB/T3106一1982(1988年确认)，eqv1S0888:1976GB/T5267.1紫固件电镀层(GB/T5267.1一2002，idt IS04042:1999)GB/T5267.2紧固件非电解锌片涂层(GB/T5267.2-2002,idt IS010683:2000)GB/T5276紧固件螺栓、螺钉，螺柱及螺母尺寸代号和标注(GB/T5276一1985，cqv1S0225:1983GB/T5779.1紧固件表面缺陷螺栓、螺钉和螺柱一般要求(GB/T5779.1一2000，idt1S06157-1:1988)GB/T5779.3紧固件表面缺陷螺栓、螺钉和螺柱特殊要求(GB/T5779.3一2000，idt1S06157-3:1988)GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件(GB/T16938一2008，IS08839:2005,1DT)3尺寸3.1尺寸GB/T70.3-2008e/2(e/2)/3注：对切制内六角，当尺寸达到最大极限时，由于钻孔造成的过切不应超过内六角任何一面长度(/2)的1/3。内六角口部允许稍许倒圆或沉孔，b末端倒角，dM4的为银制末端，见GB/T2。头部校边可以是圆的或平的，由制造者任选。da=9092.e不完整螺纹的长度2P.d.适用于规定了lm数值的产品。图1（续）3.2头部检验螺钉头部顶面应在量规的A和B之间。90品0D-805aD=d螺n,(见表1)，bF是头部的沉头公差（见表1），图2
