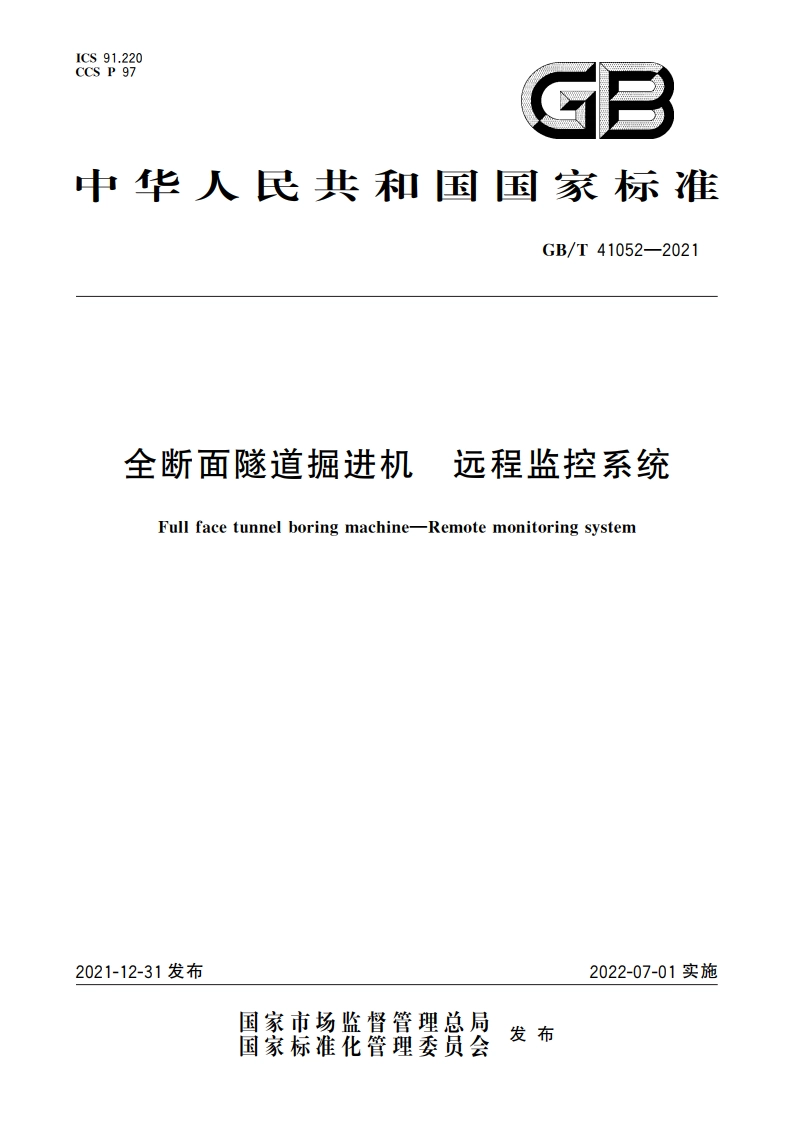

全断面隧道掘进机 远程监控系统 GBT 41052-2021.pdf

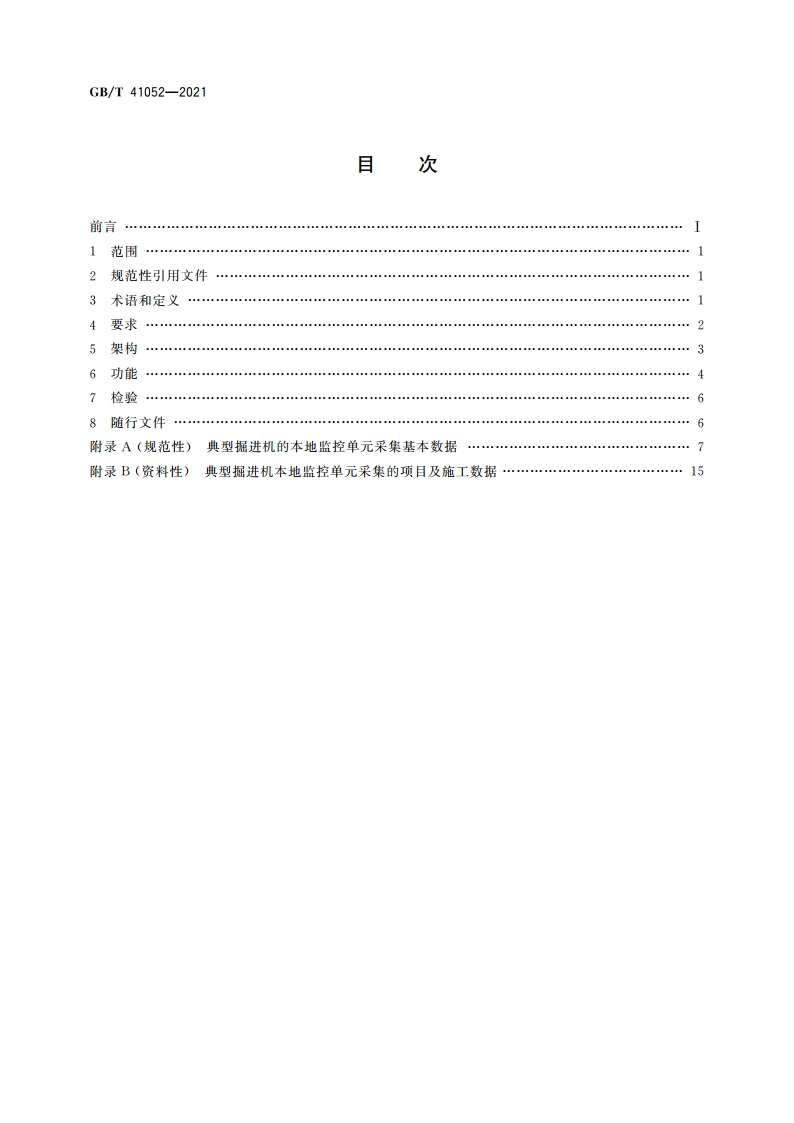

GB/T41052-2021目次前言范围2规范性引用文件13术语和定义14要求25架构36功能47检验68随行文件6附录A(规范性)典型掘进机的本地监控单元采集基本数据7附录B(资料性)典型掘进机本地监控单元采集的项目及施工数据15GB/T41052-20213.5单护盾岩石隧道掘进机single shield hard rock tunnel boring machine具有护盾保护，仅依靠管片承受掘进反力的岩石隧道掘进机。来源：GB/T34354一2017,2.15，有修改3.6双护盾岩石隧道据进机double shield hard rock tunnel boring machine具有护盾保护，依靠管片和/或撑靴撑紧洞跎以承受掘进反力及扭矩，橱进与管片拼装可同步的岩石遂道掘进机，来源：GB/T34354一2017,2.16，有修改3.7土压平衡-泥水平衡双模式掘进机dual mode(earth pressure balanced shield and slurry balancedshield)tunnel boring machine可实现土压平衡模式或泥水平衡模式掘进施工，并可实现在送道内两种模式相互转换的全断面送道掘进机。来源：GB/T41053-2021,3.13.8单护盾-土压平衡双摸式掘进机dual mode(single shield and EPB mode)tunnel boring machine在隧道内可实现单护盾掘进模式和土压平衡掘进模式转换的全断面隧道掘进机。来源：GB/T35020一2018,3.13.9J顶管机pipe jacking machine具有前部开挖、盾体支撑功能，通过顶推系统将管节和主机一同顶进的全断面隧道掘进机。来源：GB/T34354一2017,2.17，有修改3.10本地监控单元local monitoring unit在公共网络之前，部署在掘进机上和/或隧道内/外，由工控机、可编程序逻辑控制器(PLC)和网络互联设备等组成，用于采集、传输、存储、分析、展示和转发掘进机运行、掘进机导向和遊道作业环境等数据的软件和硬件。3.11远程监控中心remote monitoring center通过公共网络传输，对一个或多个本地监控单元的数据进行接收、存储、转发、管理、分析和展示的平台，3.12远程监控系统remote monitoring system由一个或多个本地监控单元、公共网络及远程监控中心组成，用于施工过程中数据实时显示、跟踪和管理的系统。3.13用户终端client terminal使用户能通过网络与远程监控中心通信的功能单元。4要求4.1一般性要求4.11应具有良好的安全性、通用性、开放性、可打扩展性及可维护性。2
