内六角量规 GBT 70.5-2008.pdf

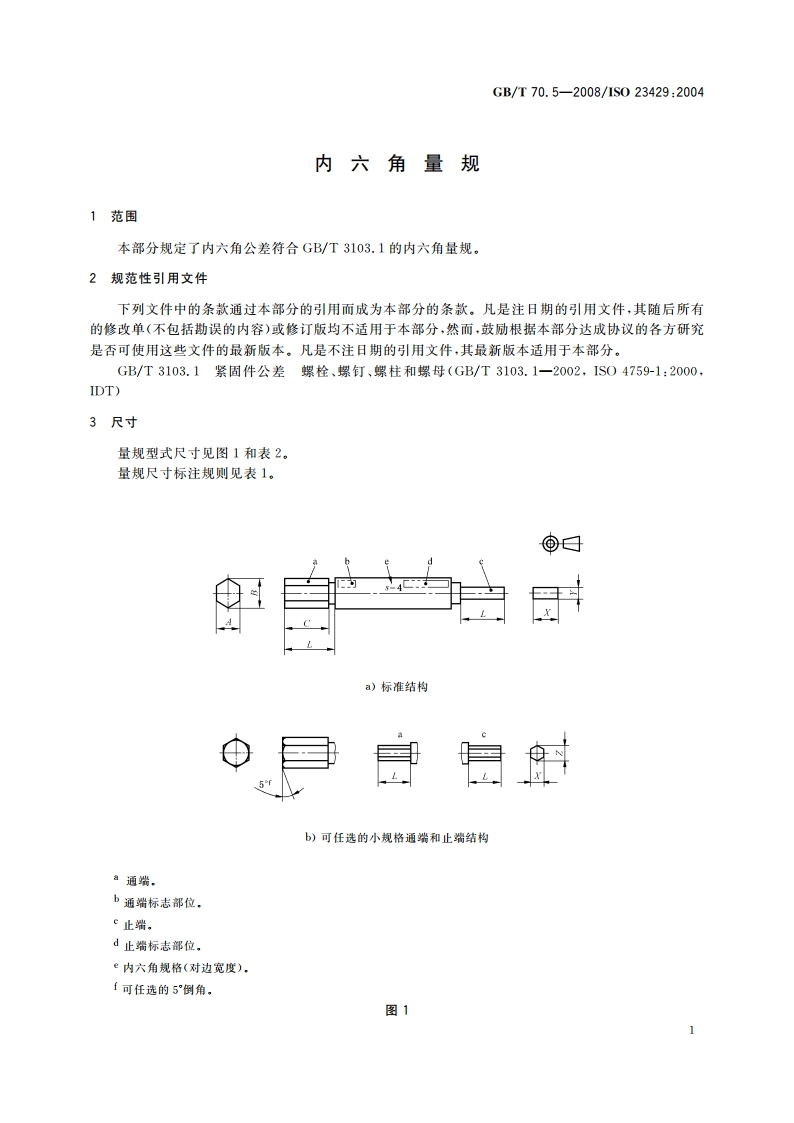

ICS21.060.10J13GB中华人民共和国国家标准GB/T70.5-2008/IS023429:2004内六角量规Gauging of hexagon sockets(ISO23429:2004,IDT)2008-08-25发布2009-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T70.5-2008/1S023429:2004内六角量规1范围本部分规定了内六角公差符合GB/T3103.1的内六角量规。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母(GB/T3103.1一2002,1S04759-1:2000,IDT)3尺寸量规型式尺寸见图1和表2。量规尺寸标注规则见表1。日a)标准结构b)可任选的小规格通端和止端结构“通端。b通端标志部位。e止端，d止端标志部位。e内六角规格（对边宽度），可任选的5倒角，图11GB/T70.5-2008/1S023429:2004表1量规尺寸标注规则单位为毫米量规类型尺寸A=5n-0.001通规尺寸An=Aw-0.003(s2)An=A-0.005(s2)通规尺寸B=n-0.005Bn=Bw-0.005Xn=n十0.001止规尺寸xXm=Xm十0.002(s2)Xn=Xmn+0.005(s2)a内六角的对边宽度，b内六角的对角宽度，表2量规尺寸单位为毫米内六角公称规格50.70.91.31.522.556max0.7090.8861.2741.5192.0192.5193.0194.0195.0196.0198.024对边宽度Amin0.7060.8831.2711.5162.0162.5143.0144.0145.0146.0148.019通规max0.8041.0061.4491.7282.2982.8683.4384.5785.7186.8589.144对角宽度Bmin0.7991.0011.4441.7232.2932.8633.4334.5735.7136.8539.139长度Cmin1.52.44.755777788量规有效长度Lmin1.52.44.75577771216max0.7270.9161.3031.5832.0832.5863.0864.1015.1466.1468.181对边宽度Xmin0.7250.9141.3011.5812.0812.5813.0814.0965.1416.1418.176max1.802.302.803.80止规厚度Ymin1.752.252.753.75max0.7820.9801.3971.682.232.793.35对角宽度乙min0.7700.9681.3841.662.212.773.33
