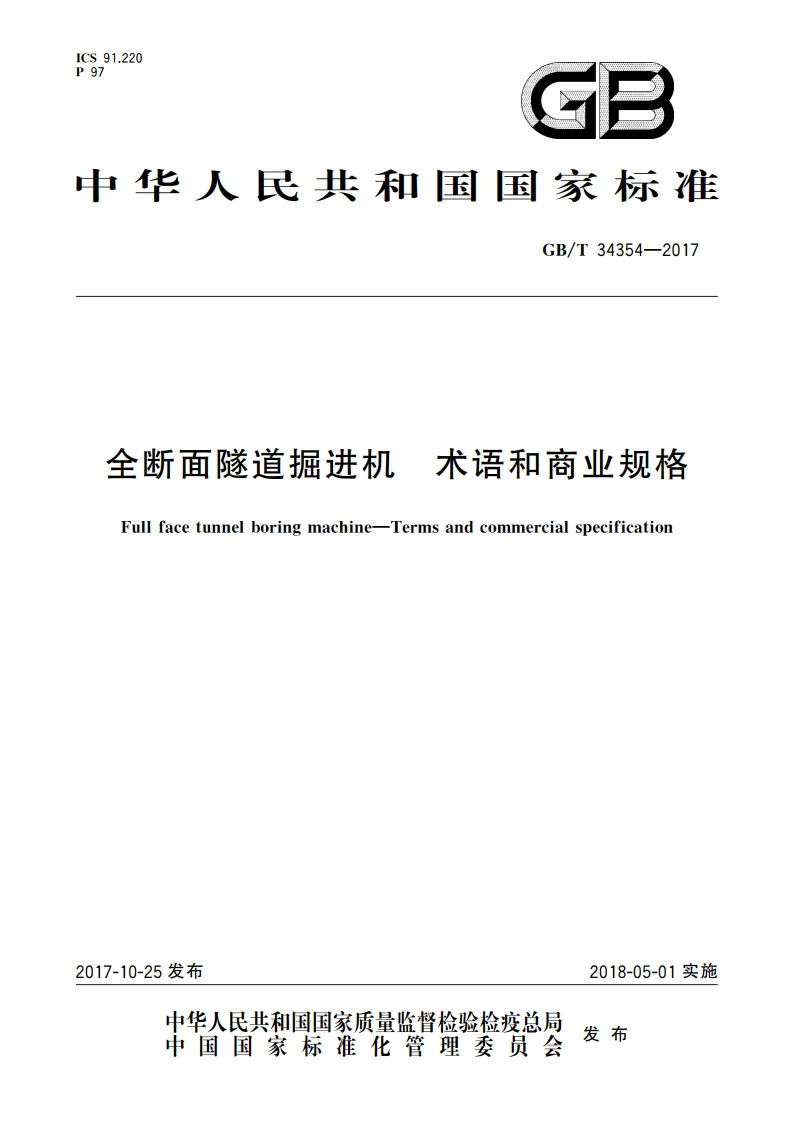

全断面隧道掘进机 术语和商业规格 GBT 34354-2017.pdf

GB/T34354-2017目次前言1范围2术语和定义13商业规格13GB/T34354-2017全断面隧道掘进机术语和商业规格1范围本标准规定了全析面遂道掘进机涉及的术语、定义和商业规格。本标准适用于隧道、遂洞、巷道、通道及管道施工的各种类型全断面遂道掘进机。2术语和定义2.1全断面隧道掘进机full face tunnel boring machine通过开挖并推进式前进实现隧道全断面成型，且带有周边壳体的专用机械设备。主要包括盾构机、岩石隧道掘进机、顶管机等。2.2圆形全断面隧道据进机circular full face tunnel boring machine用于建造单圆形斯断面隧道的全断面隧道掘进机。2.3异形全断面隧道据进机non-circular full face tunnel boring machine用于建造非圆形（如矩形、多圆、椭圆形、马蹄形等）斯面隧道的全斯面隧道掘进机。2.4斜井全断面隧道据进机inclined shaft full face tunnel boring machine用于斜井施工的全断面遂道掘进机。2.5竖井全断面隧道据进机shaft full face tunnel boring machine用于竖井施工的全断面遂道掘进机。2.6盾构机shield machine在钢壳体保护下完成遂道掘进、出渣、管片拼装等作业，推进式前进的全断面遂道掘进机。主要由主机及后配套系统组成，注1：包括散开式盾构机、土压平衡盾构机、泥水平衡盾构机等。注2：通常所用的盾构机默认为圆形盾构机，2.7敞开式盾构机open shield machine开挖面敞开，无封闭隔板，不具备压力平衡功能的盾构机（见图1）。1
