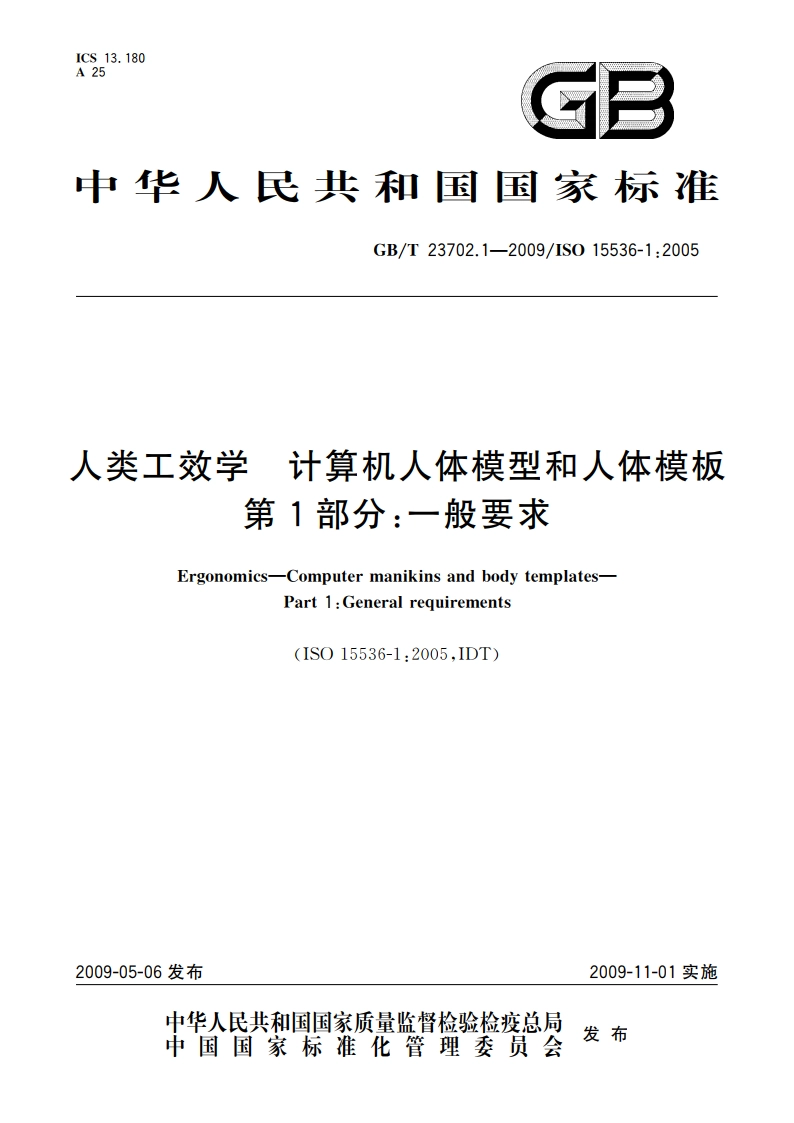

人类工效学 计算机人体模型和人体模板 第1部分：一般要求 GBT 23702.1-2009.pdf

GB/T23702.1-2009/1S015536-1:2005引言机被安全标准可分为以下三类：)A类标准（基本安全标准）：给出适用于所有机械的基本概念、设计原则和一般特征。b)B类标准（通用安全标准）：涉及机械的一种安全特征或使用范围较宽的一类安全防护装置：一B1类，特定的安全特征（如安全距离、表面温度、噪声）标准：一B2类，安全装置（如双手操纵装置，联锁装置、压敏装置、防护装置）标准。c)C类标准（机器安全标准）：对一种特定的机器或一组机器规定出详细的安全要求的标准。本部分属于B类标准。对依据C类标准设计和制造的机器而言，当C类标准的内容偏离A类或B类标准的相关规定时，以C类标准为准。本部分的规定在很大程度上独立于当前快速发楼的计算机人体模型技术和人体模板技术，也独立于是否有详细、代表性的最新人体量数据。人体的物理特性是空间、家具、机械及其他设备的设计出发点之一。计算机技术的快速发展使得可以通过构造计算机人体模型来模拟人体和人体活动。例如，基于人体测量得到的精确计算机模型和人体模板可用于显示人与物理环境间的几何关系。人体模型和人体模型系统还可集成多种评估功能，如可达域的表示、视域的可视化、所需力量的生物力学计算和运动仿真。计算机人体模型旨在降低用直人做测试以及用物理模型和物理原型做评估的需求。但是，真人不仅可以提供真实的物理尺可寸，还可提供各种不同的感觉和感知，以及他们对任务难易度、舒适度和其他设计特性的评价（见1S015537)。利用计算机人体模型能够快速、方使、及早地发现可能存在的尺可寸缺陷问题，可以快速确定与身体尺寸相关的限制操作的关键尺寸，如：在限定空间中的匹配间题、可达性问题。否则，确定这些关键尺可寸需要对大量的直人进行测试。在使用人体模型时，需在同一测试条件下考虑一些工效学方面的问题（例如人体测量、姿势、视觉、力和动态特性)。在既没有现成可用的尺寸数据，也没有可用于全尺寸评估的参照条件时，人体模型作为通用设计工具，对于全新的设计非常有用。在设计过程中，使用计算机人体模型可使不同专家和用户之间的信总交流与协作变得更为容易。若使用得当，计算机人体模型可加快整个设计过程，降低设计成本。工效学设计过程在EN614-1机械安全人类工效学设计原则第1部分：术语和一般原则中被作为一个整体提出。计算机人体模型的使用并不能自动保证产生适当的设计方案，有时甚至会被误用。设计者有可能使用不当，例如：让模型摆出难以做到的姿势，或者提供太小的活动空间。这可能是因为设计者并不清楚计算机人体模型在人体测量、姿势和生物力学方面固有的局限性。随着人体模型系统复杂性的增加，它与人体特性数据间的联系也变得困难，或无法追踪。迄今为止，可用的人体模型和人体摸型系统，随着其准确性和可用性，以及所能提供的功能和特性的不同而各异。在当前发展阶段，复杂的人体模型系统需要强大的硬件支特和经过专门训练的用户，这对于许多设计者来说可能是无法做到的。最简单的系统可能容易使用，但是对设计而言其价值有限，这些系统也有不同的侧重点，如人体测量的准确性、生物力学性能、图形可视化、几何设计、仿真和动画等。在很大程度上，人体模型和相关设计系统的选择就是对这些不同特性的权衡。选择和使用人体模型系统，需要广泛的专业知识和丰富的实践经验。不过，要控制其他外部参数的影响，复杂的人体模型系统可能是一种较好的选择。
