车载超短波电台电波传播预测模型研究_李敏.pdf

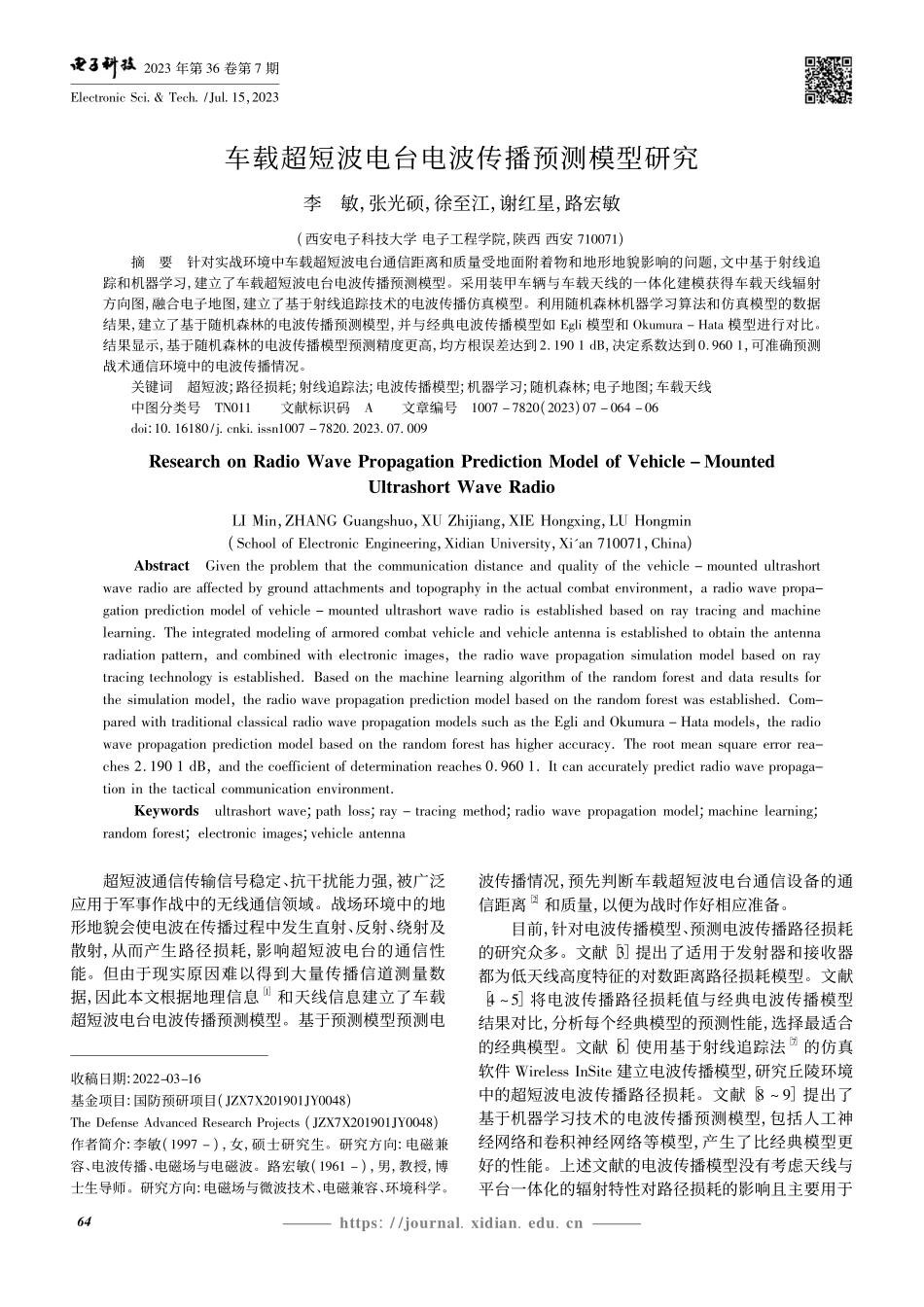

2023 年第 36 卷第 7 期Electronic Sci.Tech./Jul.15，2023https:/收稿日期:2022-03-16基金项目:国防预研项目(JZX7X201901JY0048)The Defense Advanced esearch Projects(JZX7X201901JY0048)作者简介:李敏(1997 )，女，硕士研究生。研究方向:电磁兼容、电波传播、电磁场与电磁波。路宏敏(1961 )，男，教授，博士生导师。研究方向:电磁场与微波技术、电磁兼容、环境科学。车载超短波电台电波传播预测模型研究李敏，张光硕，徐至江，谢红星，路宏敏(西安电子科技大学 电子工程学院，陕西 西安 710071)摘要针对实战环境中车载超短波电台通信距离和质量受地面附着物和地形地貌影响的问题，文中基于射线追踪和机器学习，建立了车载超短波电台电波传播预测模型。采用装甲车辆与车载天线的一体化建模获得车载天线辐射方向图，融合电子地图，建立了基于射线追踪技术的电波传播仿真模型。利用随机森林机器学习算法和仿真模型的数据结果，建立了基于随机森林的电波传播预测模型，并与经典电波传播模型如 Egli 模型和 Okumura Hata 模型进行对比。结果显示，基于随机森林的电波传播模型预测精度更高，均方根误差达到2 190 1 dB，决定系数达到0 960 1，可准确预测战术通信环境中的电波传播情况。关键词超短波;路径损耗;射线追踪法;电波传播模型;机器学习;随机森林;电子地图;车载天线中图分类号TN011文献标识码A文章编号1007 7820(2023)07 064 06doi:10.16180/ki.issn1007 7820.2023.07.009esearch on adio Wave Propagation Prediction Model of Vehicle MountedUltrashort Wave adioLI Min，ZHANG Guangshuo，XU Zhijiang，XIE Hongxing，LU Hongmin(School of Electronic Engineering，Xidian University，Xian 710071，China)AbstractGiven the problem that the communication distance and quality of the vehicle mounted ultrashortwave radio are affected by ground attachments and topography in the actual combat environment，a radio wave propa-gation prediction model of vehicle mounted ultrashort wave radio is established based on ray tracing and machinelearning The integrated modeling of armored combat vehicle and vehicle antenna is established to obtain the antennaradiation pattern，and combined with electronic images，the radio wave propagation simulation model based on raytracing technology is established Based on the machine learning algorithm of the random forest and data results forthe simulation model，the radio wave propagation prediction model based on the random forest was established Com-pared with traditional classical radio wave propagation models such as the Egli and Okumura Hata models，the radiowave propagation prediction model based on the random forest has higher accuracy The root mean square error rea-ches 2 190 1 dB，and the coefficient of determination reaches 0 960 1 It can accurately predict radio wave propaga-tion in the tactical communication environmentKeywordsultrashort wave;path loss;ray tracing method;radio wave propagation model;machine learning;random forest;electronic images;vehicle antenna超短波通信传输信号稳定、抗干扰能力强，被广泛应用于军事作战中的无线通信领域。战场环境中的地形地貌会使电波在传播过程中发生直射、反射、绕射及散射，从而产生路径损耗，影响超短波电台的通信性能。但由于现实原因难以得到大量传播信道测量数据，因此本文根据地理信息1 和天线信息建立了车载超短波电台电波传播预测模型。基于预测模型预测电波传播情况，预先判断车载超短波电台通信设备的通信距离2 和质量，以便为战时作好相应准备。目前，针对电波传播模型、预测电波传播路径损耗的研究众多。文献 3 提出了适用于发射器和接收器都为低天线高度特征的对数距离路径损耗模型。文献 4 5 将电波传播路径损耗值与经典电波传播模型结果对比，分析每个经典模型的预测性能，选择最适合的经典模型。文献 6 使用基于射线追踪法7 的仿真软件 Wireless InSite 建立电波传播模型，研究丘陵环境中的超短波电波传播路径损耗。文献 8 9提出了基于机器学习技术的电波传播预测模型，包括人工神经网络和卷积神经网络等模型，产生了比经典模型更好的性能。上述文献的电波传播模型没有考虑天线与平台一体化的辐射特性对路径损耗的影响且主要用于46李敏，等:车载超短波电台电波传播预测模型研究Electronic Science and Technologyhttps:/高发射天线高度特征的通信系统。本文建立了适用于30 88 MHz 战术通信的车载超短波电台电波传播仿真模型和预测模型。在 CST 软件中对装甲车辆与车载天线进行一体化建模，得到天线在车尾上方的天线辐射方向图，并融合电子地图，利用基于射线追踪技术的仿真软件 Wireless InSite 得到电波传播仿真模型。为验证该模型的准确性，将仿真结果与软件高级折射率效应预报系统(AEPS)的计算结果进行对比分析。根据仿真数据提出基于随机森林算法10 的电波传播预测模型，与其他机器学习算法如 k 近邻11、线性回归12、BP 神经网络13 14 相比，随机森林算法对路径损耗的预测最为准确，均方根误差达到 2 190 1 dB，决定系数达到 0 960 1。结果显示，基于随机森林算法的电波传播预测模型性能优于传统电波传播模型，能够准确预测电波传播路径损耗值。1超短波传播特性及电波传播模型超短波是指传播频段为 30 300 MHz 的无线电波，也称为甚高频(Very High Frequency，VHF)波。超短波通信采用空间波即直达波的传播形式，是一种视距通信方式。超短波通信的特点有:1)不易因季节和昼夜的变化而产生影响，通信稳定性好;2)频带较宽，可用于多频段通信;3)通常使用频率调制方式，信噪比较高、通信质量较好，因而被广泛应用于电视、水文遥测、民航通信、广播和战术通信等范围。电波传播模型按照计算方法可分为经验传播模型、确定性传播模型和半经验半确定性传播模型。经验传播模型是在大量实测数据的基础上得到的公式模型。经验传播模型使用起来方便快捷，不需要考虑具体、精确的环境信息，找到与测试场景相近的经验传播模型即可，但也因此预测结果存在一定的误差。确定性传播模型通过对具体实际场景进行建模分析，模拟传播路径得到预测结果，预测精度较高，但计算量较大。确定性传播模型一般采用射线追踪法、时域有限差分法及矩量法等。半经验半确定性模型是把确定性方法应用到某一环境中得到的公式，有时需要对其进行修正，预测精度不高、预测速度较快。对于超短波通信，主要适用的经典电波传播模型有自由空间模型 15、Egli 模型 16、ITU P1546 模型 17、Okumura Hata模型 18 等。本文建立精度较高的基于射线追踪技术的确定性仿真模型，并利用仿真模型的数据结果建立了基于机器学习的电波传播预测模型，能够准确预测电波传播路径损耗。2基于射线追踪技术的电波传播仿真模型2 1平台与天线一体化建模现代陆地战术通信一般使用装甲集群作战，装甲车辆使用工作频段为 30 88 MHz 的车载超短波电台进行无线通信，因此本文以装甲车辆作为天线平台。装甲车辆模型是根据实际尺寸建立的简化后的车体模型。车载天线模型根据 ANT8036 型号鞭状天线建立，其主要指标为:工作频段为30 88 MHz，电压驻波比35，天线总长(包含基座)为3 300 mm，天线增益为15 25 dBi。装甲车辆及车载天线仿真模型如图1 所示。图 1 装甲车辆及车载天线仿真模型Figure 1 Armored vehicle and vehicle antenna simulation model当工作频段为 30 MHz 时，装甲车平台与车载天线一体化的天线辐射方向图如图 2 所示，在自由空间中的车载天线辐射方向图如图 3 所示。图 2 装甲车平台与车载天线一体化的辐射方向图Figure 2 adiation pattern of the integration ofarmored vehicle platform and vehicle antenna图 3 自由空间中的车载天线辐射方向图Figure 3 adiation pattern of vehicle antenna in free space由图 2 和图 3 可以看出有无载体平台的天线产生的辐射方向图差异较大，这是因为安装在装甲车平台56Electronic Science and Technology李敏，等:车载超短波电台电波传播预测模型研究https:/上的车载天线发射的电波会受到车体的影响而产生反射、绕射及散射等现象，从而改变了整体天线辐射特性。与没有载体平台的天线辐射方向图相比，在装甲车辆上的车载天线辐射场在某些方向加强，在其他方向减弱，将会影响电波传播路径损耗，进而影响通信性能。因此建立平台与天线一体化模型较为必要。2 2电波传播仿真建模超短波通信受电波传播环境的地形影响较大，因而在电波传播模型的研究中应着重考虑地形的影响。本文使用基于射线追踪法的仿真软件 Wireless InSite，能够预测各种地形地貌对电波传播过程的影响。由于北京市昌平区地形较为平坦，因此选取此地形为电波传播环境。将北京市昌平区地形的电子地图通过QGIS 软件进行剖分处理后导入仿真软件Wireless In-Site 中进行建模。基于昌平区地形的电波传播仿真模型如图 4 所示。图 4 基于昌平区地形的电波传播仿真模型Figure 4 adio wave propagation simulation model basedon the topography of Changping district本文将装甲车与
