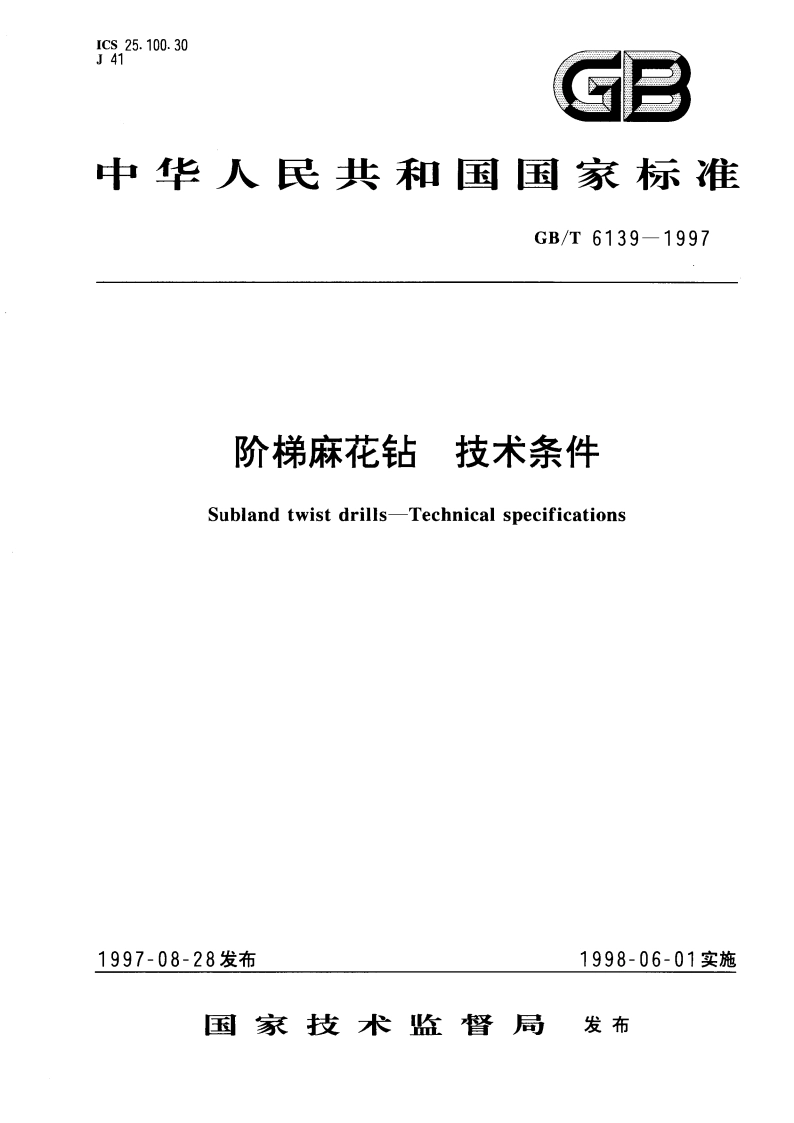

阶梯麻花钻 技术条件 GBT 6139-1997.pdf

中华人民共和国国家标准GB/T6139一1997阶梯麻花钻：技术条件代替8B8138一83都分Subland twist drills-Technical specifications1范围本标准规定了阶梯麻花钻的尺寸、材料和硬度、外观和表面粗糙度、性能试验及标志和包装的技术条件。本标准适用于按GB/T6138.1和GB/T6138.2生产的攻丝前钻孔用阶梯麻花钻及其他阶梯麻花钻。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1442一85直柄工具用传动扁尾及套简的尺寸和公差GB/T1443一1996机床和工具柄用自夹圆锥GB/T1804一92一般公差线性尺寸的未注公差GB/T6138.1一1997攻丝前钻孔用阶梯麻花钻第1部分：直柄阶梯麻花钻的型式和尺寸GB/T6138.2一1997攻丝前钻孔用阶梯麻花钻第2部分：莫氏锥柄阶梯麻花钻的型式和尺寸3符号d:阶梯麻花钻钻孔部分直径d:阶梯寐花钻锪孔部分直径(,阶梯麻花钻沟槽长度2阶梯麻花钻钻孔部分长度v切削速度进给量N钻孔数4尺寸4.1阶梯麻花钻钻孔部分直径(d)公差为h9,锪孔部分直径(d2)公差为h8。4.2阶梯麻花钻钻孔部分直径(d1)倒锥度：每100mm长度上为0.020.08mm。4.3直柄阶梯麻花钻柄部直径公差为h11,其夹持部分的圆柱度公差为0.02mm。4.4锥柄阶梯麻花钻的锥柄为带扁尾的莫氏锥柄，莫氏锥柄按GB/T1443的规定。4.5阶梯麻花钻总长及沟槽长度公差按GB/T1804最粗级的规定。特殊情况下，根据供需双方协议，阶梯麻花钻总长和沟槽长度的极限尺寸允许是上、下相邻阶梯麻花钻长度的基本尺寸。国家技术监督局1997-08-28批准1998-06-01实施
