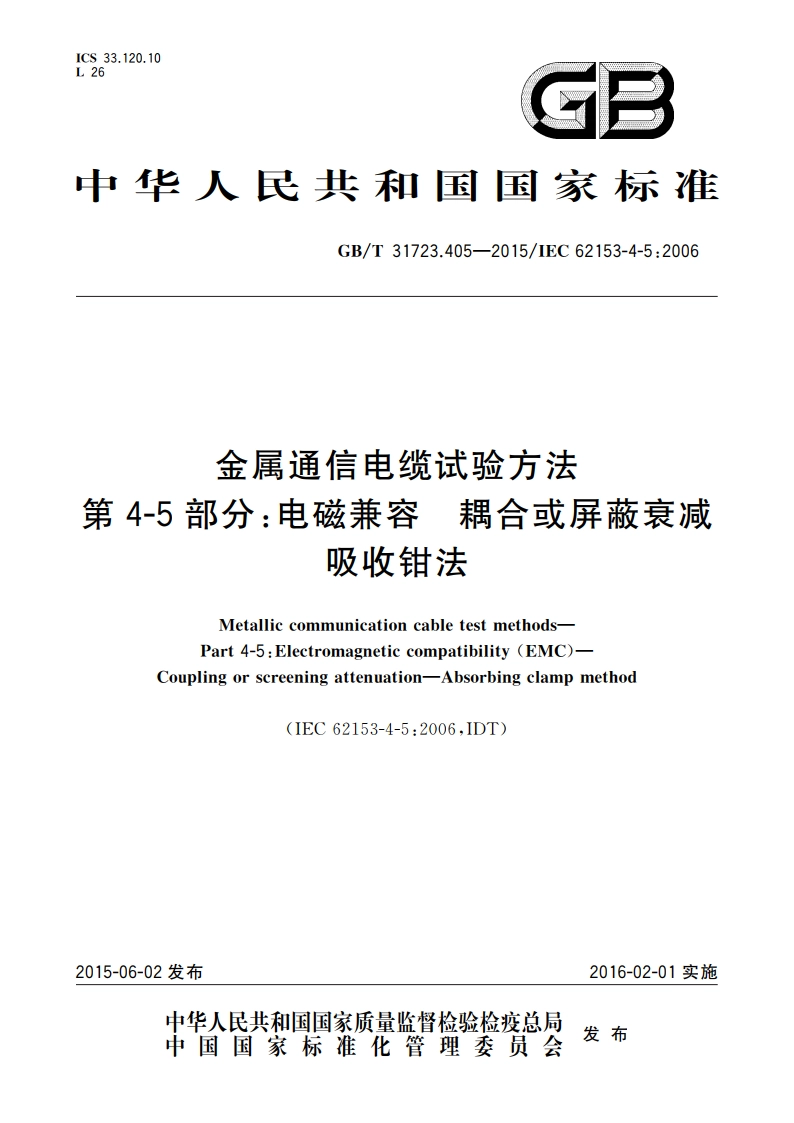

金属通信电缆试验方法 第4-5部分：电磁兼容 耦合或屏蔽衰减 吸收钳法 GBT 31723.405-2015.pdf

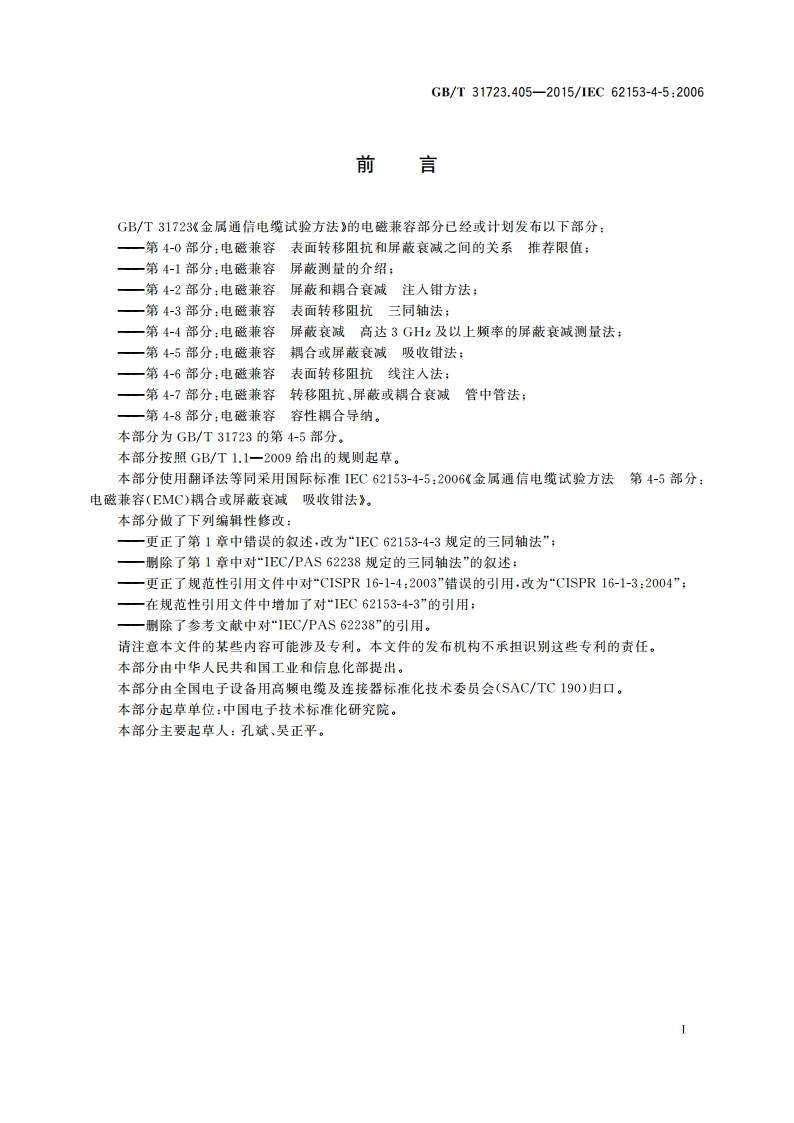

GB/T31723.405一2015/1EC62153-4-5:2006前言GB/T31723%金属通信电缆试验方法的电磁兼容部分已经或计划发布以下部分：一第40部分：电磁兼容表面转移阻抗和屏蔽衰诚之间的关系推荐限值：一第4-1部分：电磁兼容屏蔽测量的介绍；一第4-2部分：电磁兼容屏蔽和耦合衰减注入钳方法：一第4-3部分：电磁兼容表面转移阻抗三同轴法：一第4-4部分：电磁兼容屏蔽衰减高达3GHz及以上频率的屏被衰诚测量法：一第4-5部分：电磁兼容耦合或屏蔽衰减吸收钳法：一第4-6部分：电磁兼容表面转移阻抗线注入法：一第4-7部分：电磁兼容转移阻抗、屏被或耦合衰减管中管法：一第4-8部分：电磁兼容容性耦合导纳。本部分为GB/T31723的第4-5部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用国际标准1EC62153-4-5:2006金属通信电缆试验方法第4-5部分：电磁兼容(EMC)耦合或屏蔽衰减吸收钳法。本部分做了下列编辑性修改：一更正了第1章中错误的叙述，改为“IEC62153-4-3规定的三同轴法”，一删除了第1章中对“IEC/PAS62238规定的三同轴法”的叙述；一更正了规范性引用文件中对“CISPR16-1-4:2003”错误的引用，改为“CISPR16-1-3:2004”,一在规范性引用文件中增加了对“IEC62153-4-3”的引用，一删除了参考文献中对“IEC/PAS62238”的引用。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承粗识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由全国电子设备用高烦电缆及连接器标准化技术委员会(SAC/TC190)归口。本部分起草单位：中国电子技术标准化研究院。本部分主要起草人：孔斌、吴正平。IGB/T31723.405-2015/1EC62153-4-5:2006情况：)差模骚扰功率：测量结果为耦合衰诚，是不平衡衰诚和屏蔽衰诚相结合的结果；b)共模骚扰功率：测量结果为屏蔽衰诚。表面电流可以用一个固定钳以扫烦的方式来测得。考虑到在近端或者远端的表面波的最大效应，耦合衰诚或屏被衰诚。用式(1)进行确定：4。=10l0g1.(max P:P式中：P,一样品内部电路的输入功率；P,。一近端耦合峰值功率的最大值：P一远端耦合峰值功率的最大值。5测量5.1设备5.1.1通则试验装置的背景噪声应比要求的仪器读数至少低6dB。例如，在试险中，考虑到吸收钳以及平衡-不平衡转换器（如果适用）的最大插入损耗，当测量大约90B的耦合衰诚或屏蔽衰诚时需采用一台动态测量范围至少有115dB的设备。设备的精度应优于士1dB。除非在相关电缆规范中另有规定，设备应能够在30MHz1GHz的整个频率范围内测量耦合衰诚和屏蔽衰减。测量装置可以采用矢量网络分析仪，也可采用信号发生器和测量接收机。应在发生器正前方放置一垂直金属反射板，该反射板的高度和宽度至少为800mm。这个金属板的中心应有一个用来穿过被试电缆的孔。在近端（使用分离设备）用于测量最大辐射功率的测量装置如图1所示，包括：a)吸收钳：频率范围至少从30MHz1GHz,见GB/T6113.103一2008。若要在这一频带外进行测量，则需一个可替代的吸收钳：b)平衡-不平衡转换器：用于对不平衡发生器的输出信号与平衡电缆特性阻抗进行匹配（只适用于对称电缆)：c)铁氧体吸收器：频率范围至少从30MHz一1GHz,最小衰成为10dB:d)反射板（最小为800mmX800mm):)信号发生器或矢量网络分析仪：具有与平衡-不平衡转换器（如果适用）的不平衡端口相同的特性阻抗。对于更高的动态范围来说，需连接一个功率放大器；D带有经校准的步进衰诚器的接收机或矢量网络分析仪，对于更高的动态范围来说，需连接一个低噪声放大器：g)打印设备：)负载电阻网络：用于端接共模和差模标称阻抗（如果适用）；)测量良好屏蔽和平衡的电缆时，如果设备没有达到背景噪声水平的要求，可以使用一个外部放大器用以提高装置的动态范围。放大器需要良好的屏被，屏被罩应连接至反射板。应测量放大器的增益用于修正试验结果。测量放大器的增益时，小心不能超限使用放大器。在测量期间，为了防止设备过载，需要在接收输入端前连接一个衰诚器。应测量衰诚器的衰诚值用于修正测量结果。
