金属覆盖层 工程用铜电镀层 GBT 12333-1990.pdf

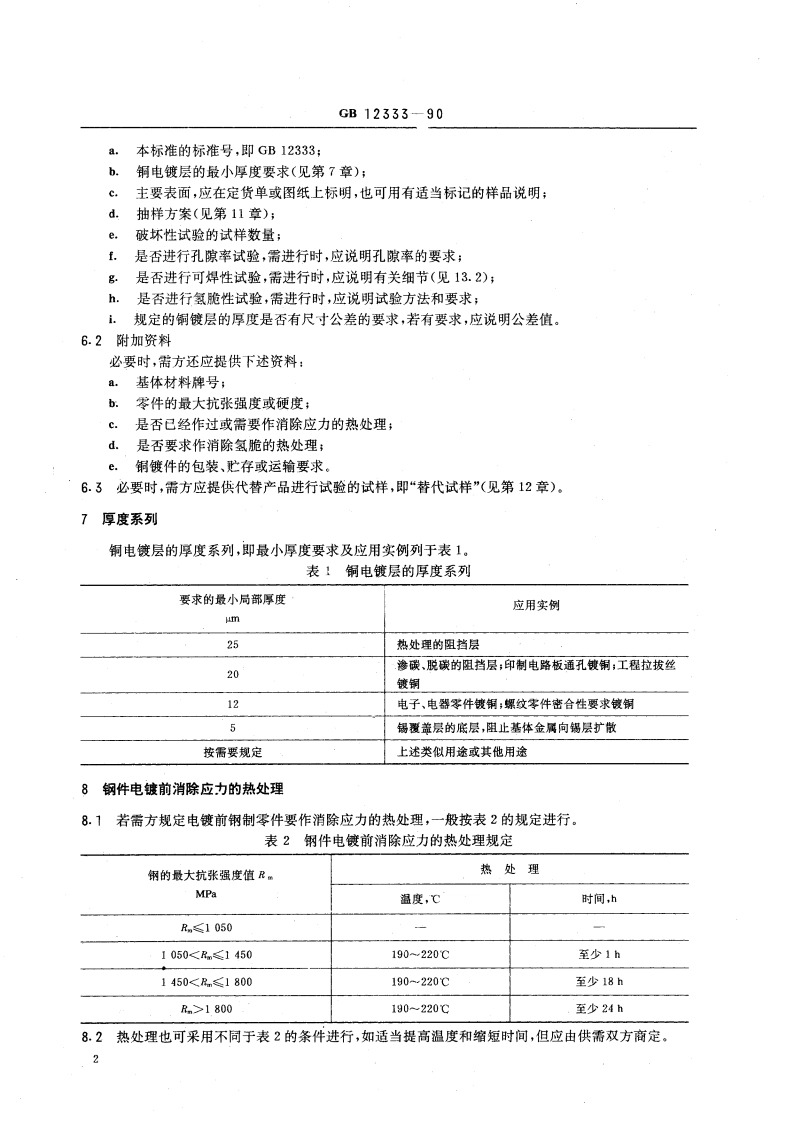

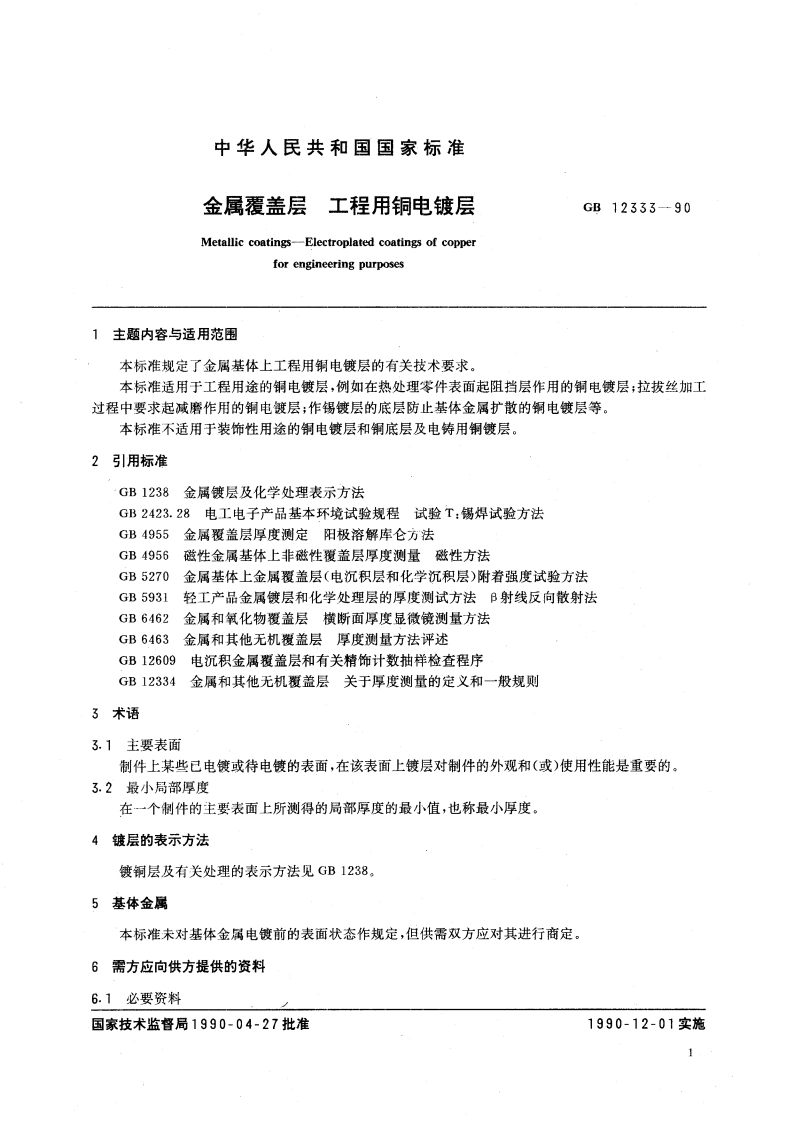

GB12333一90也可在较高温度下处理。10.5电镀的弹性零件或其他需要承受弯曲的零件，在消除氢脆之前不应被弯曲。11抽样为了检查铜镀层是否符合本标准第9章中的要求，应按GB1260.9的有关规定抽样。12替代试样121当镀件的大小和形状不宜进行本标准中规定的某些试验，或破坏性试验会明显地减少小批量电镀产品的数量时，需方应说明是否采用替代试样进行本标准中规定的某些破坏性试验。替代试样与它所代表的镀件应该完全相同或十分接近，包括它们的基体金属材料的成分、含量、状态、电镀前表面粗糙度，以及电镀工艺过程，甚至在电镀槽中与阳极和其他镀件的相对位置、距离等均应与镀件一致，并与所代表的俄件同时进行镀前准备、电镀和镀后处理。12.2如果需方没有另外的说明，在生产现场进行非破坏性试验和目测检查时，不得使用替代试样。13试验方法13.1厚度可以根据镀件的不同情况选择GB4955、GB4956,GB5931,GB6462中的方法测量镀铜层的厚度，也可以选择GB6463中规定的适合铜镀层使用的其他方法，但要保证测量误差在10%以内。有关镀层厚度测量的规定见GB12334。13.2可焊性当按GB2423.28的规定进行镀层的可焊性试验时，需方应说明下述试验细则：a.是否进行加速老化试验：b.老化试验的方法（见GB2423.28):，可焊性试验方法的类型，即焊槽法、格铁法或焊球法、一般镀铜零件常用焊槽法。4
