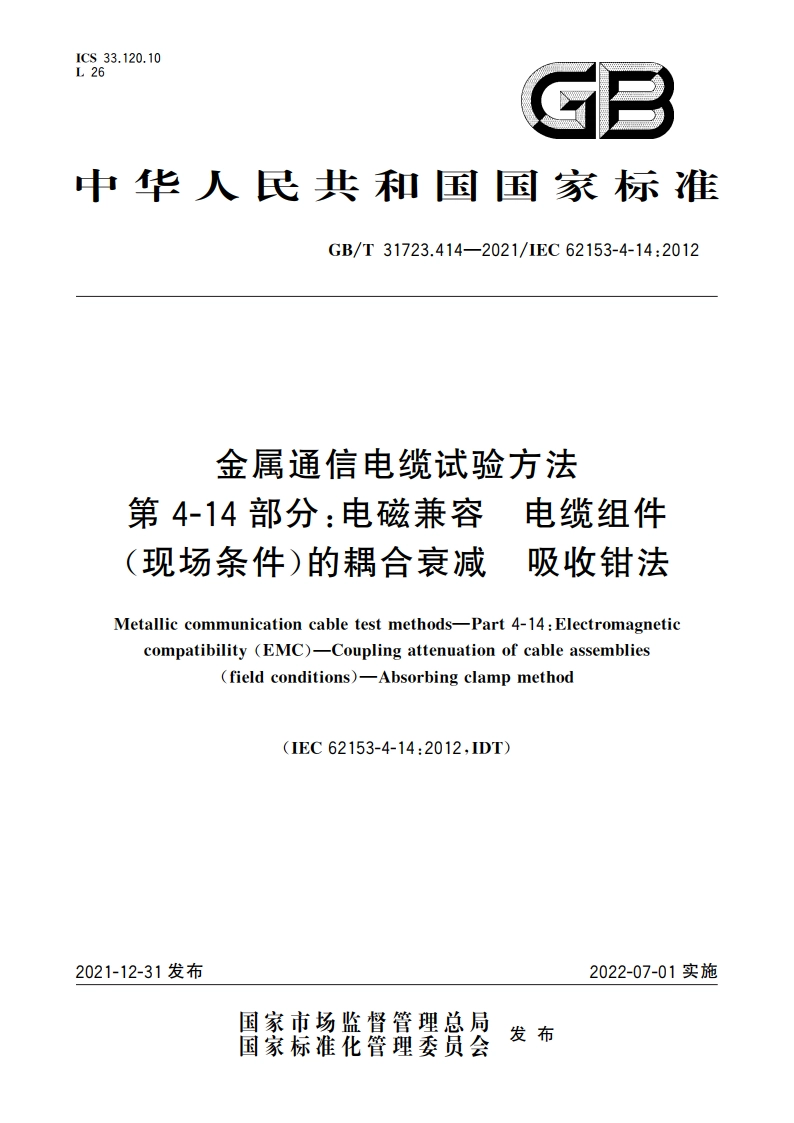

金属通信电缆试验方法 第4-14部分：电磁兼容 电缆组件(现场条件)的耦合衰减 吸收钳法 GBT 31723.414-2021.pdf

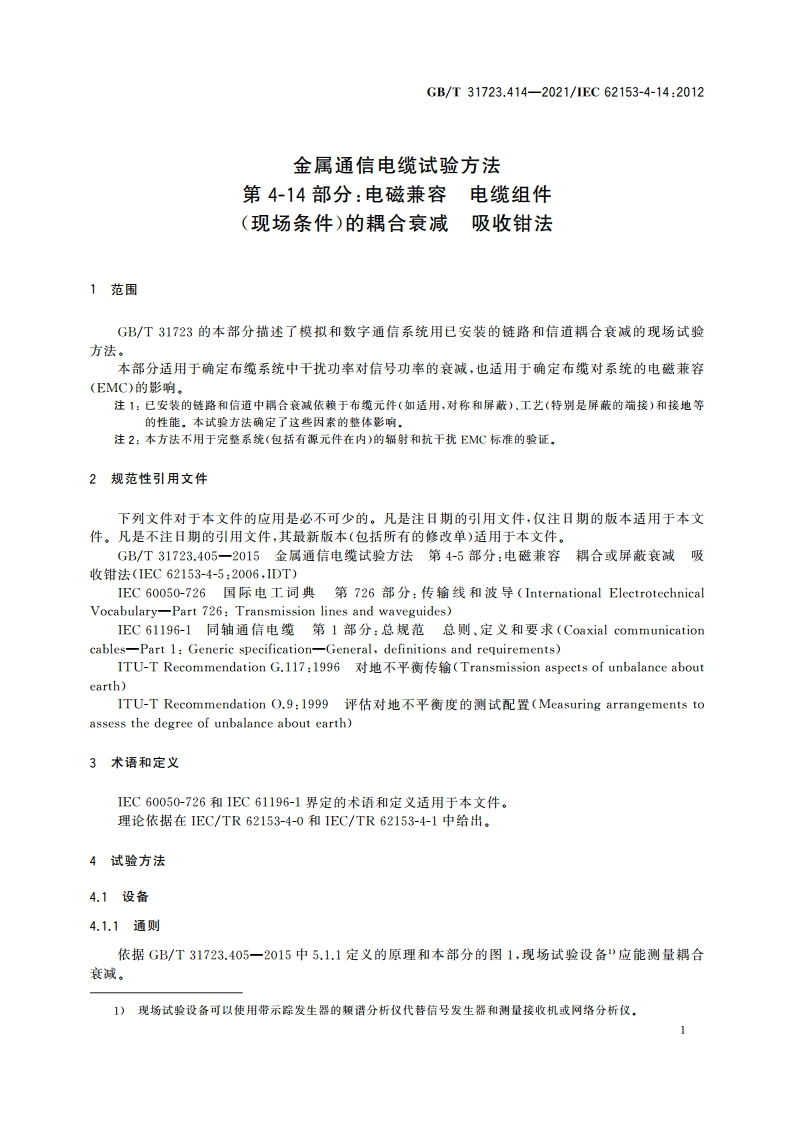

GB/T31723.414-2021/1EC62153-4-14:2012金属通信电缆试验方法第4-14部分：电磁兼容电缆组件(现场条件)的耦合衰减吸收钳法1范围GB/T31723的本部分描述了模拟和数字通信系统用已安装的链路和信道耦合衰减的现场试验方法。本部分适用于确定布缆系统中干扰功率对信号功率的衰诚，也适用于确定布缆对系统的电磁兼容(EMC)的影响。注1：已安装的链路和信道中辆合衰减依赖于布缆元件（如适用，对称和屏蔽），工艺（特别是屏蔽的端接）和接地等的性能。本试验方法确定了这些因素的整体影响。注2：本方法不用于完整系统（包括有源元件在内）的辐射和抗干扰EC标准的验证。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T31723.405一2015金属通信电缆试验方法第4-5部分：电磁兼容耦合或屏蔽衰诚吸收钳法(IEC62153-4-5:2006,IDT)IEC60050-726国际电工词典第726部分：传输线和波导(International ElectrotechnicalVocabulary-Part 726:Transmission lines and waveguides)IEC61196-1同轴通信电缆第1部分：总规范总则、定义和要求(Coaxial communicationcables-Part 1:Generic specification-General,definitions and requirements)ITU-T Recommendation G.l17:l996对地不平衡传输(Transmission aspects of unbalance aboutearth)ITU-T Recommendation O.9:1999评估对地不平衡度的测试配置(Measuring arrangements toassess the degree of unbalance about earth)3术语和定义IEC60050-726和IEC61196-1界定的术语和定义适用于本文件，理论依据在IEC/TR62153-4-0和IEC/TR62153-4-1中给出。4试验方法4.1设备4.1.1通则依据GB/T31723.405一2015中5.1.1定义的原理和本部分的图1，现场试验设备”应能测量耦合衰减。1)现场试验设备可以使用带示踪发生器的频谱分析仪代替信号发生器和测量接收机或网络分析仪。GB/T31723.414-2021/1EC62153-4-14:2012说明：1一信号发生器，输出阻抗Z。:7一钳的变流器：2一平衡-不平衡转换器（适用时）：8一连接到被试链路的延长电缆，长度为2m:3一信号发生器和平衡-不平衡转换器9一测量接收机电缆（测量和校准使用同一电缆），的屏蔽体（需更高动态范围时），10一测量接收机：4一反射板，最小尺寸0.2m0.2m:11一雠路或信道测试端的连接硬件，5一吸收钳：12一被试链路或信道，6一钳的吸收器（铁氧体管），插人损托10dB”,13一被试链路或信道的远端负载图1链路或信道一端表面波的测量4.1.2平衡-不平衡转换器要求对于对称链路或信道的测量，应提供平衡信号发生装置。如果发生器是不平衡的，则可采用一个平衡-不平衡转换器或180功率分配器进行试验。表1规定了该装置的最低要求。平衡-不平衡转换器的衰减应尽量小，因为它限制了耦合衰诚或屏被衰减测量的动态范围。表1平衡-不平衡转换器的性能特性参数数值阻抗，内部50n(不平衡)阻抗，外部1000或1500（平衡）工作衰诚（如果使用，包括匹配焊片）10dB回波损耗，双向6dB额定功率可承受的发生器和放大器的功率（如果适用）拍出信号平衡50dB,30MHz100MHz30dB,100MHz至最高测量期率为适应输出端为非50的分析仪，内部阻抗可能会不同，测试平衡-不平衡转换器的平衡输出应与对称跳线或电缆对的标称阻抗相匹配，120的电缆布线终端应采用1000的阻抗，。平衡-不平衡转换器的工作衰减应通过3个背-背连接的平衡-不平衡转换器的3次工作衰减测量算术推导出来。d测试应按TU-TRecommendations G.l17:l996和ITU-T Recommendations O.9:l999的规定。2)远端吸收器没有该要求，2
