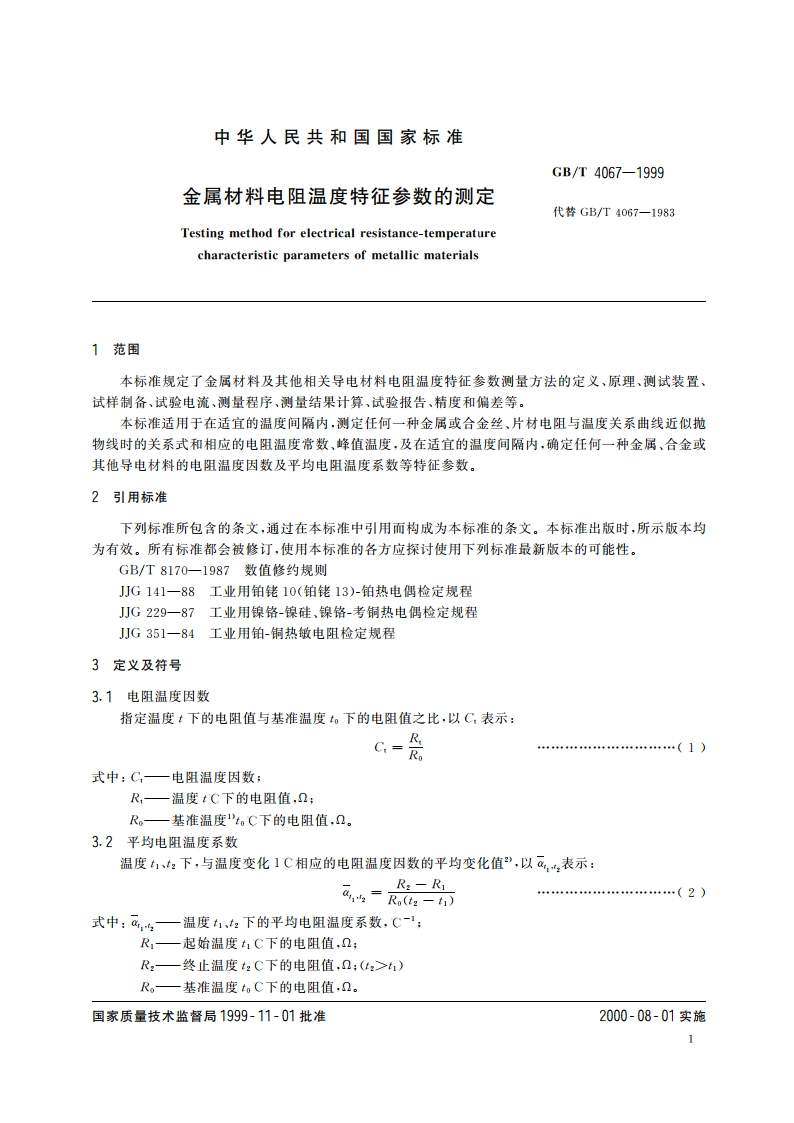

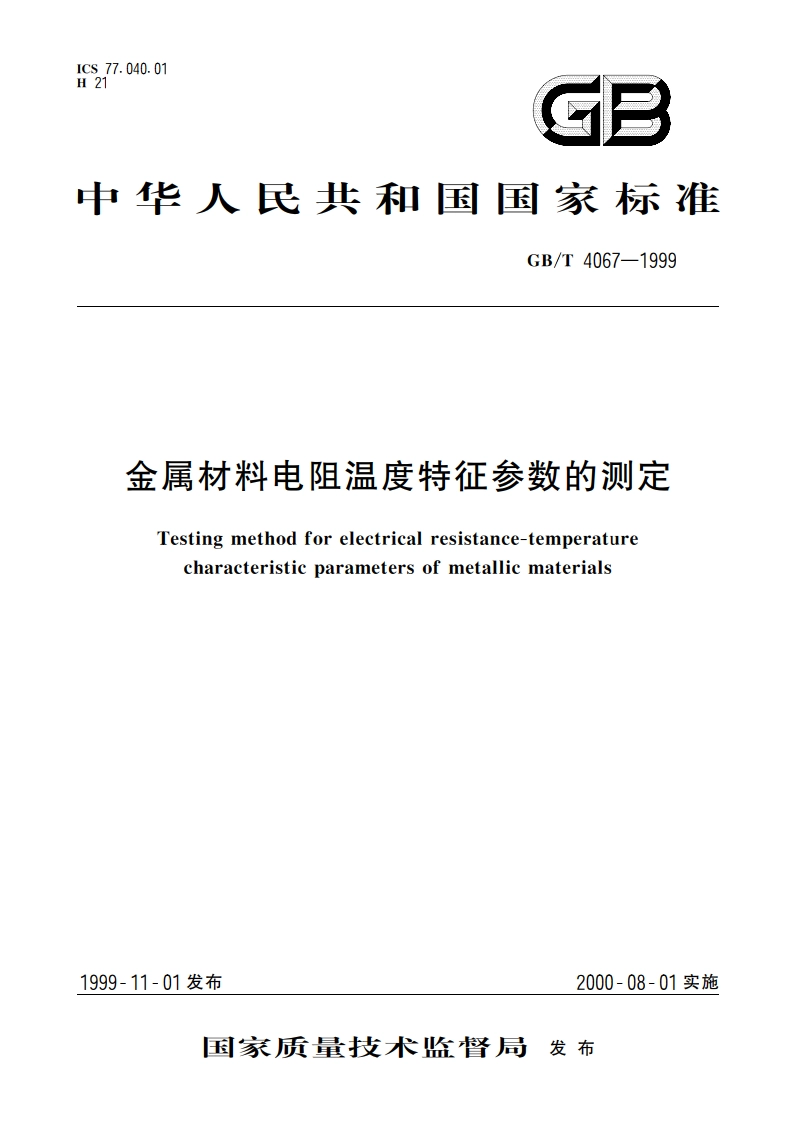

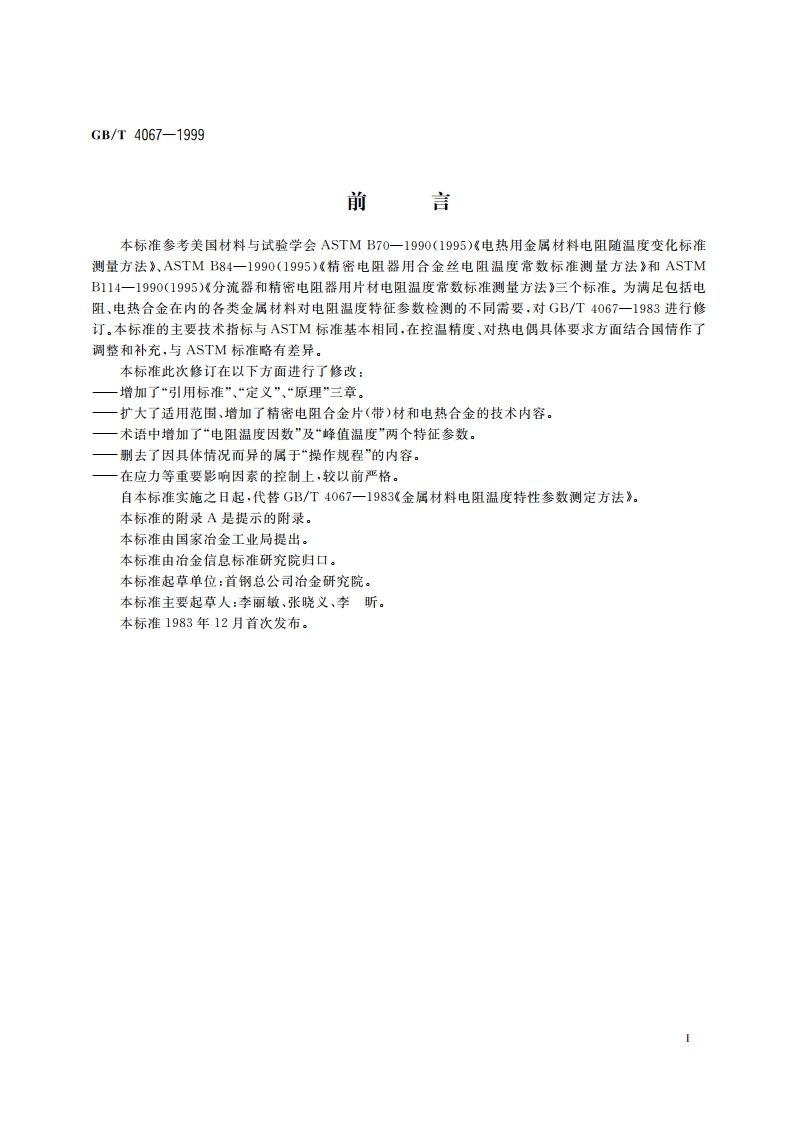

金属材料电阻温度特征参数的测定 GBT 4067-1999.pdf

GB/T4067-19995.1.4.2为检验放置试样的炉内区段的温度均匀性，应将一支尺寸有代表性的试样和热电偶一起置于炉子的中心区后，将炉子加热到试验的最高温度并在该温度下保温，此后将试样连同热电偶往温度梯度最大的方向移动一个距离，此距离应等于试样可能有的最大尺寸，对于典型材料，要求由此所致前后两个温度的差异不大于1%。5.1.4.3所用温度控制器应能将测试温度控制在土5C以内。5.2温度测量仪5.2.1用于检测精密电阻合金丝的测温仪5.2.1.1温度测量的不确定度应达到士0.5C或整个温度范围的1%中的较小者。5.2.2用于检测精密电阻合金带（片）的测温仪5.2.2.1用实验室水银温度计或电阻温度计检测温度，温度计灵敏度应可指示出0.1C的温度变化：在080C区间内，对温差的测量不确定度应达到0.2C。5.2.3用于检测电热合金等材料高温电阻的测温仪5.2.3.1此系统由校正了的温度传感器件或器件组与人工的、电子的或其他等效的读出装置构成，要求被检温度示值好于土0.5C。5.2.3.2由于本试验方法涉及的温度范围广，依温度区间的不同，可使用不同类型的传感器件，一般采用JJG141或JJG351检定规程校正的丝状(32AVG或更细的丝)或箔状热电偶，以及按JJG229规程校正的丝状电阻温度计。5.2.3.3在190350C范围内推荐使用E型或T型热电偶，在0900C范围内推荐使用K,S及N型热电偶，热电偶应定期进行校验，以保证在使用过程中不致发生污染或因接点处合金组元的迁移而产生的相变，影响测温的准确性。5.2.3.4当使用热电偶时，应借助冰水槽或不受周围环境温度变化影响的、等效的电子基准装置来保证其参照端为0C。5.2.3.5应以与电位差计相连的校正了的热电偶来检测温度；当使用光学高温计时，其在任一温度下对温度测量的不确定度不应超过10C。5.3电阻则量仪5.3.1检测精密电阻合金的电阻测量仪及其使用5.3.1.1应能测量出试样阻值0.001%的变化，为此可选用凯尔文双电桥、数字欧姆计或其他的等效测量仪器。5.3.1.2要求选用的电阻测量仪不会因环境温度的变化而影响其测量结果，合格的仪器应能允许1C的温度变化。5.3.1.3测量工作在热电势和寄生电流的影响已尽量予以消除的前提下进行；当这些影响足够小时，可用下述两种方法之一测量试样电阻值：第一种方法是当检流计回路断开时使检流计示零，在电源正反向接入时分别使电桥平衡，以两次测量的均值作为试样电阻值，第二种方法是当检流计与测量回路接通、电源开路时使检流计示零，以电桥单向平衡示值作为试样电阻值。5.3.2用于检测电热合金等材料的电阻测量仪5.3.2.1可以凯尔文桥、电位差计、数字欧姆计或其他等效装置完成电阻值小于10试样的检测，惠斯通桥可用来检测电阻值大于10的试样；电阻值测量精度应达到0,1%。6试样制备6.1取样6.1.1从被检材料的每一根连续长度中制取一个试样。6.2试样尺寸与形状6.2.1试样的尺寸应满足实现电阻精密测量的需求。对于有绝缘层的丝状精密电阻合金试样，应绕成
