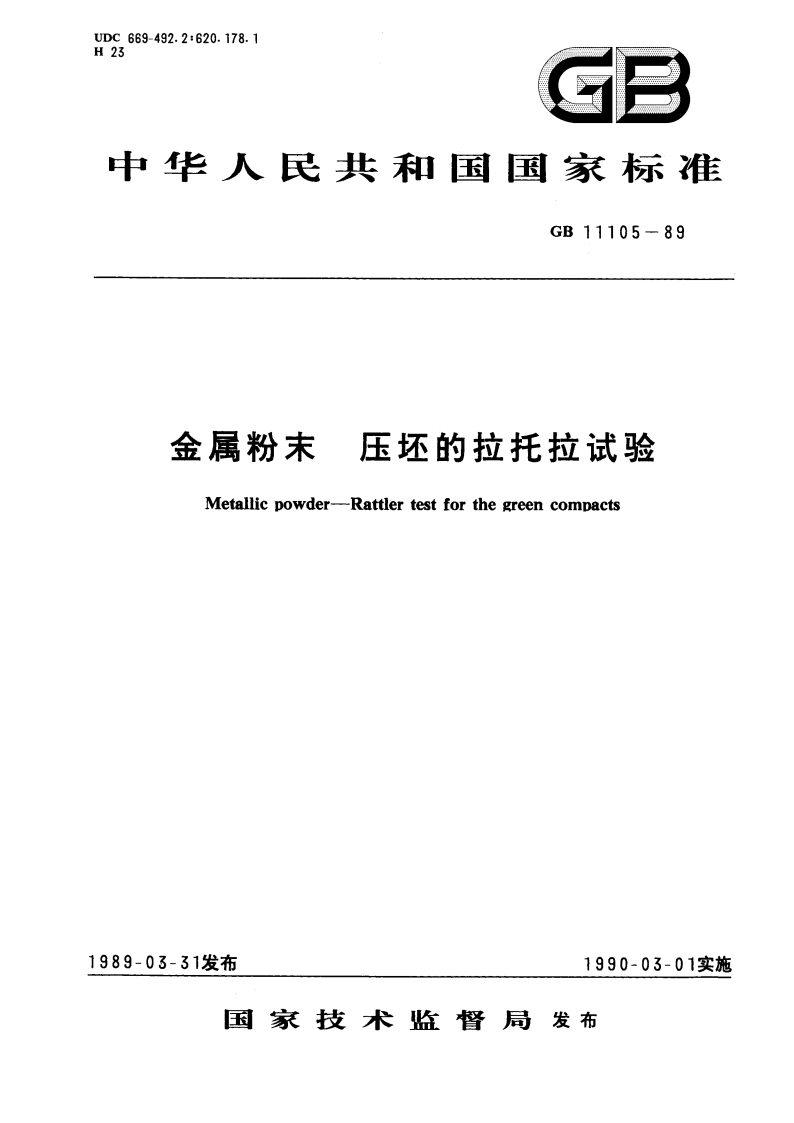

金属粉末 压坯的拉托拉试验 GBT 11105-1989.pdf

中华人民共和国国家标准金属粉末压坯的拉托拉试验GB11105-89Metallie powder-Rattler test for the green compacts1主题内容与适用范围本标准规定了测定金属粉末成形性的拉托拉试验方法。本标准适用于粉末压坯的耐磨性和端角部位的耐撞击性的测定。2方法原理将在规定条件下冷压成形的粉末压坯，置于拉托拉试验装置里，启动马达使金属丝网编制的圆简形笼子转动，压坯与网笼碰撞及压坯之间相互摩擦碰撞，求出固定转数下的试样失重。3仪器本仪器是由网孔为1190um(14目)青铜网制成的圆筒形状的笼子，驱动该笼子的马达和自动控制转数的装置组成的。该笼子的形状和主要尺寸见附录A(参考件)。4试样4.1试样尺寸4.1.1圆柱形试样，其横截面面积为1士0.01cm2。4.1.2试样高度与直径11.3mm相当。4.1.3五个试样高度的偏差不超过士2%。4.2试样制备4,2.1根据用户需要或粉末的技术条件确定润滑方式a.模壁润滑：将1008硬脂酸锌粉置于1000mL的溶剂（如乙醇、丙酮等）中，搅拌均匀，用软而洁净的棉纱或脱脂棉蘸适量的上述混合液，擦涂模腔和上下模冲，或将此混合液注满模腔，再立即倒出，待挥发后模腔表面留下一层润滑剂薄膜。b.粉末润滑：在粉末中均匀地混入规定数量的固体润滑剂（如硬脂酸锌粉等）。4.2.2成形模具工作面的粗糙度R,不大于0.16um。4.2.3根据有关规定确定成形压力和压制方式（单、双向压制），将一定量的粉末压制成形。5试验步骤5.1测量试样的直径和高度，量具精度为0.02mm。5.2称量在相同压力下成形的五个试样，精确到0.01g。5.3将称量的五个试样，装入转筒里，启动马达，以87士10r/min的转数转动1000转，取出试样，并称量，精确到0.01g。中国有色金属工业总公司1989-02-23批准1990-03-01实施1
