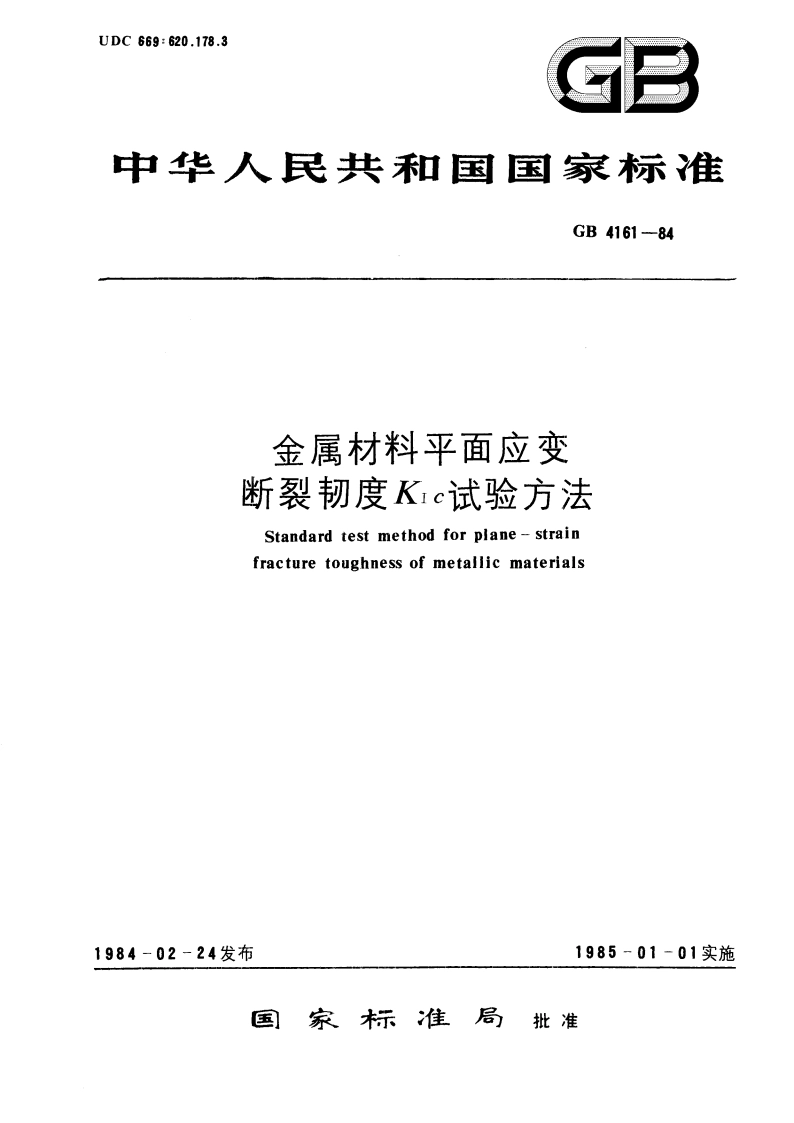

金属材料平面应变断裂韧度 KIc试验方法 GBT 4161-1984.pdf

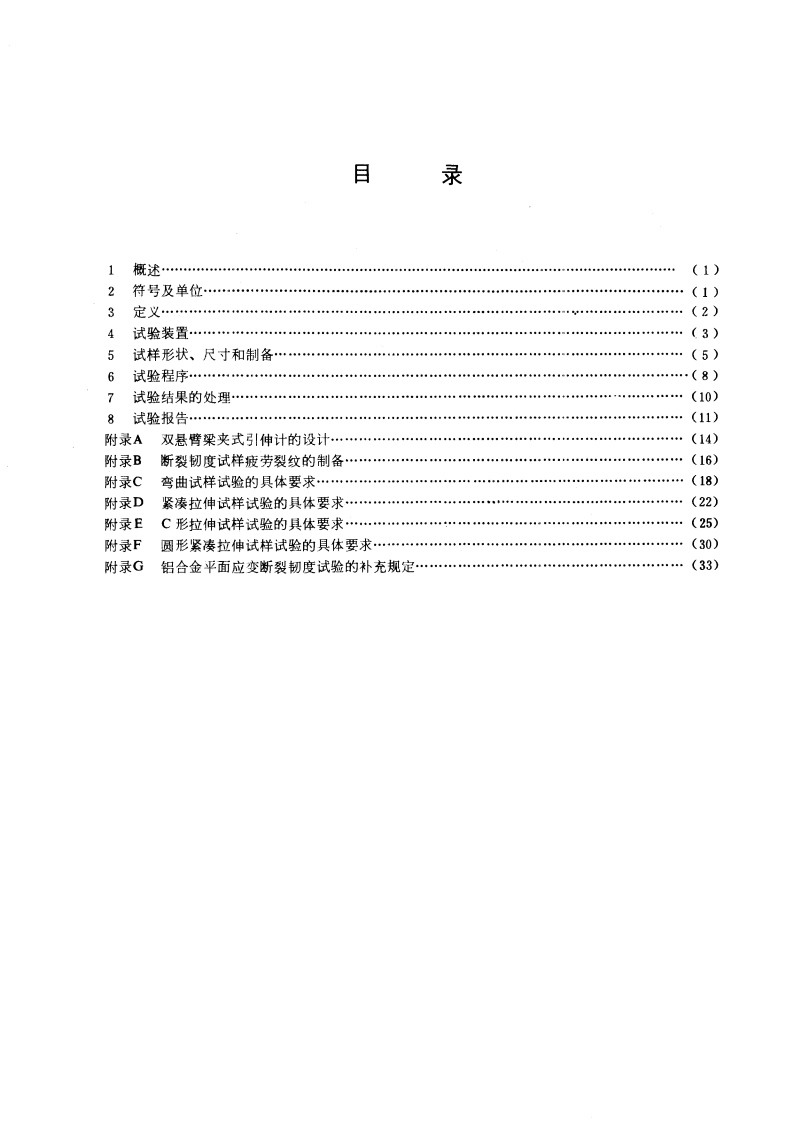

目录1概述(1)2符号及单位(1)3定义(2)4试验装置(3)5试样形状、尺寸和制备(5)6试验程序(8)7试验结果的处理(10)8试验报告(11)附录A双悬臂梁夹式引伸计的设计(14)附录B断裂韧度试样疲劳裂纹的制备(16)附录C弯曲试样试验的具体要求(18)附录D紧凑拉伸试样试验的具体要求(22)附录EC形拉仲试样试验的具体要求(25)附录F圆形紧凑拉伸试样试验的具体要求(30)附录G铝合金平面应变断裂韧度试验的补充规定(33)GB4161-84W一一试样宽度，mm,B,一试样厚度，mm:W一a一一试样韧带尺寸，mm:S一一弯曲试验跨距，mm,L一一三点弯曲试样总长度或C形拉伸试样加载孔中心线处的外圆弦长，mm:r,一C形拉伸试样的内半径，mm,r一一C形拉伸试样的外半径，mmX一一C形拉伸试样加载孔的偏置尺寸，mm:D一一圆形紧凑拉伸试样的直径，mm:”一一圆形紧凑拉伸试样的半径，mm,f一一平断口部分的宽度，mm:af一一疲劳裂纹长度，mm;a一一裂纹长度（机加工缺口长度加疲劳裂纹长度），mm,f(品)一一试样几何形状因子：P一一试验载荷，kgf:P,、P。一一按图11确定的载荷值，kgf,Pmx一一试样所能承受的最大载荷，kg,Pfmax一最大疲劳载荷，kg:Pfmin一一最小疲劳载荷，kgf,V一一裂纹嘴两侧刀口张开位移，mm:E一一弹性模量，kgfmm2,0y一一屈服强度o。.2,kgfmm,o1一温度T,时的屈服强度，kgfmmo,2-一温度Tz时的屈服强度，kgfmm,K:一应力强度因子，MNm号，或MPam古(kgfmm力：K1e一一平面应变断裂韧度，MNm立或MPam士(kgfmm是)：Kg一Kie的条件值，MPam(kgfmm)，K/mx一预制疲劳裂纹时的最大应力强度因子，MPam(kgfmm):Kfml。一一预制疲劳裂纹时的最小应力强度因子，MPam寸(kgfmm),K一一应力强度因子幅度，K=Krx-Kimin,MPam(kgfmm-生)：k,一应力强度因子速率，MPam/s(kgfmm/s)P一一加载速率，kN/s(kg/s),R一三点弯曲试样的试样强度比：R,一一紧凑拉伸试样的试样强度比：R,。一C形拉伸试样的试样强度比：R,一一圆形紧凑拉伸试样的试样强度比。注：MPam=MNm,MPa=MNm。1 kgf=9.807 N,1 kgfmm=0.310 MPa m.3定义3.1应力强度因子K:MNm主(kgfmm)一线弹性介质中，I型裂纹顶端的应力场强度K:=limito,(2r)+r=目2
