金属氢化物-镍电池负极用稀土系AB5型贮氢合金粉 GBT 26412-2010.pdf

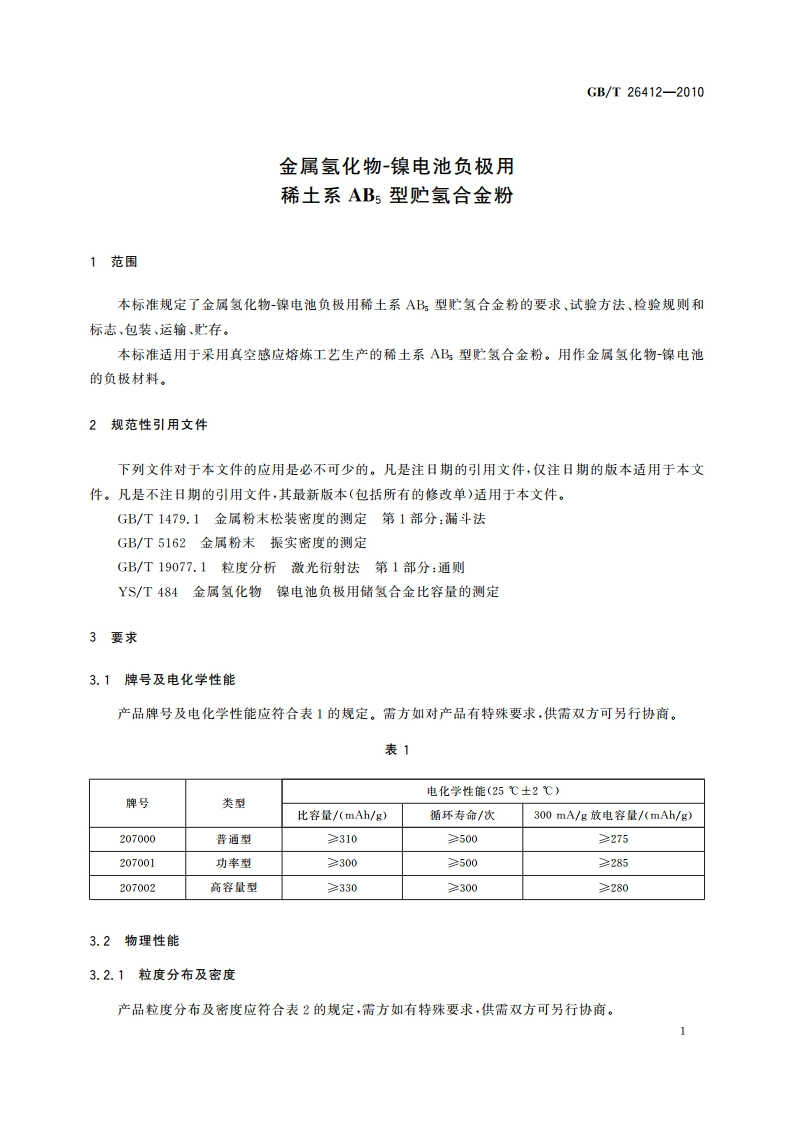

GB/T26412-2010有效。4.1.3300mA/g放电容量被测电极按4.1,1中规定测定比容量后，充放电电流密度(I)选取300mA/g,充电1,2h,充放电后阁置时间为10min,放电相对于Hg/HgO/6mol/LKOH参比电极的截止电位为一600mV,放电容量达到最大稳定值即为300mA/g放电容量，记为C,C的计算参照YS/T484的规定进行。误差2%以内的数据视为有效。4.2物理性能4.2.1粒度分布产品粒度分布测试按GB/T19077.1的规定进行。4.2.2密度产品松装密度测试按GB/T1479的规定进行，振实密度测试按GB/T5162的规定进行。4.2.3压力-组成等温线(Pressure-Composition Isotherms,即PCI)特性PCI特性的测试可按供需双方共同商定的方法进行。4.3外观产品外观用目测检查。5检验规则5.1检查与验收5.1.1检查产品应由供方质量监督部门进行检验，保证产品符合本标准规定，并填写质量证明书。5.1.2验收需方应对收到的产品按本标准的规定进行检验。如检验结果与本标准规定不符时，可在自收到产品之日起，两个月内向供方提出，由供需双方协商解决。如需仲裁，可委托双方认可的单位进行，并在需方共同取样。5.2组批产品应成批提交检验，每批由同一牌号、同一生产工艺制成的相同组分和同一粒度分布的材料组成，5.3检验项目每批产品应进行比容量、粒度分布、外观的检验，其他性能进行抽检。5.4取样与制样电化学性能和物理性能的仲裁取样件（袋）数可按表4规定进行。母件（袋）取样50g,混匀后用四
