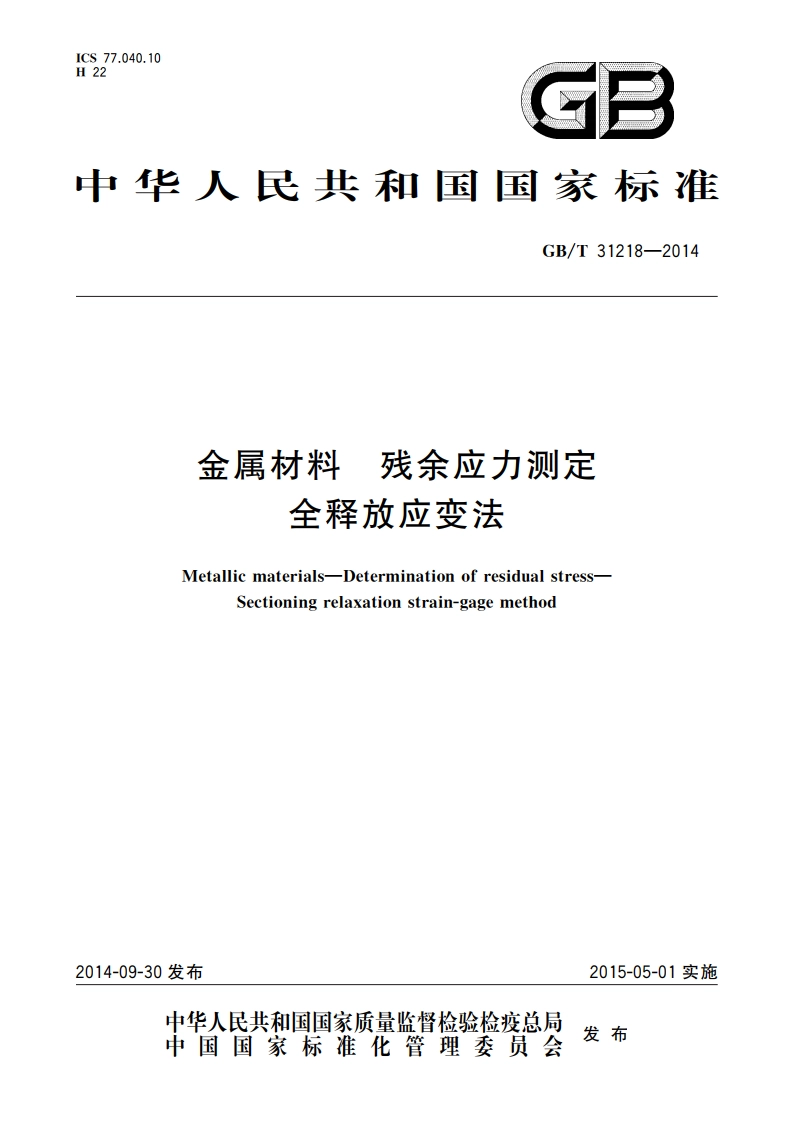

金属材料 残余应力测定 全释放应变法 GBT 31218-2014.pdf

GB/T31218-2014表1（续）符号说明单位8沿应变计3方向的残余应力MPa69沿x方向的残余应力（主应力方向）MPa0,沿y方向的残余应力（主应力方向）MPa5原理在含有残余应力的试件中（如焊接试板），由于材料的整体性经分割切块后，原切割试件中残余应力就要发生变化（所谓的应力释放，见图1），导致试块的尺寸也要发生相应变化：拉应力区材料缩短，压应力区材料伸长。这种缩短或伸长的变化量可以由长度敏感的测试元件获得，如电阻应变计或机械引伸仪，测得的相对长度变化量就是应变变化，即释放应变。附录A介绍了电阻应变计测量应变方法。释放应变与残余应力的关系始终满足虎克定律，根据一维和二维应力场（由不同类型的应变计获得)，采用7.8中相应的计算公式即可求出最终的残余应力大小。在附录B推荐了三维应力场的测量方法。一焊缝切线1切割线2-切割线7中中仲1应变计切制线8图1全释放应变法测量残余应力示意图6设备和应变计6.1应变记录仪应变仪至少应满足JJG623中的1.0级要求，并应经计量部门定期检定。连接应变计和应变仪的导线应尽量短，一般不应超过10m。6.2应变计6.2.1宜选用图2所示的单向、双向或三向应变计。图2)中敏感栅1和敏感栅3成90，敏感栅2与敏感栅1成45或135。常用的应变计为常温箔式应变计（花），电阳值为120或602。6.2.2为了测量的方便性和准确性，所选用的应变计（花）外形基底尺寸不宜太大，长宽尺寸推荐5mm10mm:敏感栅的长宽尺寸为1mm3mm。
