金属平均晶粒度测定法 GBT 6394-2002.pdf

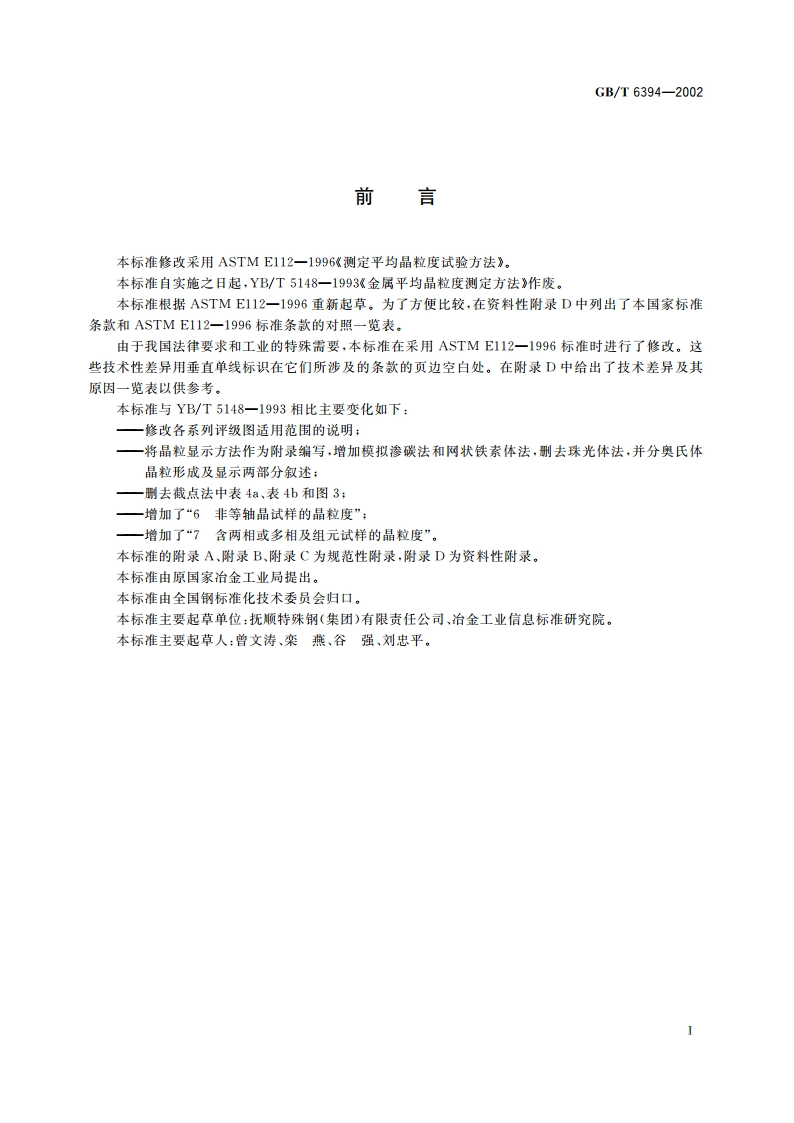

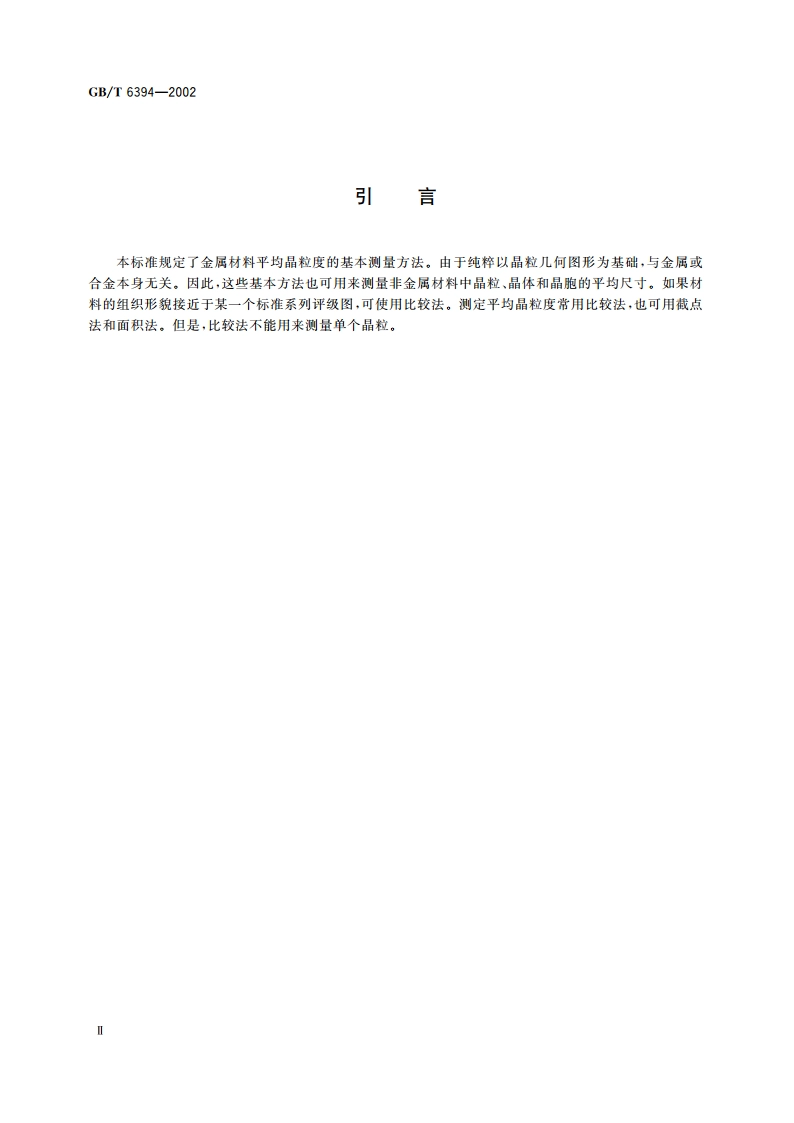

GB/T6394-2002金属平均晶粒度测定方法1范围1.1本标准规定了金属组织的平均晶粒度表示及评定方法。这些方法也适用于晶粒形状与本标准系列评级图相似的非金属材料。这些方法主要适用于单相晶粒组织，但经具体规定后也适用于多相或多组元的试样中特定类型的品粒平均尺寸的测量。1.2本标准使用晶粒面积、晶粒直径、截线长度的单峰分布来测定试样的平均晶粒度。这些分布近似正态分布。本标准的测定方法不适用于双蜂分布的晶粒度。1.3本标准的测量方法仅适用平面品粒度的测量，也就是试样截面显示出的二维品粒，不适用于试样三维晶粒，即立体晶粒尺寸的测量。1.4本标准仅作为推荐性试验方法，它不能确定受检材料是否接收或适合使用的范围。2术语和定义下列术语和定义适用于本标准。2.1晶粒grain品界所包围的整个区域，即是二维平面原始界面内的区域或是三维物体内的原始界面内所包括的体积。对于有李生界面的材料，李生界面忽路不计。2.2品粒度grain size品粒大小的量度。通常使用长度、面积、体积或品粒度级别数来表示不同方法评定或测定的品粒大小，而使用晶粒度级别数表示的晶粒度与测量方法和计量单位无关。2.3晶粒度级别数grai-si e number2.3.1显微品粒度级别数G micro-grain size number G在100倍下645.16mm2面积内包含的品粒个数N与G有如下关系：N=2-12.3.2宏观晶粒度级别数G macro-grain size number G在1倍下645.16mm2面积内包含的品粒个数N与Gm有如下关系：N=2Gm2.4符号本标准采用的符号见表1所示。
