金属和合金的腐蚀 大气腐蚀性 腐蚀等级的指导值 GBT 19292.2-2003.pdf

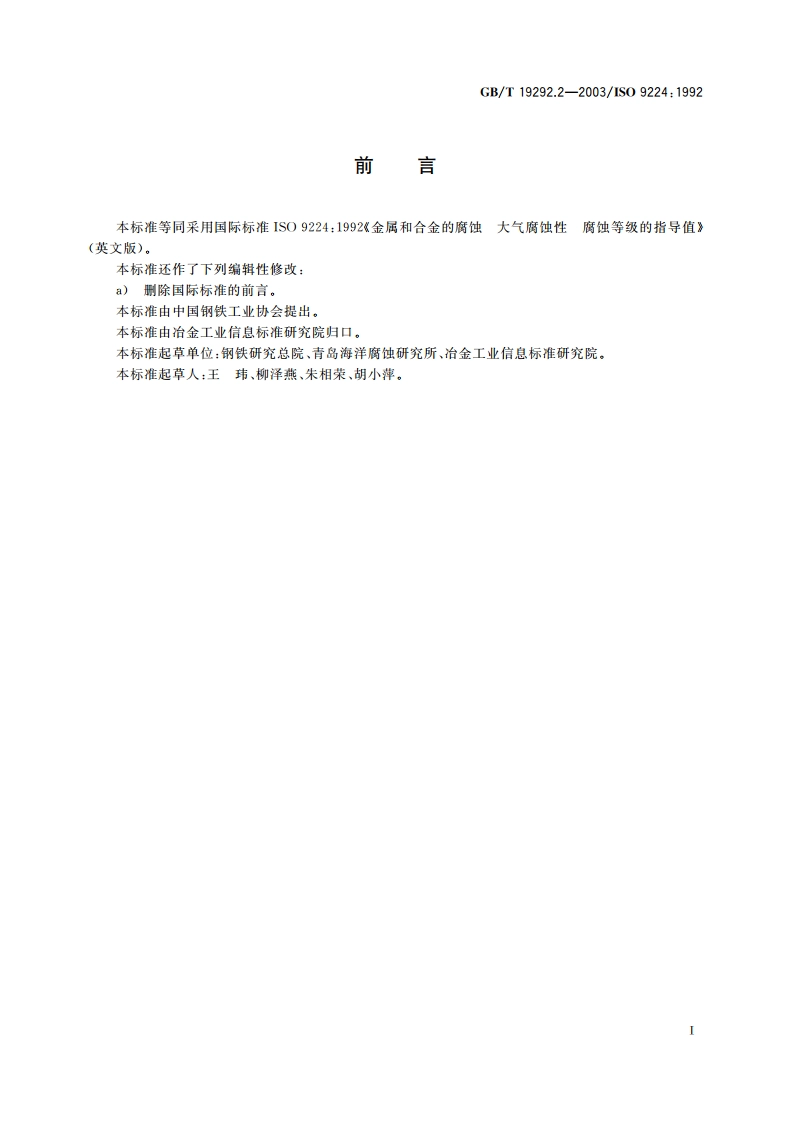

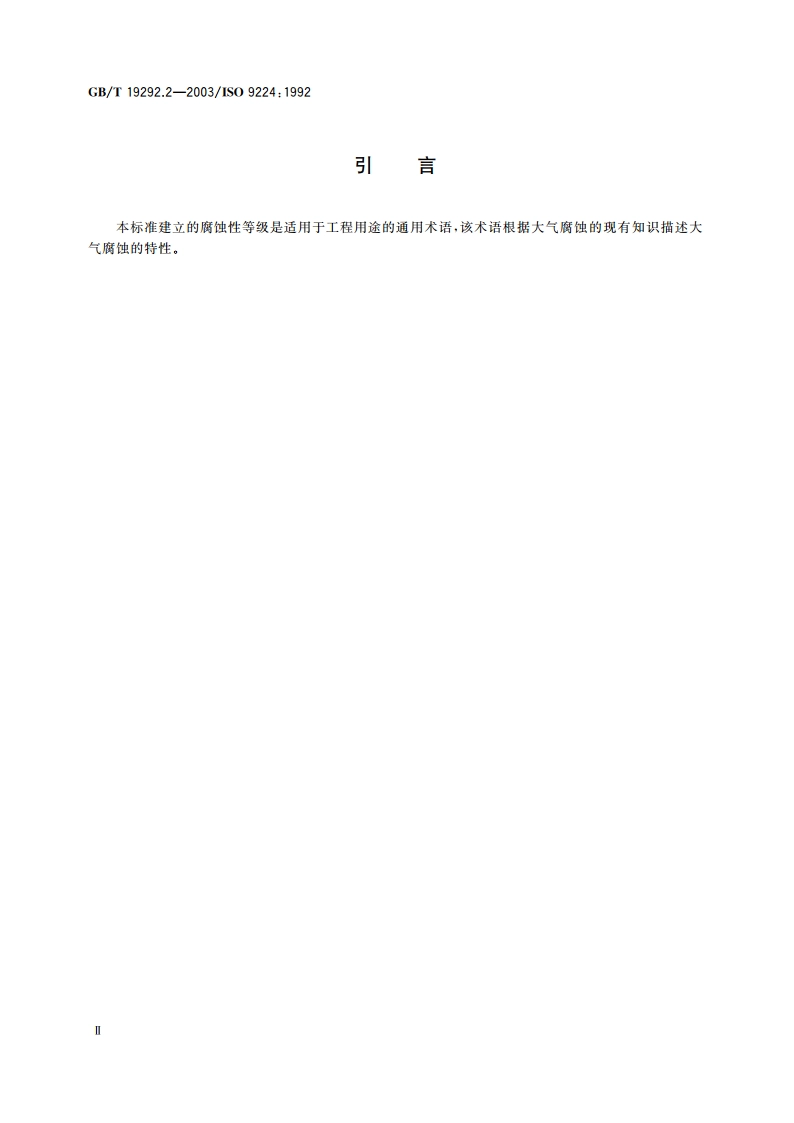

GB/T19292.2-2003/1S09224:1992前言本标准等同采用国际标准IS09224:1992金属和合金的腐蚀大气腐蚀性腐蚀等级的指导值(英文版)。本标准还作了下列编辑性修改：a)删除国际标准的前言。本标准由中国钢铁工业协会提出。本标准由治金工业信息标准研究院归口。本标准起草单位：钢铁研究总院，青岛海洋腐蚀研究所、治金工业信息标准研究院。本标准起草人：王玮、柳泽熊、朱相荣、胡小萍。GB/T19292.2-2003/1S09224:1992hgnn=4n444414n444444444(2)tz-t式中：h,一时间间隔内的腐蚀深度，单位为微米（m):2和一均匀腐蚀与时间关系的曲线中的线性部分对应的时间（大于10年）。4不同腐蚀性等级下大气的长期腐蚀行为4.1不同腐蚀性等级大气中的长期腐蚀行为可从以下几个方面表征不同金属及其同族金属：)暴晒前10年的平均腐蚀速将；b)稳态腐蚀速节；c)腐蚀破坏形式。4.2对于大多数金属，最初的腐蚀速率大于稳态腐蚀速率，因此腐蚀程度应用最初10年的平均腐蚀速率乘以10再加上剩余使用寿命与稳态腐蚀速常的积计算得到。4.3对于碳钢、锌、铜、铝和耐候钢的暴晒头10年的平均腐蚀速节和稳态腐蚀速常列于表1。表1碳钢、耐候钢、锌、铜和铝在不同腐蚀等级的大气中的腐蚀速率的指导值单位为微米/年最初10年平均腐蚀速率(r,)金属ciC2C3C4C5碳钢rw0.50.5rm55r1212r,3030r,100耐候钢w0.10.1r22rw88r1515rw80锌w0.10.1rw0.50.5rw22rw44rw10铜w0.010.01r0.10.1rw1.51.5rw33rw5铝Tw0.01rw0.0250.025rw0.2参见注5参见注5隐态腐蚀速率(n)金属C1C2C3C4C5碳钢n0,10.1nm1.51.5n,66nm2020nn90耐候钢nn0,10.1n11nm55nm1010nn80锌nm0.050.05nn0.50.5nn22nn44nm10铜n0.010.01n0.10.1nm11n,33nn5铝忽略0.01nm0.020.0299.5%）为基础，这种纯铝像绝大多数铝合金一样在大气中的腐蚀速率随时间而降低，然而，这些衡使速率是基于平均失重结果，但腐蚀破坏通常为点蚀形式，因此，表中所列腐蚀速率不表示点蚀的腐蚀速率。点蚀速率也随攀露时间而降低，商业纯铝，含镁、锰或硅为主要合金化元素的铝合金以及铝包覆材料的耐蚀性北含有大量钥、锌或铁的铝合金的耐蚀性好。含有大量镁，锌和铁的合金易于发生其它形式的局部腐蚀如应力腐蚀断裂、层蚀和晶间腐蚀，注5：在由腐蚀等级C4和C5定义的大气中，腐蚀速率明显增加，局部腐蚀作用成为重点，在这两种腐蚀等级中，有关均匀腐蚀的数据会使人误解，
