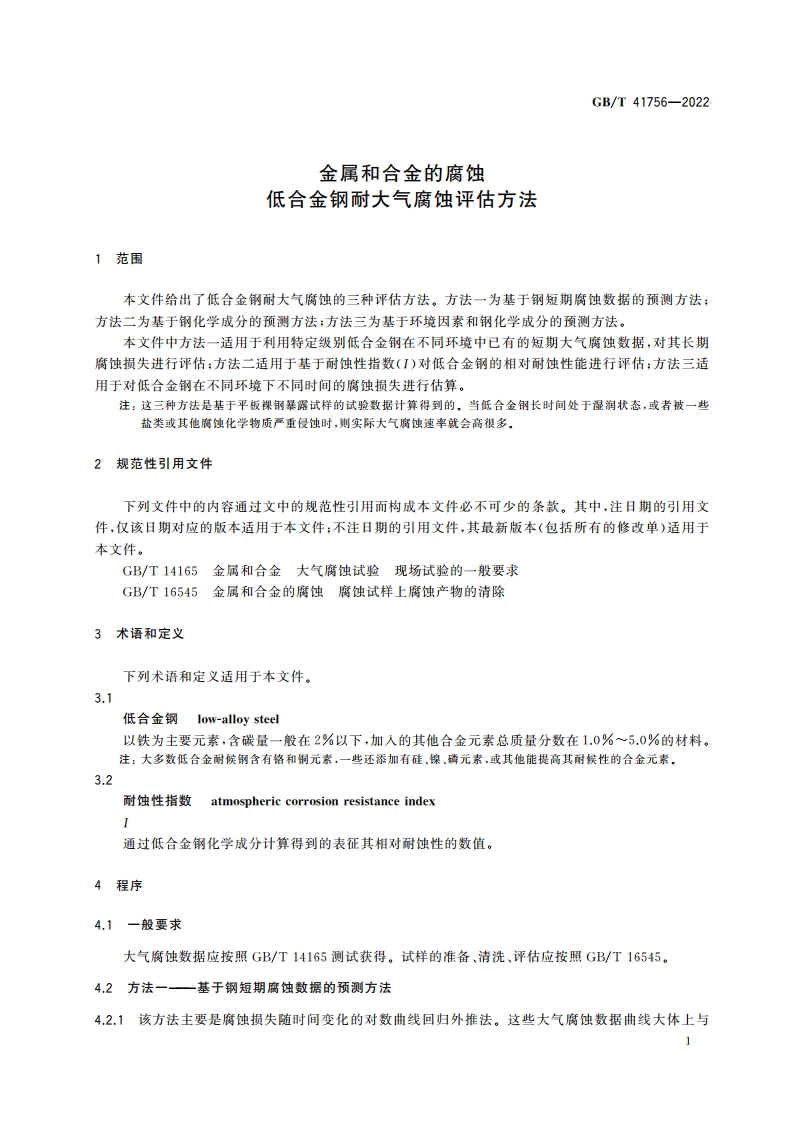

金属和合金的腐蚀 低合金钢耐大气腐蚀评估方法 GBT 41756-2022.pdf

GB/T41756-202243方法二一基于钢化学成分的预测方法4.3.1两种根据成分预测相对耐蚀性的方法第一种是基于Larabee-Coburn数据，得到工业大气中应用的Legault-Leckie方程计算耐使性指数(I),它的优点是应用相对简单，缺点是适用范围小，仅适用于合金元素为Cu、Ni、Cr、Si和P,并且成分限定范围较窄。第二种是基于Townsend数据，它的优点是适用钢的合金元素多，成分范围较宽，缺点是应用相对复杂，4.3.2基于Larabee-Coburn数据的预测方法4.3.2.1耐蚀性指数(I)的计算见式(5)，指数越高，钢的耐蚀性越好。I=26.01(%Cu)+3.88(%Ni)+1.20(%Cr)+1.49(%Si)+17.28(%P)-7.29(%Cu)(%Ni)-9.10(%Ni)(%P)-33.39(%Cu)2.5)式中：%一化学成分质量分数。注：对于海洋与半乡村气候，通过Legaul-l,ckie方程可计算出相似的耐蚀性指数，其所计算的不同成分钢的耐蚀性指数的排序是相同的。但因方程是基于工业大气环境腐使数据所得，所以，在应用于其他环境低合金钢耐蚀性评价时需谨试，4.3.22式(5)应在低合金钢化学成分符合Larabee-Coburn数据的原始试验材料成分范围内时使用。限制如下：a)Cu0.51%：b)Ni1.10%；c)Cr1.30%：d)Si0.64%：c)P0.12%。4.3.2.3附录B中列出了通过Larabee-Coburn方法计算几种低合金钢耐蚀性指数(I),并进行耐蚀性对比的例子。4.3.3基于Townsend数据的预测方法4.3.3.1在该方法中，依据式(6)和式(7)，计算得到A和B。A=a+a,n1n1n(6）B=b+bxn(7）式中：x,一钢各合金元素的质量分数。注：A和B为式(1)定义的腐使损失指数函数的常数：a。和b。为表1中给出的三种工业场所的系数：a:和b,为表1中给出的三种工业场所中每一个合金元素的系数，计算出A和B的值后，再利用式(2)、式(3)和式(4)计算三个场所的腐蚀损失、腐蚀速率和腐蚀时间。因该方法中三个场所系数4o、b,、a:和b:是基于工业环境获得的腐蚀数据拟合所得，因此，在应用于其他环境低合金钢耐蚀性评价时应谨慎。3
