金属和合金的腐蚀 人造气氛的腐蚀试验 间歇盐雾下的室外加速试验(疮痂试验) GBT 20121-2006.pdf

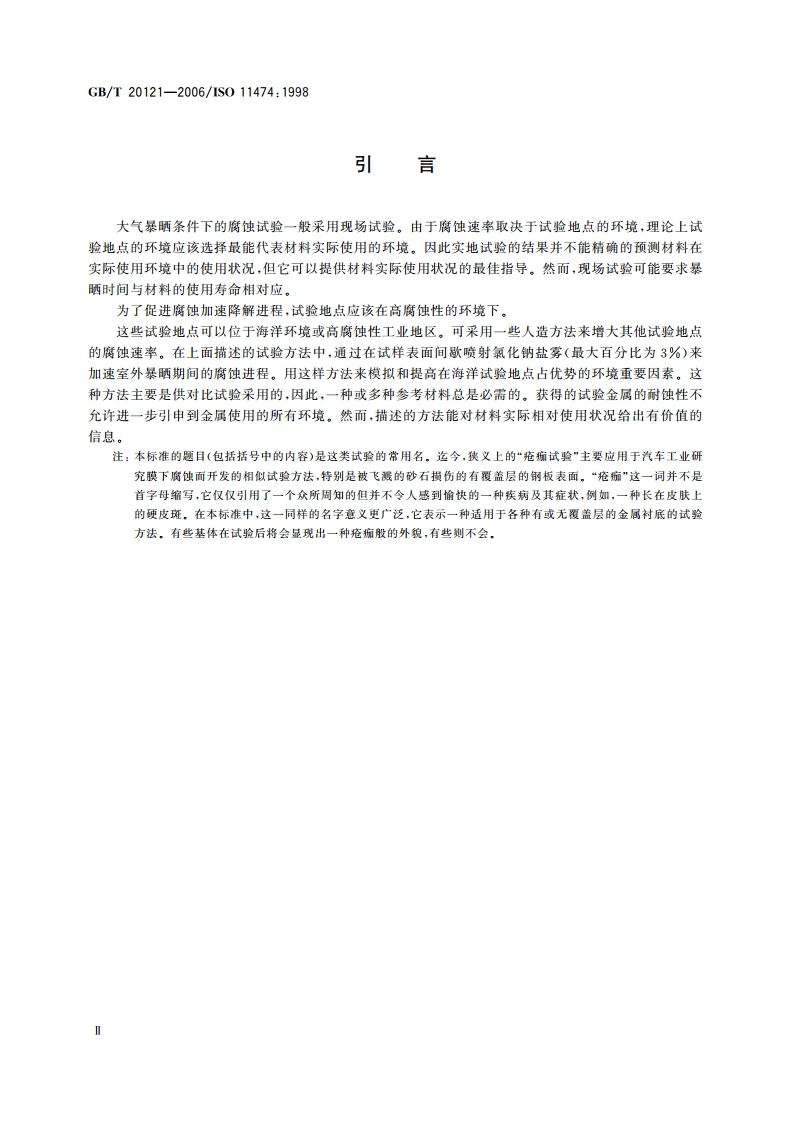

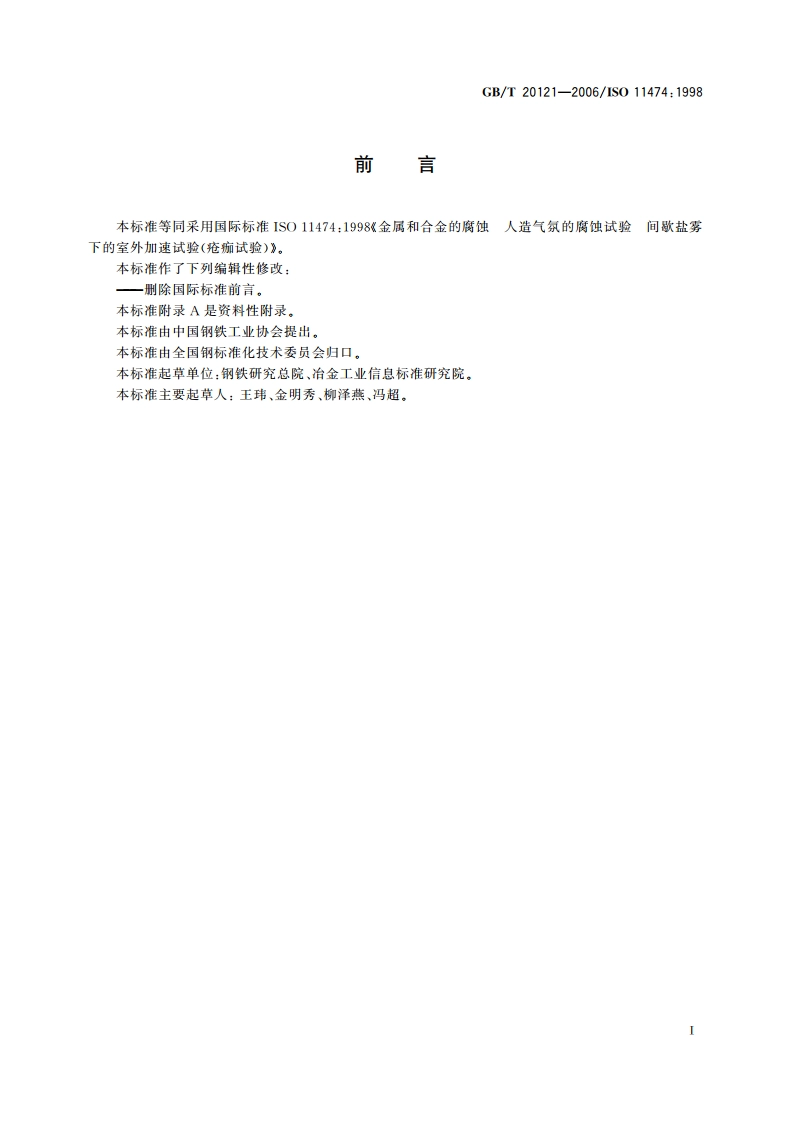

GB/T20121-2006/1S011474:1998金属和合金的腐蚀人造气氛的腐蚀试验间歇盐雾下的室外加速试验（疮痂试验）1范围本标准的目的是为了定义一种评估室外加速腐蚀试验中金属耐蚀性的方法，在本标准中，术语“金属”包括有或无腐蚀保护的金属材料。室外加速腐蚀试验适用于：一金属上的有机覆盖层：一金属覆盖层（阳极性或阴极性）：一化学转化覆盖层；一金属及其合金。本方法特别适用于表面处理系统的优化对比试验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括恸误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T16545金属和合金的腐蚀腐蚀试样上腐蚀产物的清除(GB/T16545一1996，idt ISO8407:1991)GB/T14165黑色金属室外大气綦露试验方法(GB/T14165一1993，neq IS08565:1992金属和合金大气腐蚀试验室外试验一般要求)GB/T19292.4金属和合金的腐蚀大气腐蚀性用于评估腐蚀性的标准试样的腐蚀速率的测定(GB/T19292.4-2003/1S09226:1992,1DT)1S02810色漆和清漆涂层的天然老化暴露和评定3试剂在蒸馏水或者去离子水中溶解足够量的氯化钠，使得其浓度达到30g/L士1g/L,制得盐溶液。使用的蒸馏水或者去离子水在25C土2条件下，其电导率应不高于2ms/m.氯化钠中各种杂质含量的最大许可值由表1给出。在使用之前，用每单位增量为0.3pH或更小的小范围pH试纸或电位计在25C土2C条件下测量盐溶液的pH值。如果测定的pH值在6.07.0范围之外，可通过向盐溶液中添加稀盐酸或分析纯的氢氧化钠来进行调节。表1杂质杂质最大质量分数/%方法倒0.001通过分光光度测定法或具有相似精确度的其他方法测定绿0.001通过分光光度测定法或具有相似带确度的其他方法测定俱化钠0.1通过干盐计算总数0.5通过干盐计算
