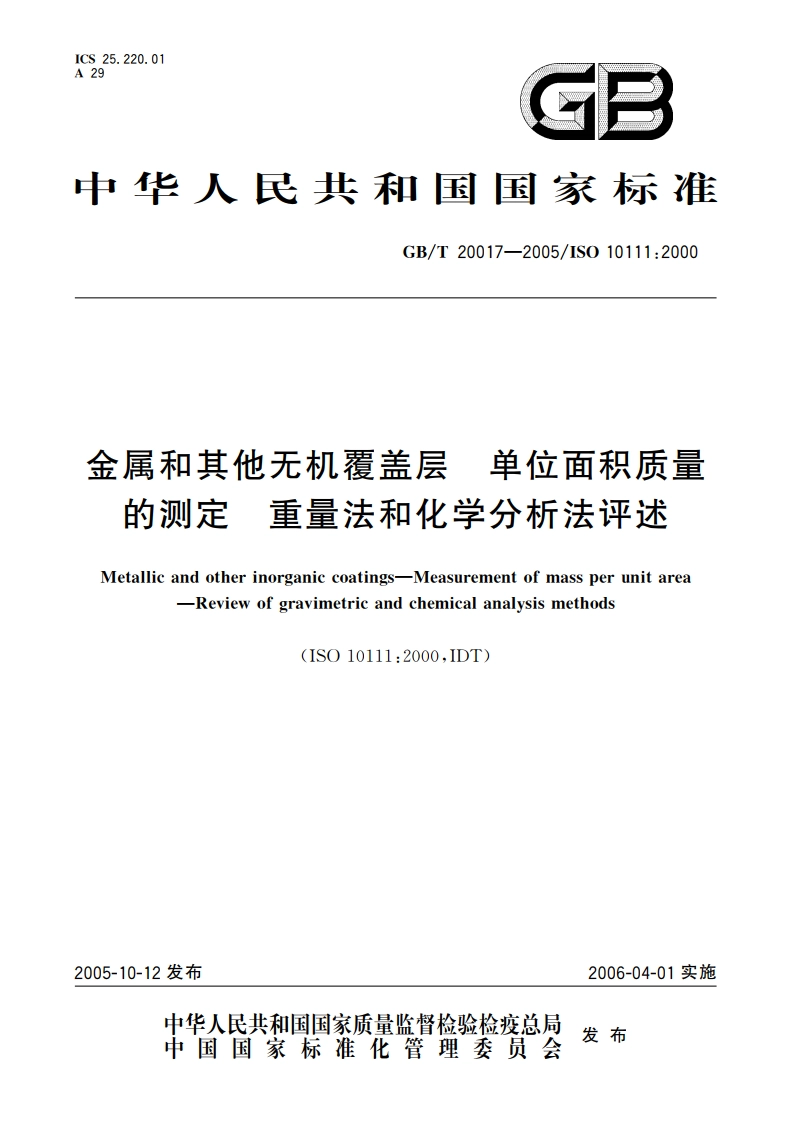

金属和其他无机覆盖层 单位面积质量的测定 重量法和化学分析法评述 GBT 20017-2005.pdf

GB/T20017-2005/1S010111:2000GB/T9792一2003金属材料上的转化膜单位面积质量的测定重量法(1S03892:2000,MOD)GB/T9799一1997金属覆盖层钢铁上的锌电镀层（qv1S02081:1986)GB/T12599一2002金属覆盖层锡电镀层技术规范与试验方法(1S02093:1986,MOD)GB/T13346一1992金属覆盖层钢铁上的镉电镀层(idt IS02082:1986)GB/T17461一1998金属覆盖层锡-铅合金电镀层(eqv IS07587:1986)IS08407:1991金属与合金的腐蚀腐蚀试验试样上腐蚀产物的除去3术语和定义GB/T3138中确立的术语和定义适用于本标准。4原理测量面上覆盖层的质量通过以下操作测定：)在不浸蚀基体的试剂或电解液中溶解覆盖层，称量溶解前后试样的质量；b)在不浸使覆盖层的试剂中溶解基休，然后称量溶解后覆盖层的质量：)覆盖层和基体两者都溶解，或只溶解覆盖层，然后定量分析所生成的溶液。由测量的质量和面积计算出覆盖层的表层密度，覆盖层的厚度根据质量、面积和覆盖层材质的密度计算。5专用设备表A.1(见第8和第9)涉及的特定方法需要某种专用的化学、电化学和化学分析设备。6试样的制备6.1尺寸试样应足够大，以便能够精确地测量面积和质量（见第8和第9）。6.2形状试片的形状以其表面面积易于测量为宜。通常矩形或圆形的试样较为合适。6.3边缘状况如果测量的面积小而且需要精确测量，就要对试样边缘进行整理以除去轮廓不清的覆盖层和疏松毛刺从而得到轮廓清晰并且直（矩形）的边缘。面积不足100m2时宜按所述方法进行整理。整理矩形试样边缘的方法之一是用两块塑料或金属板夹紧试样，并保证试样边缘和夹板的边缘对齐，然后用金相法研磨、抛光边缘。6.4热处理如果要溶解基体以得到完整的覆盖层，需要先对试样进行热处理以使覆盖层不会紧紧的卷起或破碎。某些1.5mg/cm2(小于0.9um)的金沉积层在基体溶解后将会破碎，但是在120C温度下热处理3,金沉积层将保持完好。测量覆盖层的厚度（代替表面密度）时，如果热处理会改变覆盖层材质的密度，则试样不能进行热处理。7覆盖层面积的测量7.1测量方法由于面积测量的精确度要高于表面密度测量的精确度，因此面积测量的方法取决于要求的精确度和试样尺寸。在较大的厚度范用内，重量法的测量不确定度通常不超过5%（见GB/T9792)。
