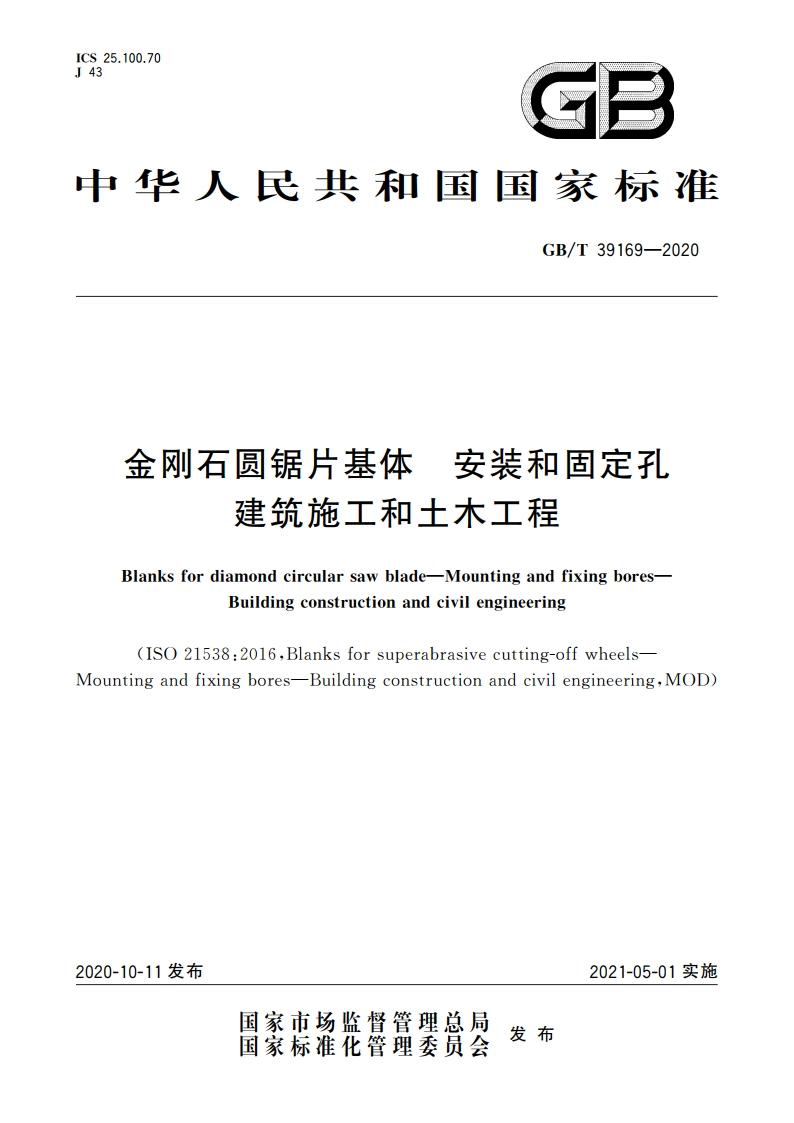

金刚石圆锯片基体 安装和固定孔 建筑施工和土木工程 GBT 39169-2020.pdf

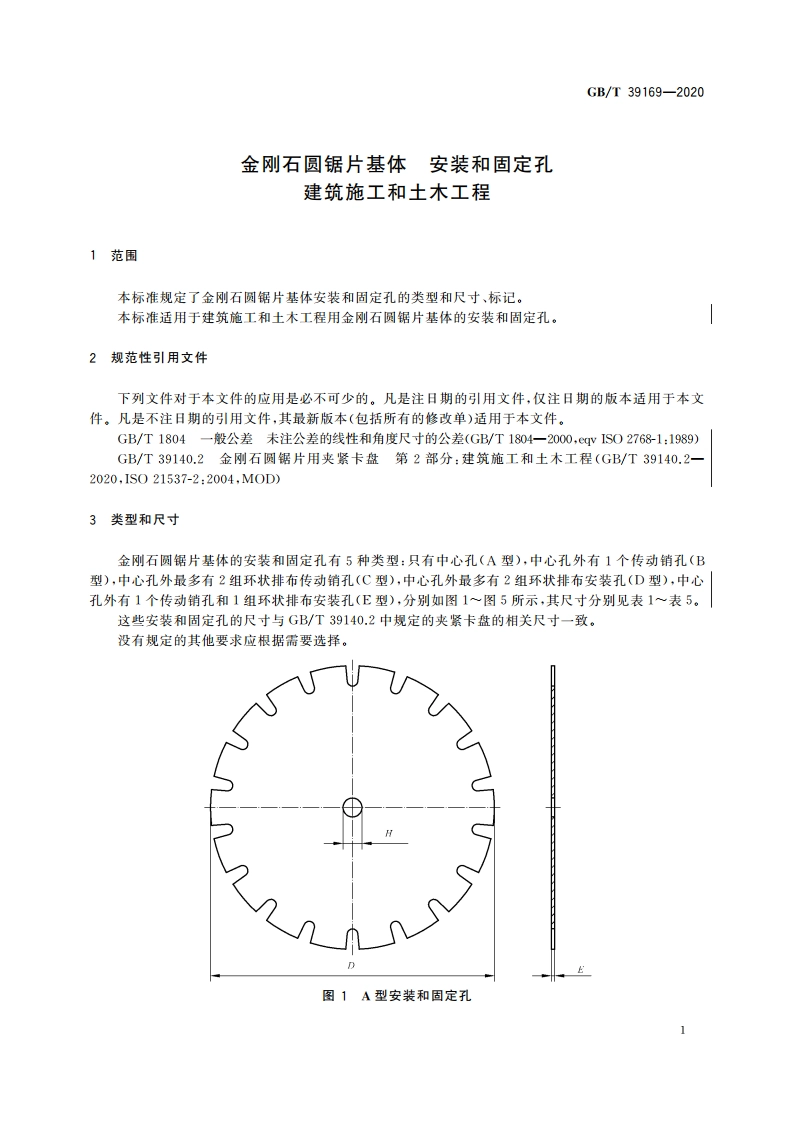

GB/T39169-2020金刚石圆锯片基体安装和固定孔建筑施工和土木工程1范围本标准规定了金刚石圆锯片基体安装和固定孔的类型和尺寸、标记。本标准适用于建筑施工和土木工程用金刚石圆锯片基体的安装和固定孔。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1804一般公差未注公差的线性和角度尺寸的公差(GB/T1804一2000，cqv1S02768-1:1989)GB/T39140.2金刚石圆锯片用夹紧卡盘第2部分：建筑施工和土木工程(GB/T39140.2一2020,IS021537-2:2004,M0D)3类型和尺寸金刚石圆锯片基体的安装和固定孔有5种类型：只有中心孔(A型)，中心孔外有1个传动销孔(B型)，中心孔外最多有2组环状排布传动销孔(C型)，中心孔外最多有2组环状排布安装孔(D型)，中心孔外有1个传动销孔和1组环状排布安装孔(E型)，分别如图1图5所示，其尺寸分别见表1表5。这些安装和固定孔的尺寸与GB/T39140,2中规定的夹紧卡盘的相关尺寸一致。没有规定的其他要求应根据需要选择。0图1A型安装和固定孔1
