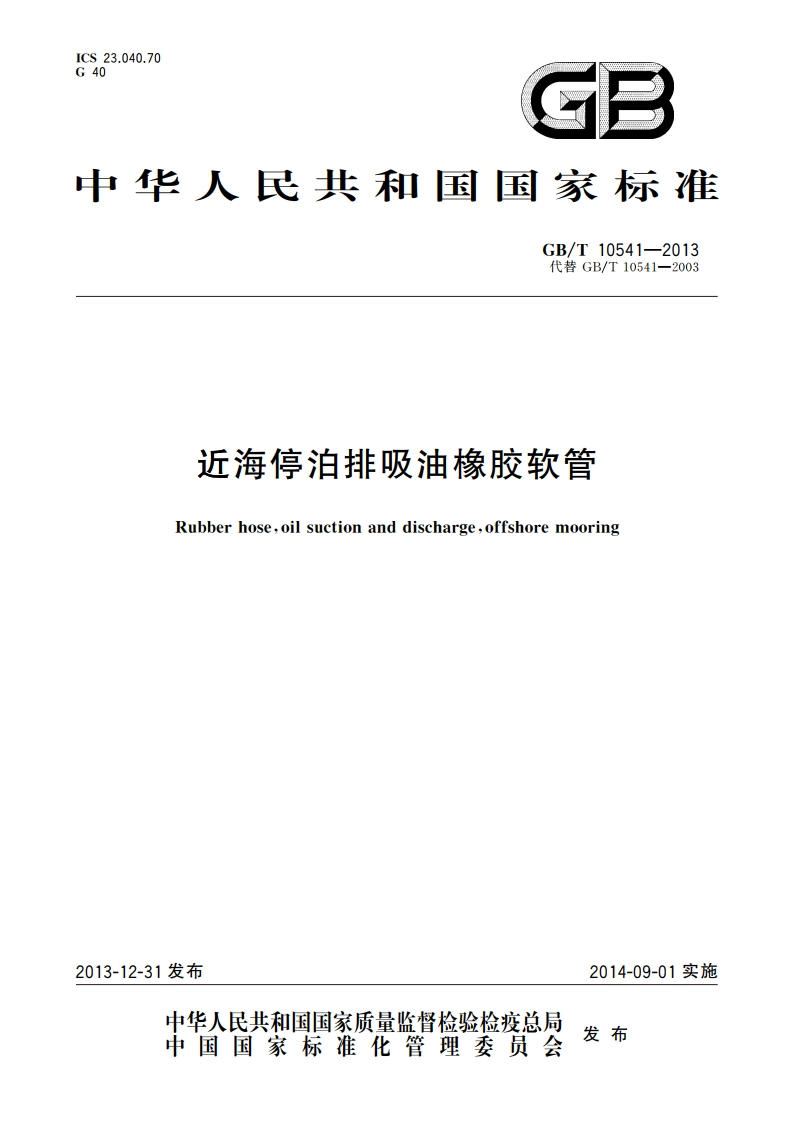

近海停泊排吸油橡胶软管 GBT 10541-2013.pdf

GB/T10541-2013生产实际使用枚胶软管外，还生产一种鉴定用橡胶软管，3.2结构3.2.1软管橡胶软管由内衬层、增强层、外覆层构成。根据要求可有适当的附加增强层、导电连接线、法兰连接件、浮体材料和缓冲层。3.2.1.1内衬层内村层胶料覆盖整个管腔，包括法兰端面部分，用于物料运输过程中对软管增强层的保护。3.2.1.2增强层软管的增强层包括如下结构：)挂胶的织物帘布或钢丝帘布增强层。b)嵌入胶料中的金属螺旋线或环，或其他相似类型的增强。c)额外增强层，可与a、b或a和b组合一起使用。3.2.1.3外覆层覆盖整个软管的外层胶料，用于在各种海洋环境中对软管的保护。3.2.2法兰连接件3.2.2.1连接件应采用符合GB/T8163或含碳量达0,23%的脱氧钢或半脱氧钢并具有标准重量的钢管，钢管可为无缝钢管或双埋弧焊接的钢管。或以符合GB/T1298一2008或含碳量达0.23%的脱氧钢或半脱氧钢钢板焊接。所有焊接都要拍摄100%射线探伤照片。焊接在连接件上的用于固定增强层的挡环，应采用最高含碳量为0.23%的脱氧钢或半脱氧钢。所有焊接用湿磁粉检验。3.2.2.2法当法兰材料应符合ASTM A-105或同等标准要求，最大含碳为0.25%。法兰和连接件之间的环形焊缝应拍摄100%射线探伤照片。3.2.2.3涂层法兰外表面，应通过热浸镀锌或采购商能接受的其他方式予以保护。3.2.2.4螺孔在完成所有测试后，软管一揣的法兰螺孔与另一端的法兰螺孔成一直线，公差为一个孔径。3.2.2.5标记应在法兰边缘焊接上可长期保留的生产年份和软管编号。在软管的一端法兰边缘标记字母“A”,另一端法兰边缘标记字母“B”,用于在加工成型过程中标识加工操作的顺序。3.3尺寸软管内径尺寸为：150mm、200mm、250mm、300mm、400mm、500mm,600mm。
