计算机辅助工艺设计 系统功能规范 GBT 28282-2012.pdf

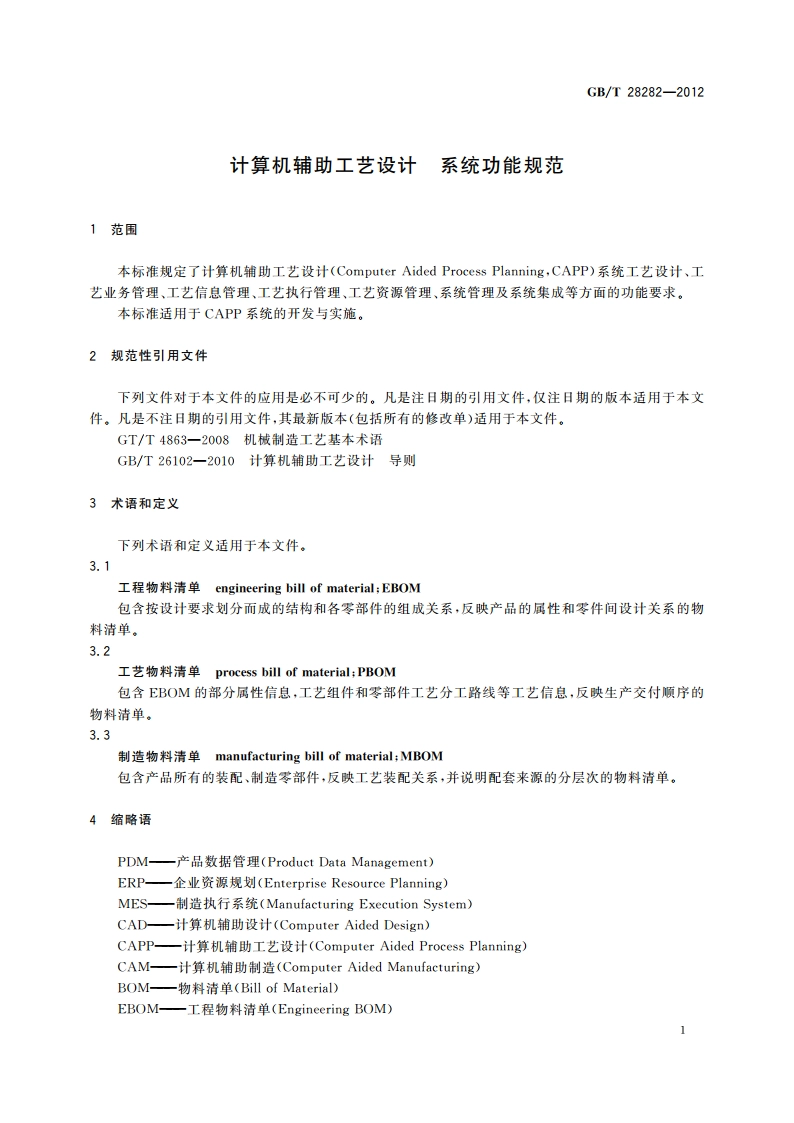

GB/T28282-2012功能构件或工具集构成：)企业应用层根据企业业务流程需要进行封装和组织系统业务功能，满足产品工艺、专业工艺的设计、管理和应用需要：)用户视图层为不同用户按照其角色权限配置相应的操作视图。6CAPP系统功能要求6.1总则CAPP系统应具备产品工艺性审查、工艺方案设计、工艺路线制定等企业级工艺规划管理功能，并满足产品制造各专业工艺业务包括材料定额、工艺规程设计、指令文件编辑等和工艺管理的需要，同时，CAPP系统应支持产品工艺配置、工艺发布和工艺执行等功能。从系统软件功能结构上，这些功能需求可由工艺设计、工艺业务管理、工艺信息管理、工艺执行管理、系统管理和系统集成等功能构件实现。6.2工艺设计功能工艺设计功能包括PBOM/MBOM管理、工艺性审查、工艺方案制定、工艺路线制定、材料定额、工艺规程设计、指令性工艺文件编辑、工时定额等功能。)以交互式设计方式为基础，能够检索浏览已有工艺数据，支持工艺资源、制造资源及材料数据库的检索应用：b)能够查询浏览产品信息：)支持二维工程图、三维模型、多媒体等在工艺设计中的应用。6.2.1工艺性审查在产品设计过程中，CAPP系统应提供工艺性审查功能，支持产品并行设计的需要。具体功能要求如下：)能够浏览产品信息，包括零部件三维模型/轻量化模型或二维工程图、零部件材料信息、技术要求等；b)能够查询企业工艺资源信息：)能够集成应用相关工程分析仿真系统工具：d)能够反馈工艺性审查意见，记录并形成相应文件，6.2.2PBOM/MBOM管理PBOM是组织和管理产品工艺数据的主线。CAPP系统应能够完成工艺物料清单(PBOM)的编制和管理，具体功能要求如下：a)PBOM的构建1)在EBOM的基础上，为满足制造工艺需要，重新定义的零组件装配关系，同时过滤EBOM中零部件部分属性信息，形成PBOM:2)根据工艺需要，对PBOM节点进行增加、删除、移动等操作，3)可通过与PDM/CAD集成方式或其他数据集成方式获取EBOM信息；4)对PBOM节点的属性进行编辑维护，可补充完善产品及其零组件的信息：5)可有效区分标准件、外购件、外协件、特种加工工艺件。b)PBOM的管理1)可浏览查询相关产品信息，如产品零部件模型或工程图、材料信息、管理信总等：
