计算机辅助工艺设计 导则 GBT 26102-2010.pdf

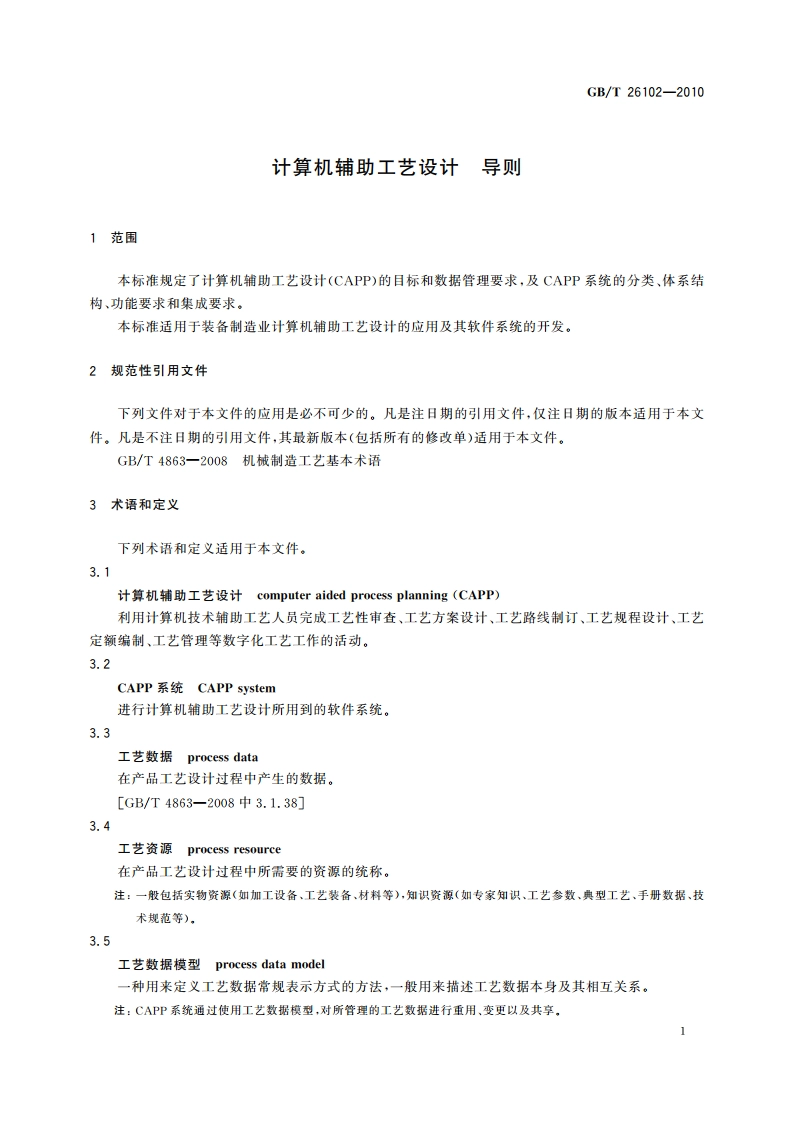

GB/T26102-2010计算机辅助工艺设计导则1范围本标准规定了计算机铺助工艺设计(CAPP)的目标和数据管理要求，及CAPP系统的分类、体系结构、功能要求和集成要求。本标准适用于装备制造业计算机辅助工艺设计的应用及其软件系统的开发。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4863一2008机械制造工艺基本术语3术语和定义下列术语和定义适用于本文件。3.1计算机辅助工艺设计computer aided process planning(CAPP)利用计算机技术辅助工艺人员完成工艺性审查、工艺方案设计、工艺路线制订、工艺规程设计、工艺定额编制、工艺管理等数字化工艺工作的活动。3.2CAPP系统CAPP system进行计算机辅助工艺设计所用到的软件系统。3.3工艺数据process data在产品工艺设计过程中产生的数据。GB/T4863一2008中3.1.383.4工艺资源process resource在产品工艺设计过程中所需要的资源的统称。注：一般包括实物资源（如加工设备、工艺装备、材料等），知识资源（如专家知识、工艺参数、填型工艺、手册数据、技术规范等)。3.5工艺数据模型process data model一种用来定义工艺数据常规表示方式的方法，一般用来描述工艺数据木身及其相互关系。注：CAPP系统通过使用工艺数据秧型，对所管理的工艺数据进行重用、变更以及共享
