胶黏剂黏度的测定 GBT 2794-2022.pdf

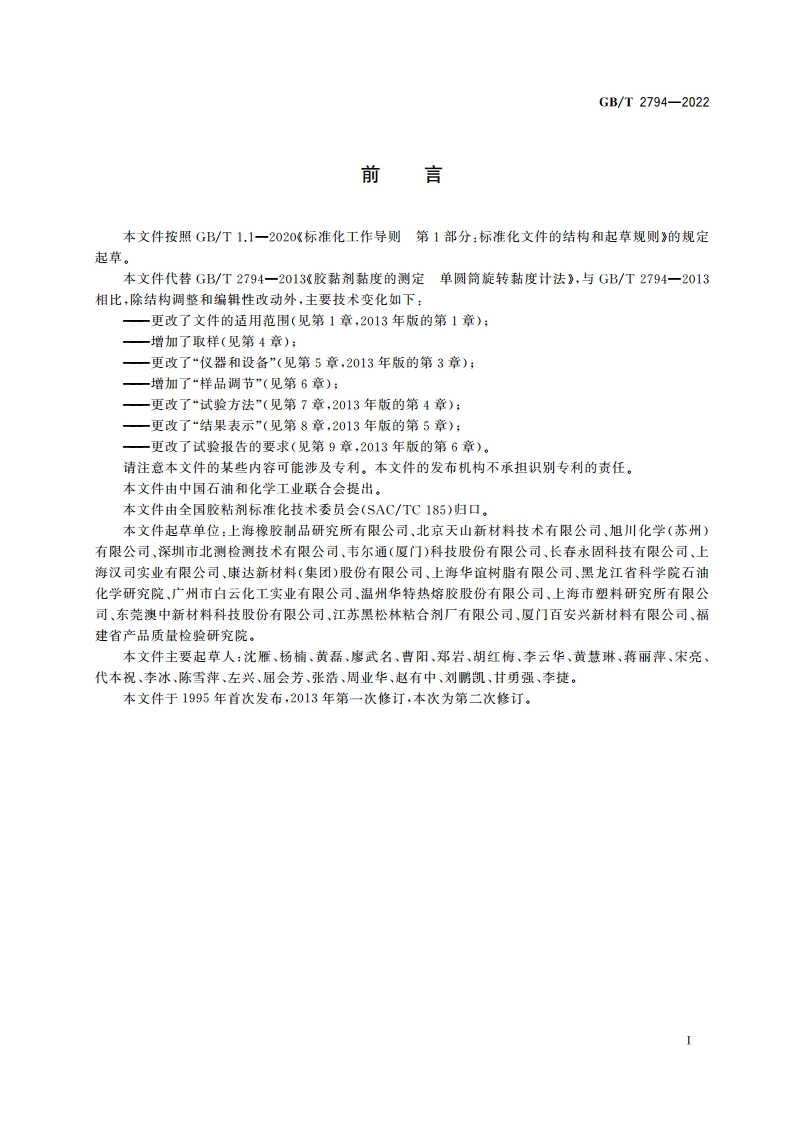

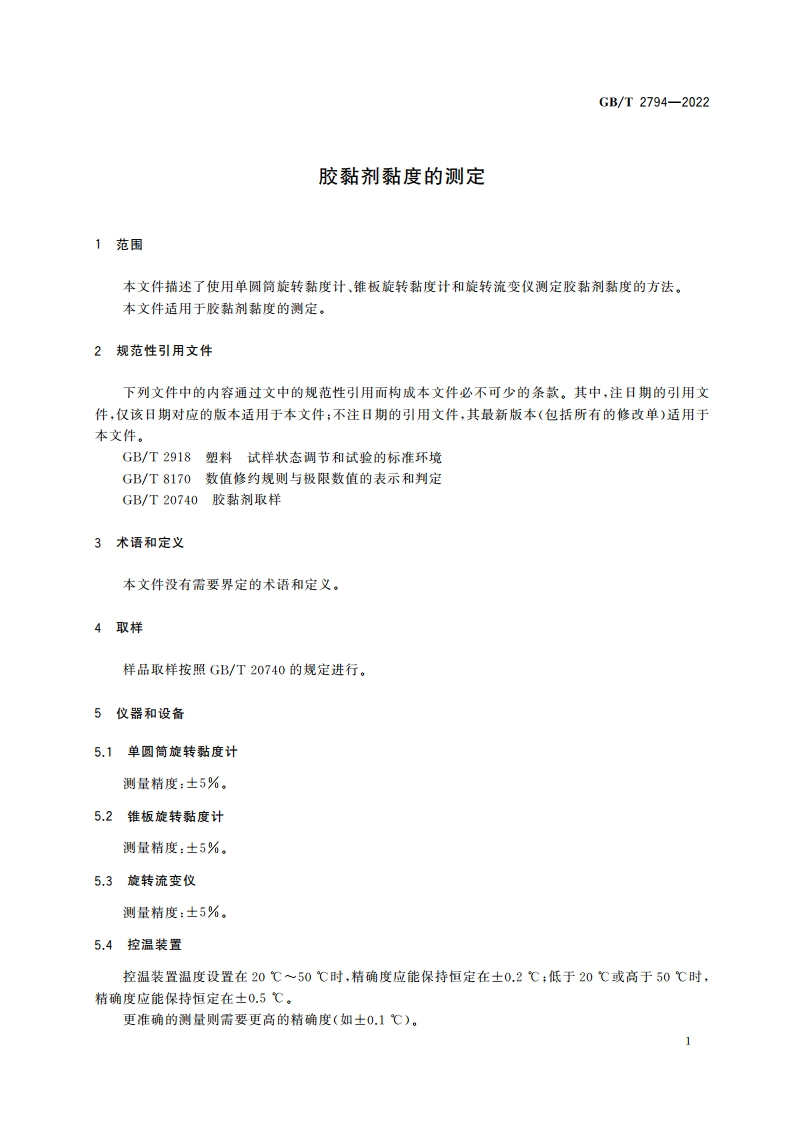

1CS83.180CCS G 38GB中华人民共和国国家标准GB/T2794一2022代替GB/T2794-2013胶黏剂黏度的测定Determination for viscosity of adhesives2022-10-12发布2023-05-01实施国家市场监督管理总局发布国家标准化管理委员会GB/T2794-20225.5温度计分度值为0.1。5.6容器该容器仅限于用单圆筒旋转黏度计法对样品黏度值进行仲栽时使用。低型烧杯或盛样器，规格尺寸为标称容量600mL、外径(90.0土2.0)mm、全高(125.0土3.0)mm及最小壁厚1.3mm。容器放置示意图见图1。标引序号说明：1一温度计：5一保护膜：2一浸人入标志：6一转子，3一单圆筒旋转黏度计：7容器，4期合器：图1容器放置示意图6样品调节样品应在GB/T2918中规定的标准调节环境中进行调节和试险。7试验方法7.1方法一：单圆筒旋转黏度计法7.1.1原理圆柱形或圆盘形的转子在待测样品中以恒定速率旋转。通过测量黏带阻力引起的扭矩并结合选择的转速和转子类型得出样品的黏度值。7.1.2试验步骤7.12.1根据需要在盛样器内加入适量待测样品，确保不引入气泡，如有必要，用抽真空或其他合适的方法消除气泡。如样品易挥发或吸湿等，应在恒温过程中密封盛样器。7.1.2.2选择合适的转子和转速，使仪表读数在量大量程的20%90%内。GB/T2794-20227.1.2.3确保样品温度达到规定温度。若无特别说明，测试样品的温度应保持在(23.00.5)。进行仲裁时，应将温度计浸人样品中测试样品实际温度。7.12.4启动马达，转子在测试样品中转动，待读数稳定后记录数据。测定某些胶黏剂黏度时，若仪器显示的读数不稳定，宜在指定时间读取黏度值，如15mi,也可双方协商确定时间。7.12.5每次测试完毕，将转子从仪器上拆下，并用能使样品完全溶解的溶剂仔细清洗转子和圆简。7.1,2.6取两份样品做平行试验，直至连续测试的两份样品的读数相差小于3%。结果取两次测量值的平均值。72方法二：锥板旋转黏度计法7.2.1原理待测样品放在转子和平板之间，转子旋转时通过测量黏滞阻力引起的扭矩并结合选择的转速、转子的直径和角度等相关参数得出样品的黏度值。7.2.2试验步骤72.2.1根据样品选择合适的仪器型号、转子和转速，使仪表读数在最大量程的10%90%内。7.2.2.2确保黏度计达到测定所需的温度。7.2.2.3仪器调零。7.2.2.4设置锥板间隙。7.2.2.5根据胶的黏度和触变性以及转子的要求，取适量待测样品放在平板的中央，保证转子和平板之间充满胶，不要有过多的溢胶，同时确保不引人气泡。722.6等待一段时间使样品温度达到热平衡以确保样品温度在规定范围内。若无特别说明，测试样品的温度应保持在(23.0士0.5)。7.2.2.7启动转子，待读数稳定后记录数据。722.8每次测试完毕后，用能使样品完全溶解的溶剂仔细清洗转子和平板。722.9取两份样品做平行试验，直至连续测试的两份样品的读数相差小于3%。结果取两次测量值的平均值。73方法三：旋转流变仪法7.3.1原理对转子施加应变（应力）进行试验，根据剪切速率和剪切应力测得样品在相应温度条件下的黏度。7.3.2试验步骤7.3.2.1根据测试样品状态选择安装合适的转子及附件。7.3.22确保流变仪达到测定所需的温度。7.3.23调整转子至待测状态，对于圆筒系统，移至测量位置，应对锥板和平板调零。73.2.4根据需要选择应变或应力控制模式，设置测试参数。测试条件应在测试报告中注明。73.2.5使用锥板或平板转子测试时，取适量待测样品放在平板的中央，保证转子和平板之间充满胶，不要有过多的谧胶，同时确保不引人气泡。73.2.6使用同心圆筒转子时，需将样品装入测试圆筒中。确保测量转子达到适当的浸没深度，同时确保不引人气泡。7.3.2.7样品温度达到平衡或样品稳定后开始测试。7.3.28根据需要取约定条件的黏度值作为测试结果。3
