胶鞋 整鞋挥发性有机物(VOC)含量的测定 GBT 32367-2015.pdf

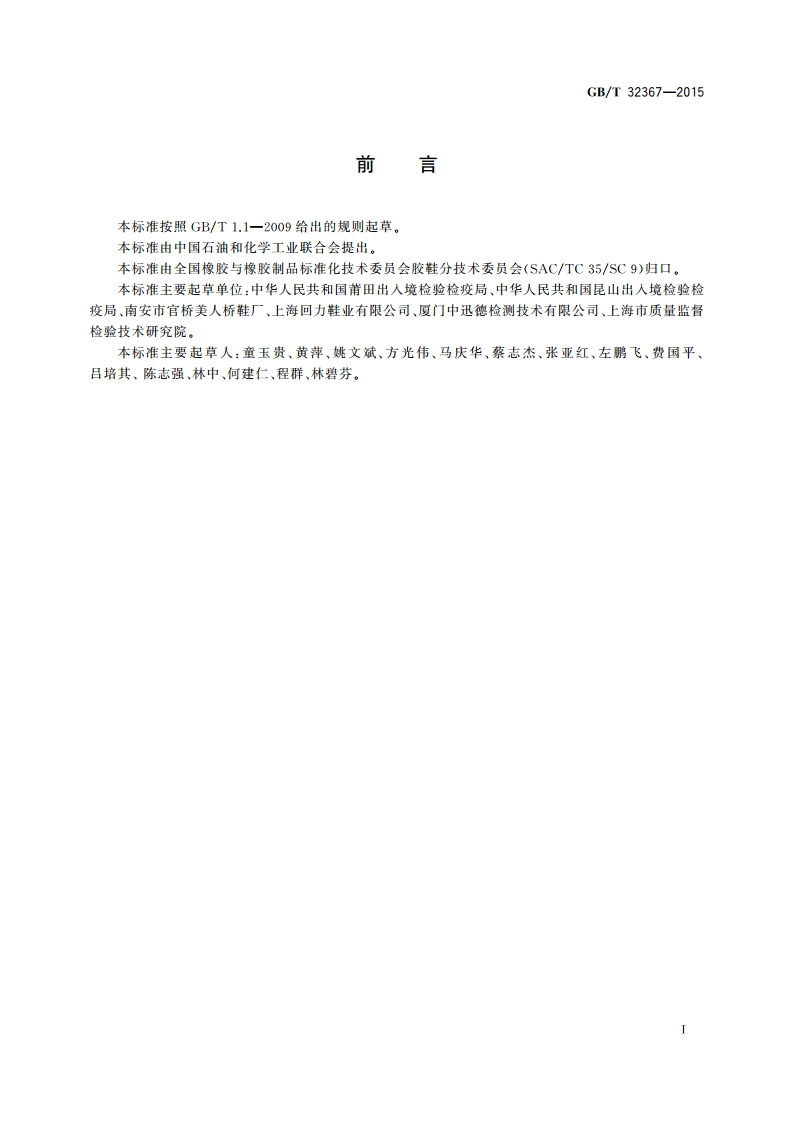

GB/T32367-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会胶鞋分技术委员会(SAC/TC35/SC9)归口。本标准主要起草单位：中华人民共和国莆田出入境检验检疫局、中华人民共和国昆山出入境检验检疫局、南安市官桥美人桥鞋厂、上海回力鞋业有限公司、厦门中迅德检测技术有限公司、上海市质量监督检验技术研究院。本标准主要起草人：童玉贵、黄萍、姚文斌、方光伟、马庆华、蔡志杰、张亚红、左形飞、费国平、吕培其、陈志强、林中、何建仁、程群、林碧芬。IGB/T32367-20156分析步骤6.1整鞋样品VOC挥发释放及采样6.1.1整鞋V0C挥发装置采样条件n)温度：35土1：b)平衡时间：24h:c)气体采样流量：50mL/min60mL/min,使用时用气体流量计校准采样系统在采样前和采样后的流量，流量误差应小于5%：d)样品气体采样量：建议500mL600mL,最大不超过3L:)采样个数：并列，共两个样品。6.1.2整鞋样品VOC挥发释放与采样6.1.2.1待挥发装置达到35温度条件后，将待测的胶鞋整鞋样品（一双或者一只）脱去包装填充物，放人试验舱中，关闭舱门，释放平衡(24士0.5)h。将恒流气体采样器与Tenax TA吸附管连接，吸附管进样端与试验舱采样口连接，按6.1.1采样条件采集采样口出口气体，采样时间10mi。采集完成后吸附管的两揣立即戴上管套密封，置于进样盘中待分析。同时将一支与采样管同运输、储存条件的吸附管在采样现场打开管套，同采集过程操作暴露相同的时间间隔，再上紧两端管套，当做空白采集管。首次采样时应串联一支吸附管以确认是否被穿透。6.1.22挥发装置采样前，首先要经过背景测试，背景浓度应满足要求。6.1.2.3空白采集管浓度必须足够低，不含有目标物。6.1.2.4采样流量、采样时间可根据测试样品所释放的VOC浓度确定，采样总体积最大不应超过3L,6.1.3标准样品吸附管的制备室温状态下，用1L微量进样针吸取1L混合标准工作溶液(4,16)，小心注入吸附管的吸附剂表面，调节高纯氨气流量为50mL/min吹入吸附管，吹扫10min后取下，两端立即戴上管套密封，置于进样盘中待分析。6.2仪器操作条件由于测试结果取决于所使用的仪器，因此不可能给出分析条件的普遍参数。采用下列操作条件已被证明对测试是合适的，6.2.1热脱附仪分析条件a)采样管初始温度：35：b)采样管升温前干吹流速及时间：50mL/min,0.5min:c)采样管升温速率：500/min:d)采样管热脱附温度：300；c)采样管热脱附时间：2min:D脱附气体流量：50ml/ming)阀箱温度：180；h)传输线温度：180；i)载气：高纯氢气。3
