聚合物基复合材料短梁剪切强度试验方法 GBT 30969-2014.pdf

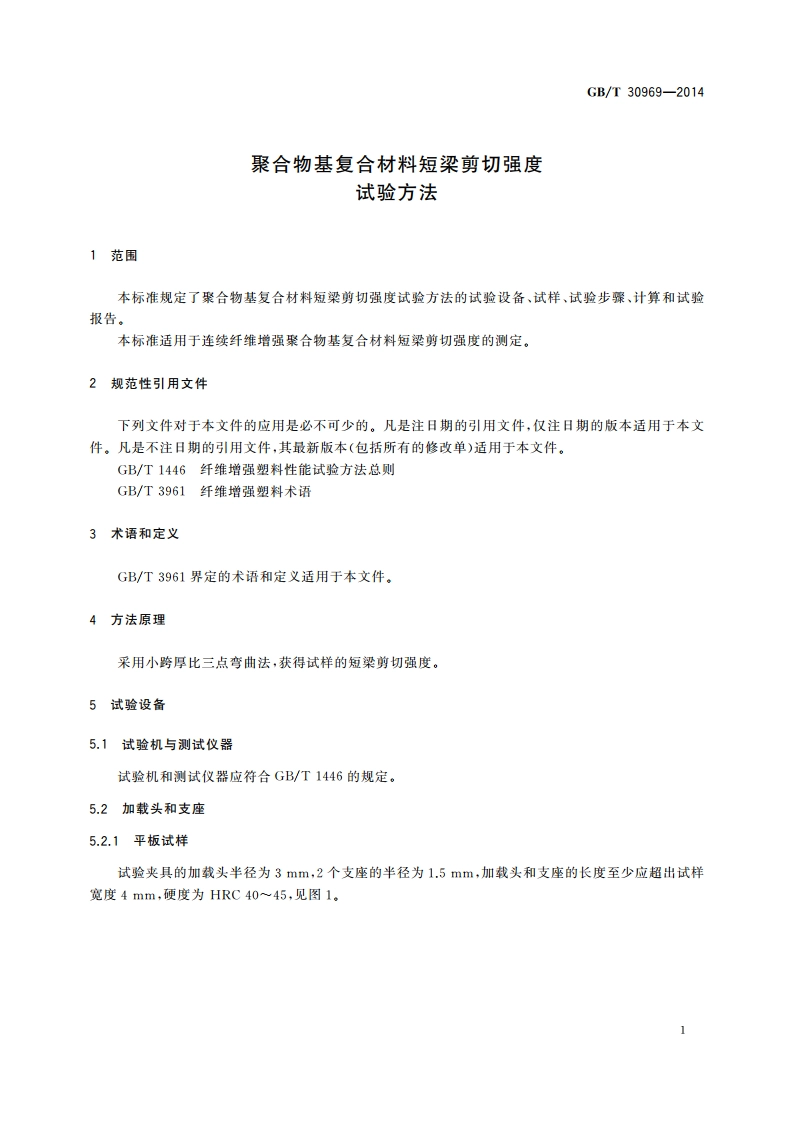

GB/T30969-2014聚合物基复合材料短梁剪切强度试验方法1范围本标准规定了聚合物基复合材料短梁剪切强度试验方法的试验设备、试样、试验步骤、计算和试验报告。本标准适用于连续纤维增强聚合物基复合材料短梁剪切强度的测定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1446纤维增强塑料性能试验方法总则GB/T3961纤维增强塑料术语3术语和定义GB/T3961界定的术语和定义适用于本文件。4方法原理采用小跨厚比三点弯曲法，获得试样的短梁剪切强度。5试验设备5.1试验机与测试仪器试验机和测试仪器应符合GB/T1446的规定。5.2加载头和支座5.2.1平板试样试验夹具的加载头半径为3mm,2个支座的半径为1.5mm,加载头和支座的长度至少应超出试样宽度4mm,硬度为HRC4045,见图1。GB/T30969-20146试样6.1铺层形式试样可采用0单向板和多向对称均衡层合板，对多向层合板，沿长度方向的纤维含量应不少于10%。6.2试样形状与尺寸6.2.1平板试样平板试样的形状见图3，试样的几何尺寸要求如下：a)试样厚度：h=2mm6mm:b)试样宽度：e=(23)h;c)试样长度：L=5h十10mm。LW0.8司L0.08a铺层方向相对于的公差为士0.5”。图3平板试样示意图6.2.2曲板试样曲板试样的形状见图4，试样的几何尺寸要求如下：a)试样厚度：h=2mm6mmb)试样宽度：0=(23)h;c)试样长度（最小弦长）：L=5h十10mm:d)圆心角：030：ce)曲率半径：R.=L/2sin(0/2)-h,
