聚酯纤维机织带规范 第2部分：试验方法 GBT 20630.2-2006.pdf

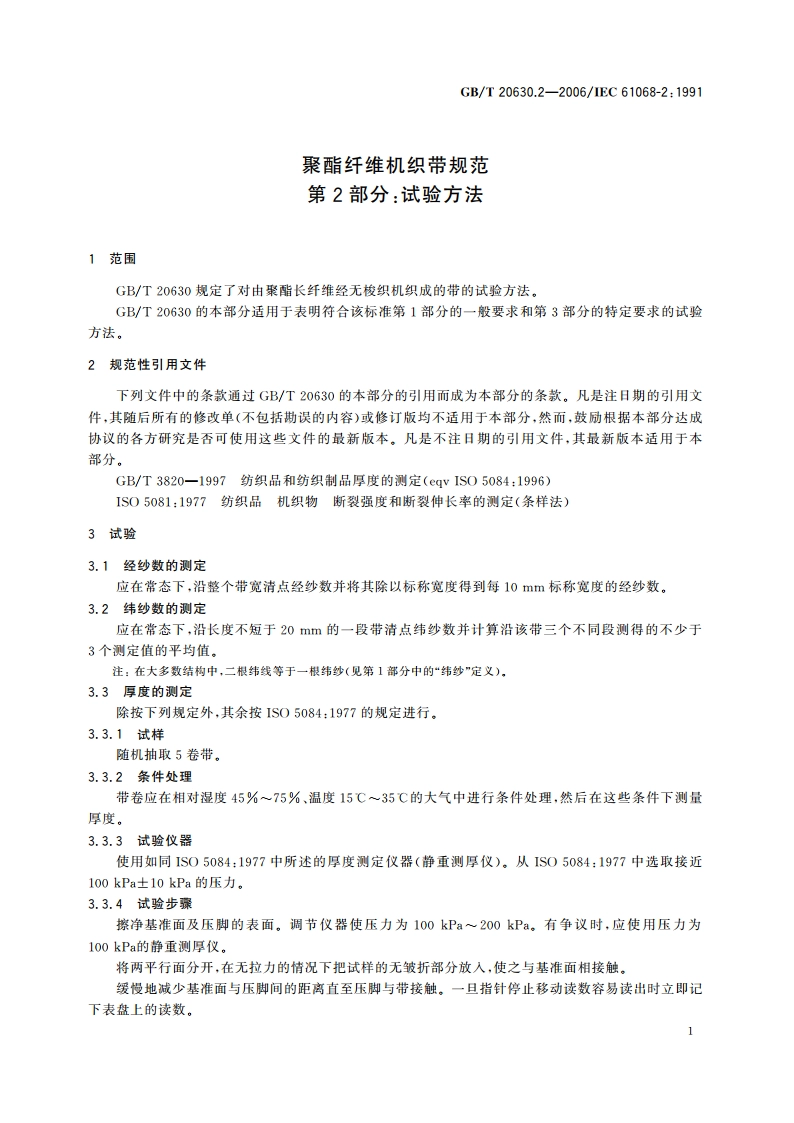

GB/T20630.2-2006/IEC61068-2:1991聚酯纤维机织带规范第2部分：试验方法1范围GB/T20630规定了对由聚指长纤维经无梭织机织成的带的试验方法。GB/T20630的本部分适用于表明符合该标准第1部分的一般要求和第3部分的特定要求的试验方法。2规范性引用文件下列文件中的条款通过GB/T20630的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3820一1997纺织品和纺织制品厚度的测定(eqv IS05084:1996)IS05081:197?纺织品机织物断裂强度和断裂伸长率的测定（条样法）3试验3.1经纱数的测定应在常态下，沿整个带宽清点经纱数并将其除以标称宽度得到每10mm标称宽度的经纱数。3.2纬纱数的测定应在常态下，沿长度不短于20m的一段带清点纬纱数并计算沿该带三个不同段测得的不少于3个测定值的平均值，注：在大多数结构中，二根纬线等于一根纬纱（见第1部分中的“纬纱”定义）。3.3厚度的测定除按下列规定外，其余按IS05084:1977的规定进行，3.3.1试样随机抽取5卷带。3.3.2条件处理带卷应在相对湿度45%75%、温度1535的大气中进行条件处理，然后在这些条件下测量厚度。3.3.3试验仪器使用如同IS05084:1977中所述的厚度测定仪器（静重测厚仪）。从1S05084:1977中选取接近100kPa10kPa的压力。3.3.4试验步骤擦净基准面及压脚的表面。调节仪器使压力为100kPa一200kPa。有争议时，应使用压力为100kPa的静重测厚仪。将两平行面分开，在无拉力的情况下把试样的无皱折部分放人，使之与基准面相接触。缓慢地诚少基准面与压脚间的距离直至压脚与带接触。一旦指针停止移动读数容易读出时立即记下表盘上的读数。
