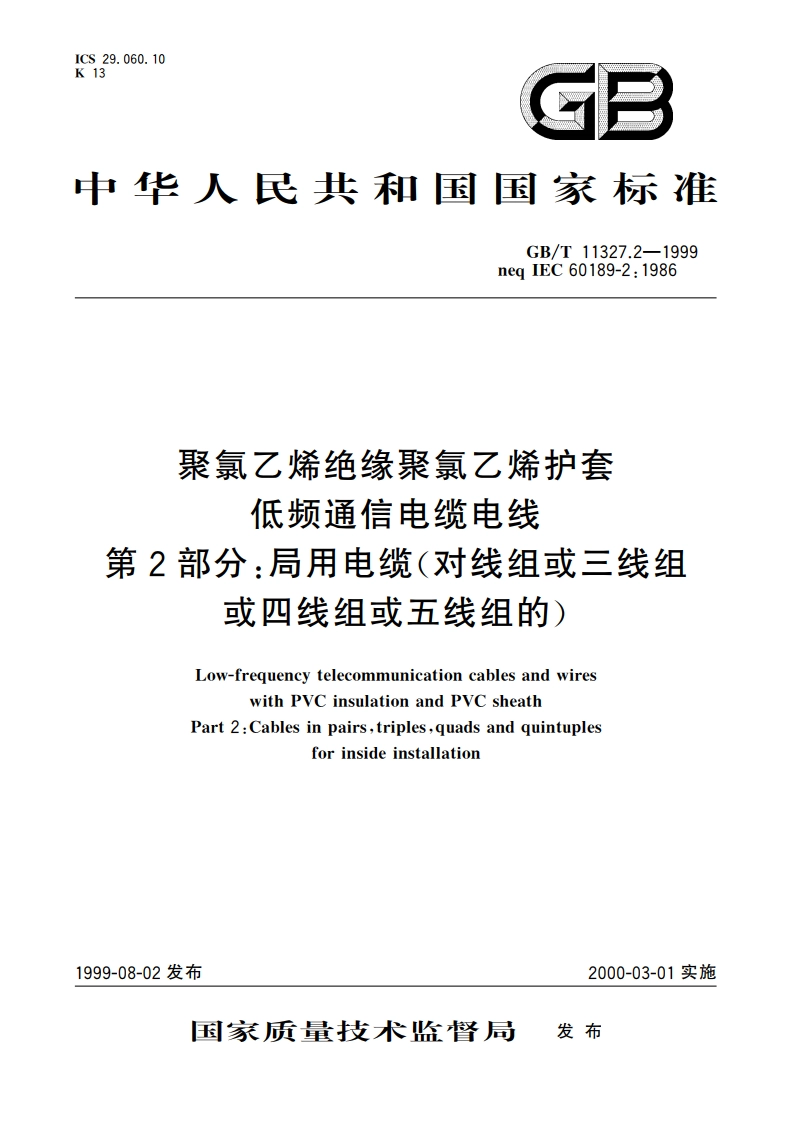

聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线 第2部分：局用电缆(对线组或三线组或四线组或五线组的) GBT 11327.2-1999.pdf

GB/T11327.2-1999其最小绝缘厚度不得小于0.15mm:对于0.8mm的导体，其最小绝缘厚度不得小于0.25mm。应按GB/T11327.1一1999中4.2.1规定测量绝缘的最小厚度。4.2.3挤包绝缘绝缘应紧密地包覆在导体上，但不得粘着在导体上。应按GB/T11327.1一1999中5.4.1规定检查绝缘的可剥离性应能从导体上容易地把绝缘剥下来，但不得损伤绝缘、导体或镀锡层。在特殊情况下，如芯线接续要使用绕接技术或使用机械剥线器情况下，应采用GB/T11327.1一1999中5.4.2规定的方法4.2.4绝缘的颜色每根绝缘导体应使用一种颜色或两种不同颜色着色。颜色应与GB6995.2规定的颜色一致。当使用两种不同颜色着色时，应满足下列条件：标志应是环或螺旋线，若是螺旋线，最好使用单螺旋线，但也允许使用双螺旋线：标志可以用螺旋双色挤出技术制作；印或涂在绝缘上的标志应粘着良好：在任何一段15mm长的绝缘导体上，标志应易识别：平行于绝缘导体轴线从标志的中心到中心测量，标志的重复距离不得小于4mm:平行于绝缘导体轴线测量，环或螺旋线的宽度以及它们的间隔宽度应近似于常数，且不得小于1.5mm:一环或螺旋线的宽度不必与它们的间隔宽度相同。注：对于用环标志的绝缘导体，允许两个半环不完全对齐，也允许环不完全国饶绝缘导体一周。4.2.5绝缘导体应根据GB/T11327.1一1999附录B进行色迁移试验。在白色聚氯乙烯绝缘导体上应不沾色。4.2.6绝缘导体耐日光色牢度不宜低于GB730规定的蓝色羊毛标准7级的色牢度，可按GB/T11327.1一1999附录C试验。4.3成缆元件4.3.1成缆元件的结构成缆元件绘于图1，它分为下列儿种：a)对线组一两根绝缘导体相互纹合在一起，并分别标定为a线、b线；b)三线组一三根绝缘导体相互绞合在一起，并分别标定为a线、b线和c线：c)四线组一四根绝缘导体相互绞合在一起，并分别标定为a线、b线、c线和d线：d)五线组一五根绝缘导体按下列方式之一制作：1)五根绝缘导体相互绞合在一起，并分别标定为a线、b线、c线，d线和e线：2)四根绝缘导体相互纹合在一起，并分别标定为a线、b线、c线和d线，并与一根不绞合、标定为e线的绝缘导体合并在一起构成一个五线组；把纹合在一起标定为a线b线的对线组与纹合在一起标定为线d线的对线组，标定为e线的绝缘导体合并在一起构成一个五线组。e)备线组一与上述成缆元件结构相同，但a线为白色，b线为红色，c线、d线和e线（若有的话）分别为青绿色、紫色、橙一绿色。
