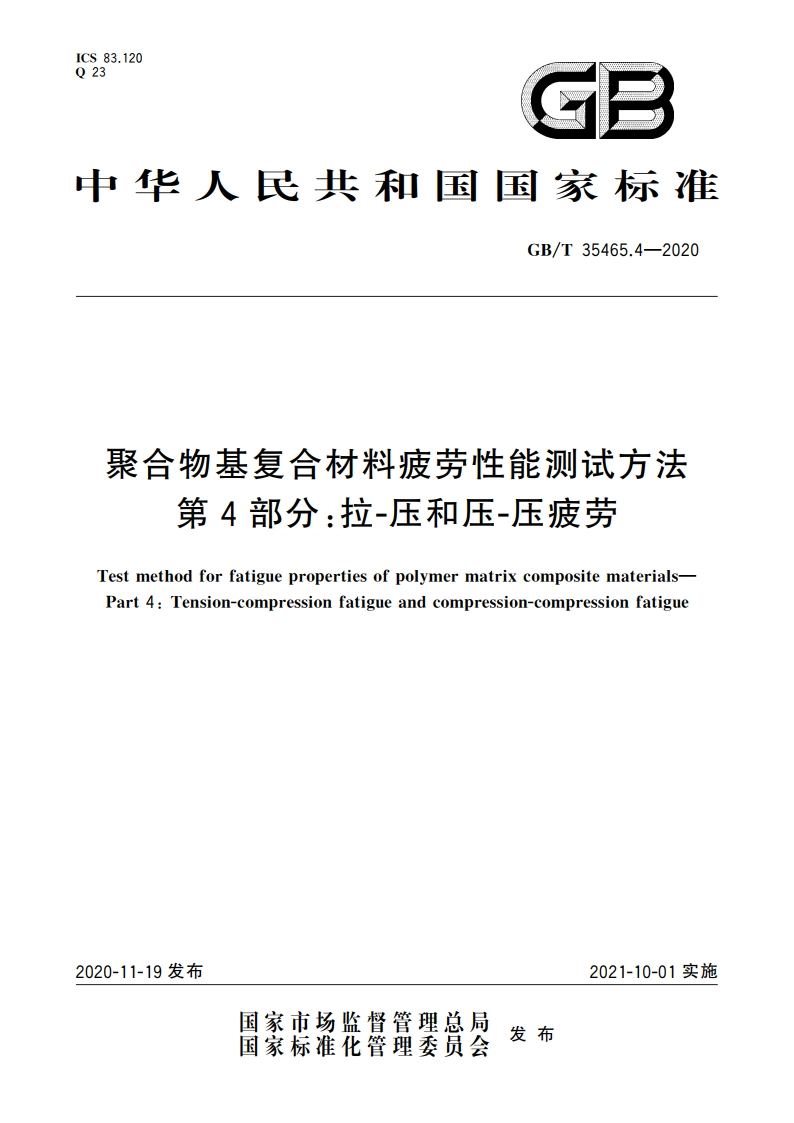

聚合物基复合材料疲劳性能测试方法 第4部分：拉-压和压-压疲劳 GBT 35465.4-2020.pdf

GB/T35465.4-2020单位为毫米200说明：h一工作段厚度，1mm2mm,层合板应保留完整的铺层：H一试样厚度，一般为4h或5h:R1一厚度面弧度半径，一般为103mm,R,一宽度面弧度半径，一般为164mm,B一试样宽度，l5mm士0.1mm:b一工作段宽度，10mm土0.1mm:L。一夹持段长度，65mm0.5mm:L一工作段长度，10mm土0.1mm.图2四面加工型试样6.2试样制备和试样数量6.2.1试样使用机械加工法制备，制备要求应符合GB/T35465.1的规定。6.2.2试样数量应符合GB/T35465.1的规定，推荐静态试验有效试样为5根，疲劳试验有效试样至少为12根。静态试样应满足GB/T5258的规定，疲芳试样则可选择四面加工型试样。7状态调节和试验环境试样的状态调节和试险应在试脸室标准环境条件下进行，实脸室标准环境条件为温度23士2，相对湿度50%士10%，状态调节时间至少为24h。8试验步骤8.1对试样进行外观检查，有缺陷、不符合尺寸或制备要求的试样，应予作废。8.2对试样进行编号，测量工作段内任意三点的宽度和厚度，取算术平均值。8.3静态压缩强度、压缩弹性模量和最大压缩应变按GB/T5258进行测定。8.4按疲劳试验要求选择波形和试验频率。试验波形一般为正弦波，试验频率推荐1Hz25Hz,若进行高频率试验时，频率不大于60Hz。8.5按试验目的确定应力比或应变比。拉-压疲劳应力比或应变比小于0，推荐为一1。压-压疲劳应力比或应变比大于1，推荐为10。8.6测定SN曲线或N曲线时，按试验目的，至少选取4个应力或应变水平，每个应力水平至少3个有效试样。一般按疲劳试验的最大压缩应力值或压缩应变值表征水平。选取应力或应变水平的方案3
