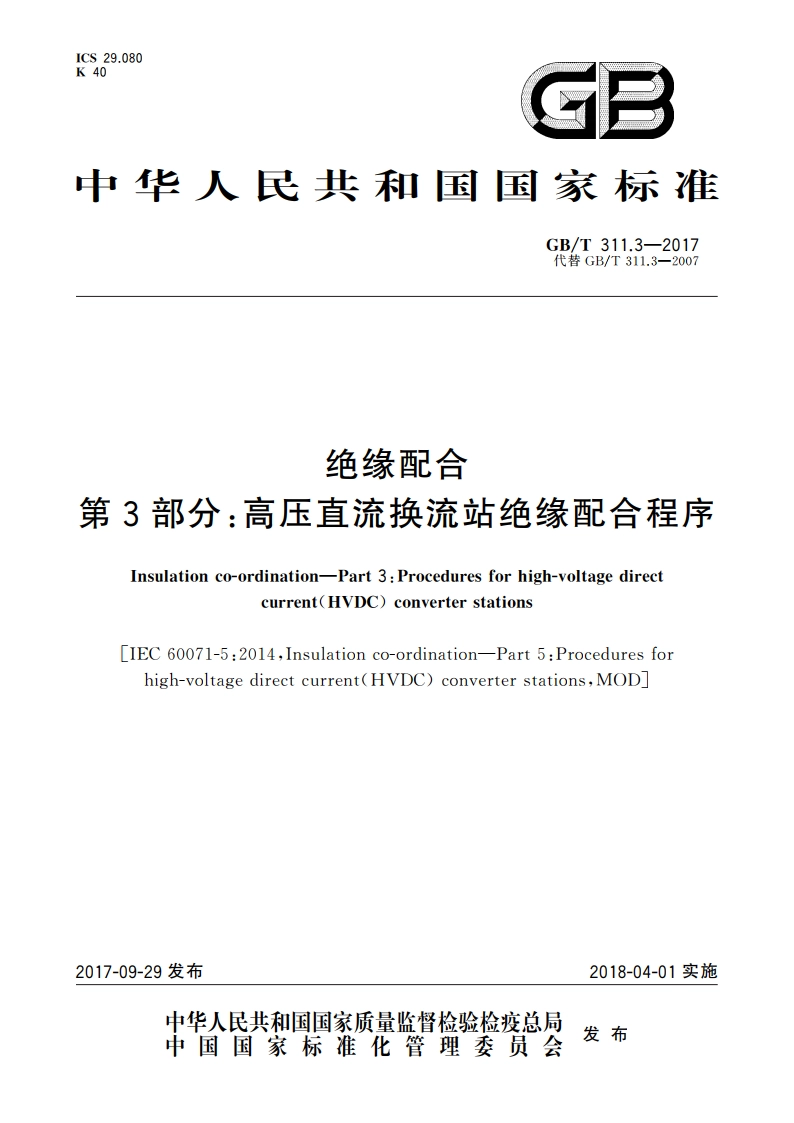

绝缘配合 第3部分：高压直流换流站绝缘配合程序 GBT 311.3-2017.pdf

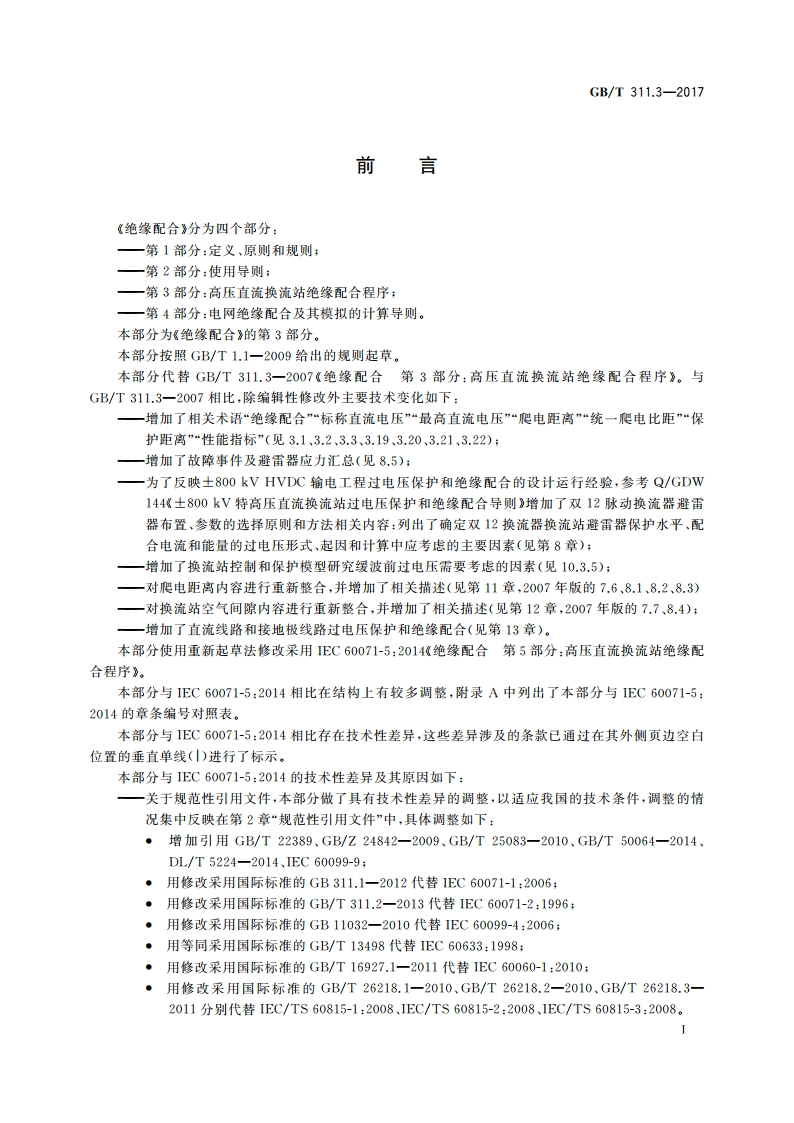

GB/T311.3-2017前言绝缘配合分为四个部分：一第1部分：定义、原则和规则：一第2部分：使用导则：一第3部分：高压直流换流站绝缘配合程序：一第4部分：电网绝缘配合及其模拟的计算导则。本部分为绝缘配合的第3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T311.3一2007绝缘配合第3部分：高压直流换流站绝缘配合程序。与GB/T311.3一2007相比，除绵辑性修改外主要技术变化如下：一增加了相关术语“绝缘配合”“标称直流电压”“最高直流电压”“爬电距离”“统一爬电比距”“保护距离”“性能指标”（见3.1、3.2、3.3、3.19、3.20、3.21、3.22）：增加了故障事件及避雷器应力汇总（见8.5）：一为了反映士800 kV HVDC输电工程过电压保护和绝缘配合的设计运行经验，参考Q/GDW144土800kV特高压直流换流站过电压保护和绝缘配合导则增加了双12脉动换流器避雷器布置、参数的选择原则和方法相关内容：列出了确定双12换流器换流站避雷器保护水平、配合电流和能量的过电压形式、起因和计算中应考虑的主要因素（见第8章）：一增加了换流站控制和保护模型研究缓波前过电压需要考虑的因素（见10.3.5）：对爬电距离内容进行重新整合，并增加了相关描述（见第11章，2007年版的7.6、8.1、8.2、8.3）对换流站空气间原内容进行重新整合，并增加了相关描述（见第12章，2007年版的7.7、8.4）：一增加了直流线路和接地极线过电压保护和绝缘配合（见第13章）。本部分使用重新起草法修改采用IEC60071-5:2014绝缘配合第5部分：高压直流换流站绝缘配合程序。本部分与IEC60071-5:2014相比在结构上有较多调整，附录A中列出了本部分与1EC60071-5:2014的章条编号对照表。本部分与EC60071-5:2014相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线()进行了标示。本部分与1EC60071-5:2014的技术性差异及其原因如下：一关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，周整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：增加引用GB/T22389、GB/Z24842一2009、GB/T25083-2010、GB/T50064-2014、DL/T5224一2014、1EC60099-9:用修改采用国际标准的GB311.1一2012代替1EC60071-1:2006:用修改采用国际标准的GB/T311.2一2013代替1EC60071-2:1996:用修改采用国际标准的GB11032一2010代替1EC60099-4:2006:用等同采用国际标准的GB/T13498代替1EC60633:1998:用修改采用国际标准的GB/T16927.1一2011代替IEC60060-1:2010:用修改采用国际标准的GB/T26218.1一2010、GB/T26218.2一2010、GB/T26218.3一2011分别代替IEC/TS60815-1:2008、IEC/TS60815-2:2008、IEC/TS60815-3:2008,
