绝缘胶粘带工频耐电压试验方法 GBT 14517-1993.pdf

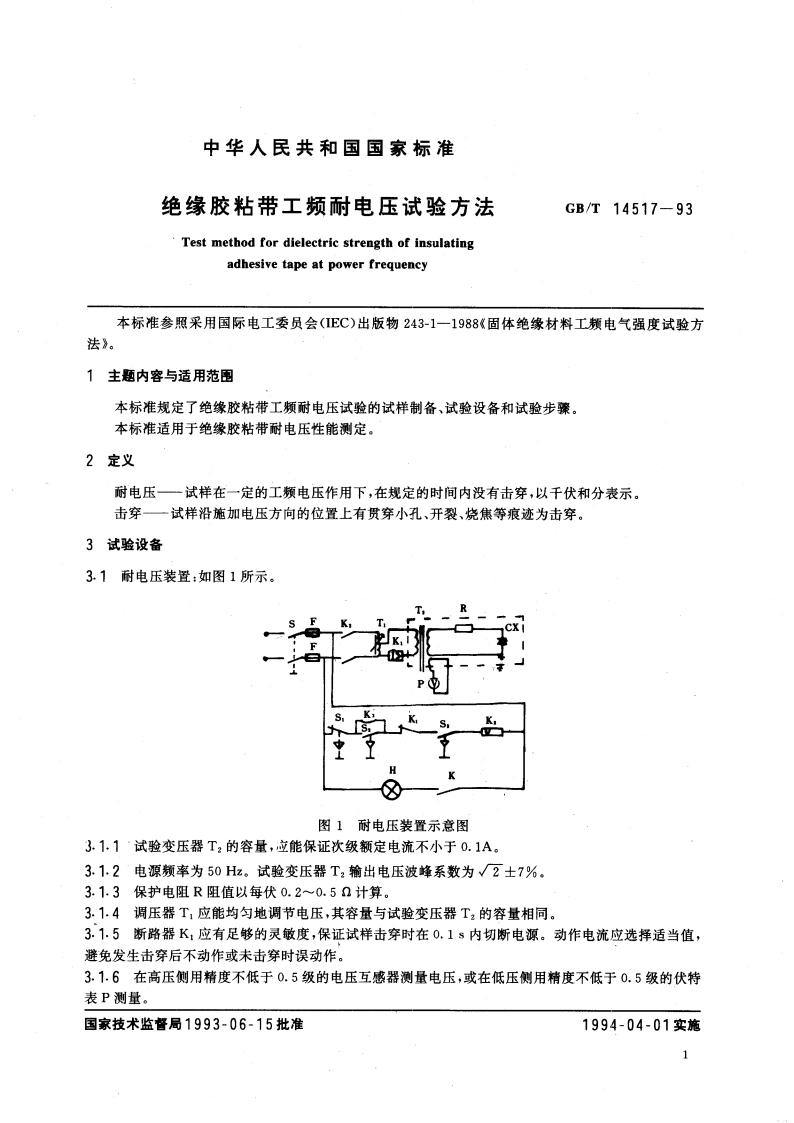

GB/T14517-934试验条件4.1试验环境温度为23士2，相对湿度为45%55%。4.2卷状胶粘带应在5.1条件下停放24h后，开始制备试样。5试样除去卷状胶粘带最外层35圈后，以大约300mm/min的速度解开试样，每隔200mm左右，在胶粘带中部裁取宽12mm、长300mm的试样。试样不少于5个。试样解卷后，应立即进行测试。试样的粘接面不允许与手或其他物体接触。试样应清洁、干燥、无杂质和气泡，胶层无显著不均匀的区域。6试验步骤6.1检查耐电压装置的接地线，保证良好接地。6.2松开电极装置顶部的蝶形螺母，取出电极装置上盖板，按图2所示装好试样。为防止试样边缘发生飞弧，可用绝缘胶粘带搭接在试样边缘并夹住试样。装上上盖板，旋紧蝶形螺母。6.3把高压电缆线一端与耐电压装置的交流高压输出端连接，另一端与电极装置的一个上电极连接。6.4把测试电缆线一端与耐电压装置的测试端连接，另一端与电极装置的下电极连接。6,5按规定的试验电压，在耐电压装置上选择电压范围。6.6按规定的耐压时间，在耐电压装置上选择时间范围。6.7接通电源，打开耐电压装置的电源开关，预热装置数分钟。6.8试验人员站上绝缘橡胶板，按下升压开关，约在1020s内连续均匀地升至试验电压，同时按动秒表，开始计时。69耐压时间结束，按回复开关，使电压降到零，取下试样610若升压过程中或耐压时间内，试样被击穿，试验电压自动降到零取下试样，观察试样与电极接触的部位。记录试样被击穿的形式，如：小孔、开裂、烧焦等。7试验报告试验报告应包括以下内容：a.胶粘带牌号、生产厂；b.试验室温度、湿度；c.胶粘带生产日期、批号；d.试样的耐电压值，单位kV。耐电压时间，单位s:e.若试样被击穿，击穿电压值，单位kV。击穿形式；.试验日期和试验员g。其他必要的说明。附加说明：本标准由中华人民共和国化学工业部提出。本标准由上海橡胶制品研究所归口。本标准由上海橡胶制品研究所负责起草。本标准主要起草人王建鑫、居隐翰。3
