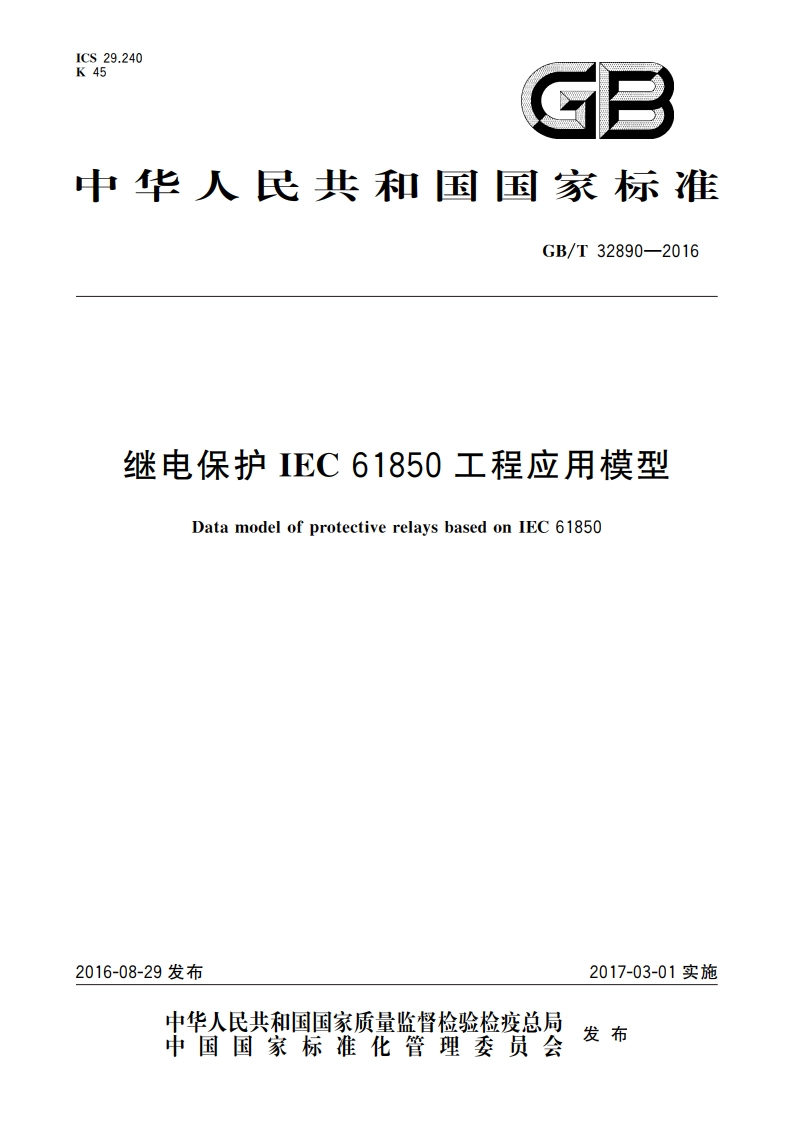

继电保护IEC 61850工程应用模型 GBT 32890-2016.pdf

GB/T32890-2016继电保护EC61850工程应用模型1范围本标准规定了变电站应用D/T860标准时变电站通信网络和系统的配置、模型和服务，规定功能、语法、语义的统一性以及选用参数的规范性，并规定在实际应用中扩充模型应遵循的原则。本标准适用于采用DL/T860标准的新建变电站自动化系统中继电保护及相关设备的工程设计及应用，改造工程参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DI/T860(所有部分)变电站通信网络和系统DL/T1146一2009DL/T860实施技术规范3术语和定义、缩略语3.1术语和定义DL/T860界定的以及下列术语和定义适用于本文件。3.1.1虚端子virtual terminator描述IED设备的GOOSE、SV输入、输出信号连接点的总称，用以标识过程层、间隔层及其之间联系的二次回路信号，等同于传统变电站的屏端子。3.1.2虚连线virtual connection利用GOOSE,SV实现IED设备之间信息输入、输出的连接关系，用以标识IED虚端子之间的连接逻辑。3.2缩略语下列缩略语适用于本文件。Ace加速(Accelerate)BF断路器失灵(Breaker failure)BRCB有缓存报告控制块(Bufer Report Control Bloc)CID IED实例配置文件(Configured IED Description)CT电流互感器(Current transformer)Dev设备(Device)Err错误(Error)Fst首先(First)GOOSE面向通用对象的变电站事件(Generic object oriented substation events)
