绝缘漆耐热性试验规程 电气强度法 GBT 27749-2011.pdf

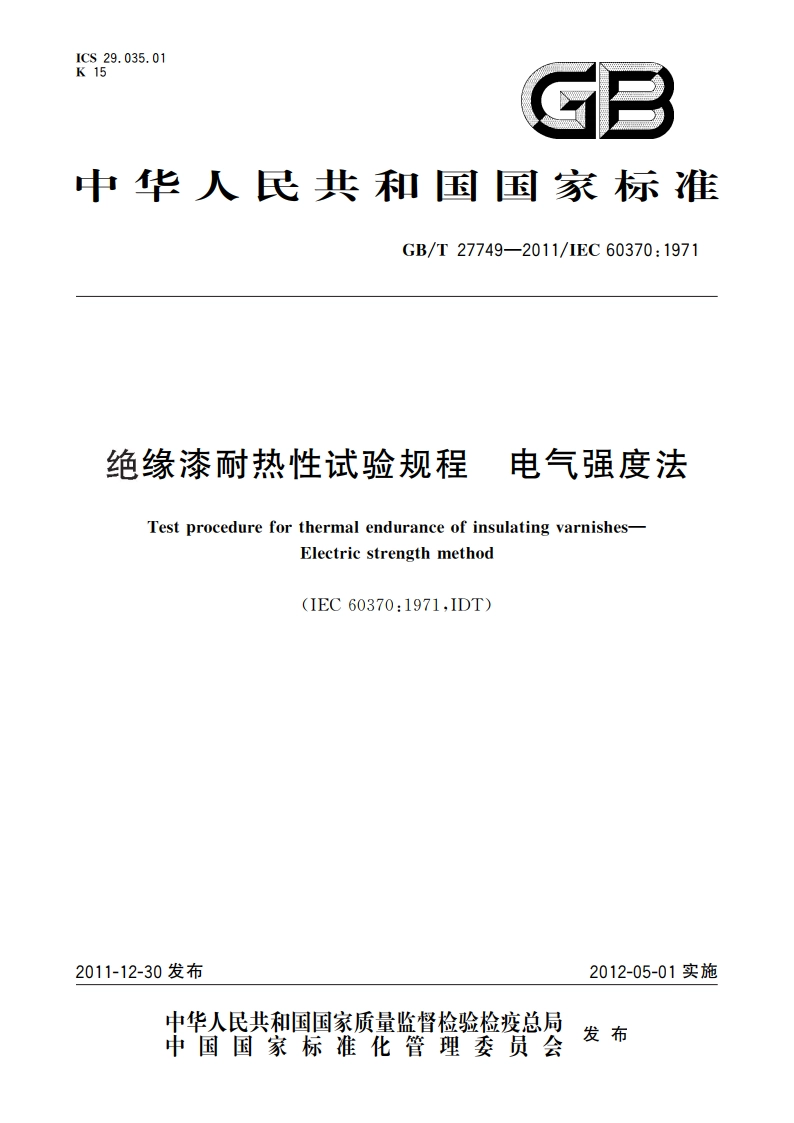

ICS29.035.01K15中华人民共和国国家标准GB/T27749-2011/IEC60370:1971绝缘漆耐热性试验规程电气强度法Test procedure for thermal endurance of insulating varnishes-Electric strength method(IEC60370:1971,IDT)2011-12-30发布2012-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T27749-2011/1EC60370:1971一温度点下的热寿命由电气强度下降到某一预定值所需要的老化时间来确定。此预定值的选择基于漆在拟定用途中的某些功能特性，然后从老化温度与热寿命的关系曲线中确定相对耐热性。4试样4.1试样准备4.1.1玻璃布片应从连续编织的玻璃布上切取。玻璃布的厚度为0.1mm0.8mm,每单位面积质量为90g/m2140g/m2,每厘米经线2060根，纬线1624根。如果无法获得上述特定经、纬线数的玻璃布，试验时应采用经、纬数标准的玻璃布。4.1.2曲面电极尺寸的设计是使0.1mm厚的玻璃布涂成总厚度为0.175mm0,185mm的试样外表面经受约2%的延伸，值得注意的是较大厚度会使延伸增加，从而显著彩响老化结果。4.1.3玻璃布应经热处理去除处理剂。推荐热处理过程为250下24h,400下24h,特别注意：加热超过450会损伤玻璃布。4.1.4每块玻璃布的尺寸为15cm30cm,平行于布的经线方向为30cm。每块玻璃布应固定在一合适的试样框架上。这种框架可以用1m长直径为1.7mm的耐腐蚀导线弯成的矩形，内部尺寸为15cm30cm,导线的两端在一个弯角处重叠5cm并扎在一起。4.1.5每个老化温度需要12个或12个以上的试样。应采用适当的架子使试样框架以最小为2.5cm间隔垂直地悬挂在烘箱中。4.2浸漆把固定好的玻璃布片浸在漆中制备试样。应在室内，最好在(23士2)及(50士5)%相对湿度下制备。通过试浸调节漆的黏度，使二次或多次涂覆后玻璃布上总的厚度增加为(0.08士0.005)mm。玻璃布片应以长度方向浸入漆中30cm直至气泡消灭，以10cm/min的速度缓慢均匀地取出，然后滴干0.5山。试样后来的每次浸漆时应把方向颠倒过来，以得到更为均匀的涂层。每次浸漆后试样应以与该次浸漆同样垂直的状态，按漆的制造单位规定的温度与时间烘培。4.3测量仪器厚度测量应采用螺旋千分尺，上下表面的直径为6mm8mm,并具有能控制两表面间力的机构，通常该力应为10N。取5次测量的平均值作为试样厚度。千分尺应定期校正，其精度应在3m之内。5试验设备5.1方法I一曲面电极试验装置此装置应按图1所标明的尺寸。电极应用抛光黄铜制成，上电极（可动电极）质量应为1.8kg,上电极或下电极能充分移动以保证试样与两电极之间紧密的接触。为此，在下电极下放一块柔软的橡皮垫。5.2方法一平板电极试验装置电极是由直径为6mm的一对圆柱形黄铜棒做成，其边缘倒成半径为1.0mm的圆角，电极表面应光滑、平整且平行，两电极彼此应精确对齐，上电极（可动电极）总的质量是(502)g,采用任何一种符2
