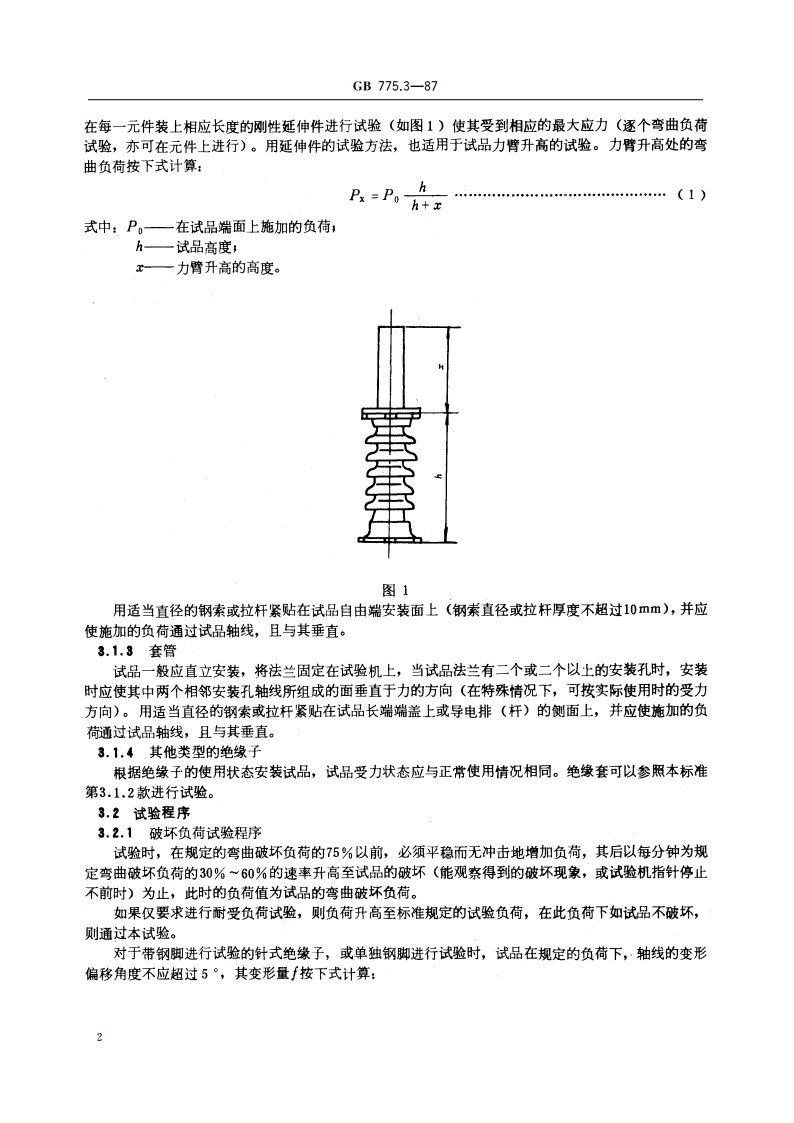

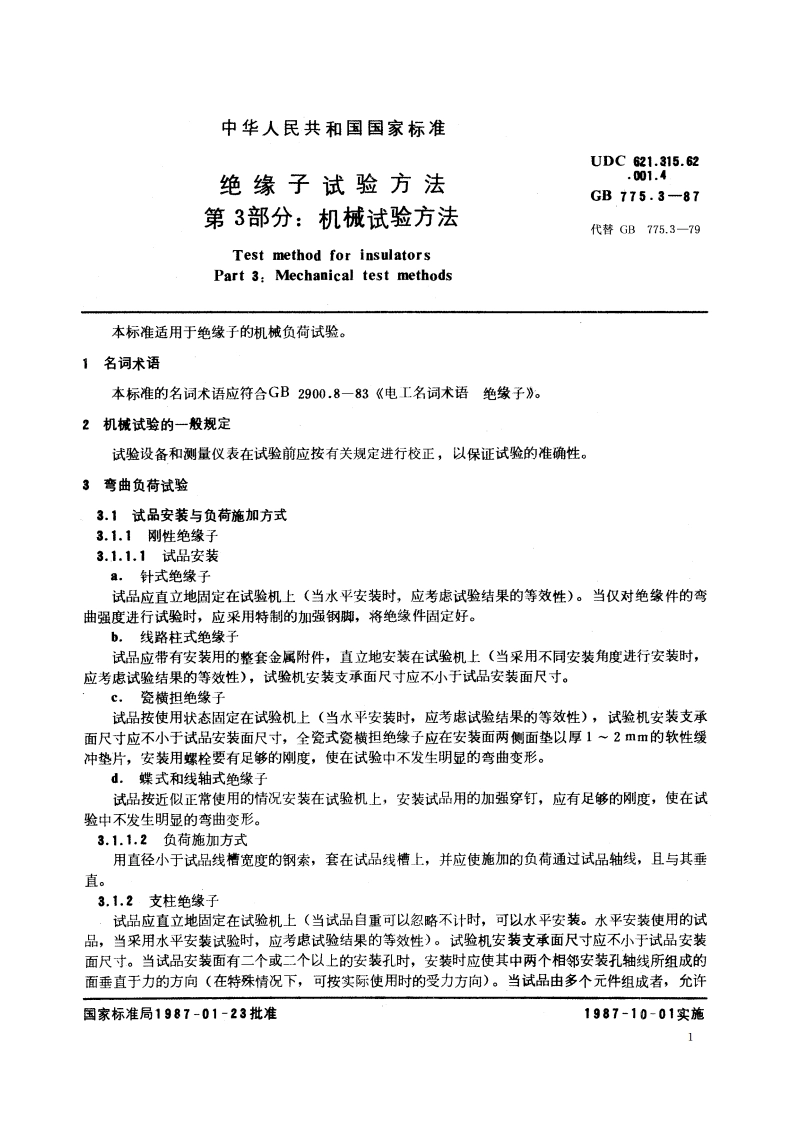

GB775.3-876压缩负荷试验6.1试品与试品安装试品应直立安装，沿轴线方向施加压缩负荷。当试品是由多个元件组成者，可在单个元件上进行，如果是由多种型式元件组成者，则可用强度最低的元件进行试验。注：当试品较长会因弯曲而破坏时，需在完整的试品上进行。6.2试验程序试验按本标准第3.2.1条规定的试验程序进行。7机电负荷试验7.1一小时机电负荷试验7.1.1试品与试品安装试品应洁净而干燥，串接（连接金具的连接结构尺寸应符合标准规定）安装在试验机上，沿试品轴线方向施加拉伸负荷，电压加在每只试品的两金属附件之间，为易于鉴别被击穿的试品，可在试验回路中与每一只试品串联一个712mm的火花间隙。7.1.2试验程序试验时，先以均匀而无冲击的速率升高负荷至额定一小时机电负荷值，然后施加工频电压（其值等于工频击穿电压值的1/2)，在此机电负荷下保持1，如果试品不损坏或击穿，则通过本试验。7,2机电破坏负荷试验7.2.1试品与试品安装试品应洁净而干燥，安装（连接金具的连接结构尺寸应符合标准规定）在试验机上，为便于施加电压应采用加强的悬式绝缘子与试品串联，高压施加在加强的绝缘子与试品中间连接处，为易于鉴别试品是否已破坏（击穿），串联一个712mm的火花间隙，而试品与试验机连接的一端接地。7.2.2试验程序试验时，对试品先施加工频电压（其值等于工频击穿电压的1/2），拉伸负荷在75%的机电破坏负荷之前应迅速而平稳升高，其后以每分钟为规定的机电破坏负荷的35%100%的速率升高至试品破坏（能观察得到的破坏现象、击穿或试验机指针停止不前时）为止。此时的负荷值为试品的机电破坏负荷。如果仅要求进行耐受负荷试验，则负荷升高至标准规定的试验负荷。在此负荷下，如试品不破坏，则通过本试验。8内压力试验8.1试品与试品安装试品两端应按近似正常使用的情况进行密封，使其各部位受力状态与正常使用情况相同。试品内腔注满水。当试品两端结构不能利用金属法兰或卡装结构进行密封时，应采用如图2所示进行密封。4
