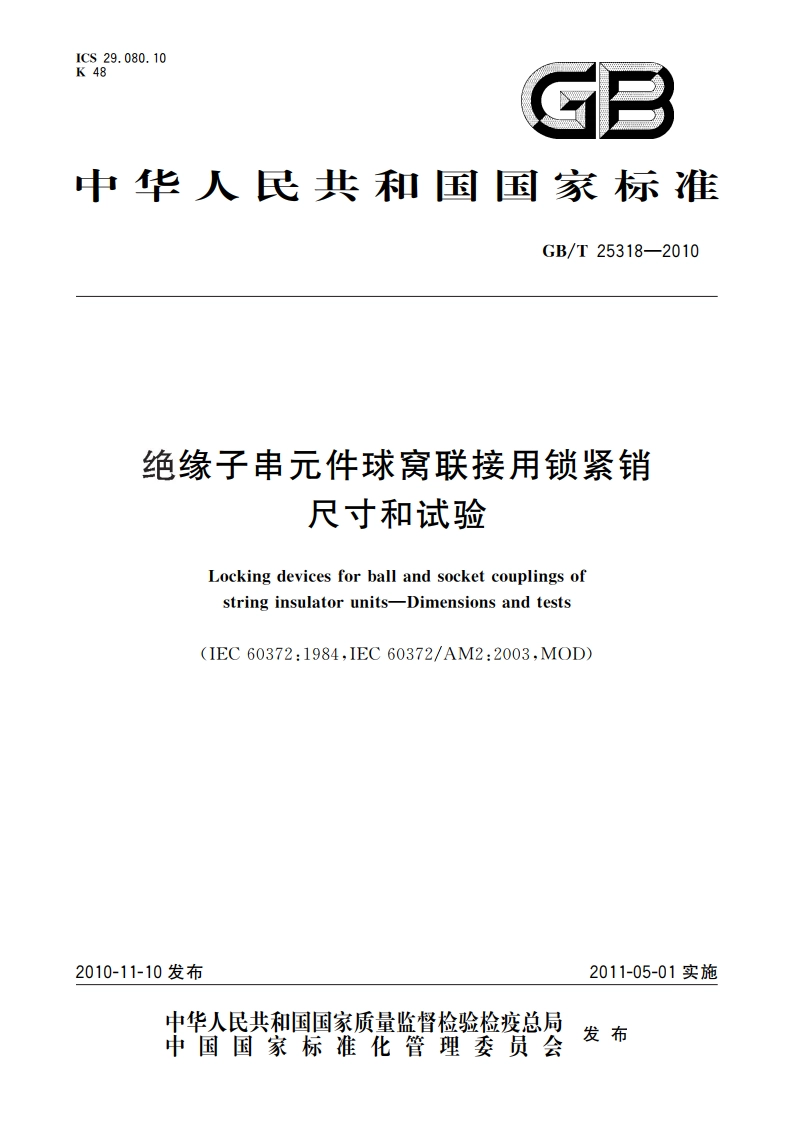

绝缘子串元件球窝联接用锁紧销 尺寸和试验 GBT 25318-2010.pdf
下载文档

ID:2466884

大小:2.21MB

页数:18页

格式:PDF

时间:2023-06-25

收藏 分享赚钱
温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
绝缘子串元件球窝联接用锁紧销 尺寸和试验 GBT 25318-2010 绝缘子 元件 联接 用锁紧销 尺寸 试验 25318 2010

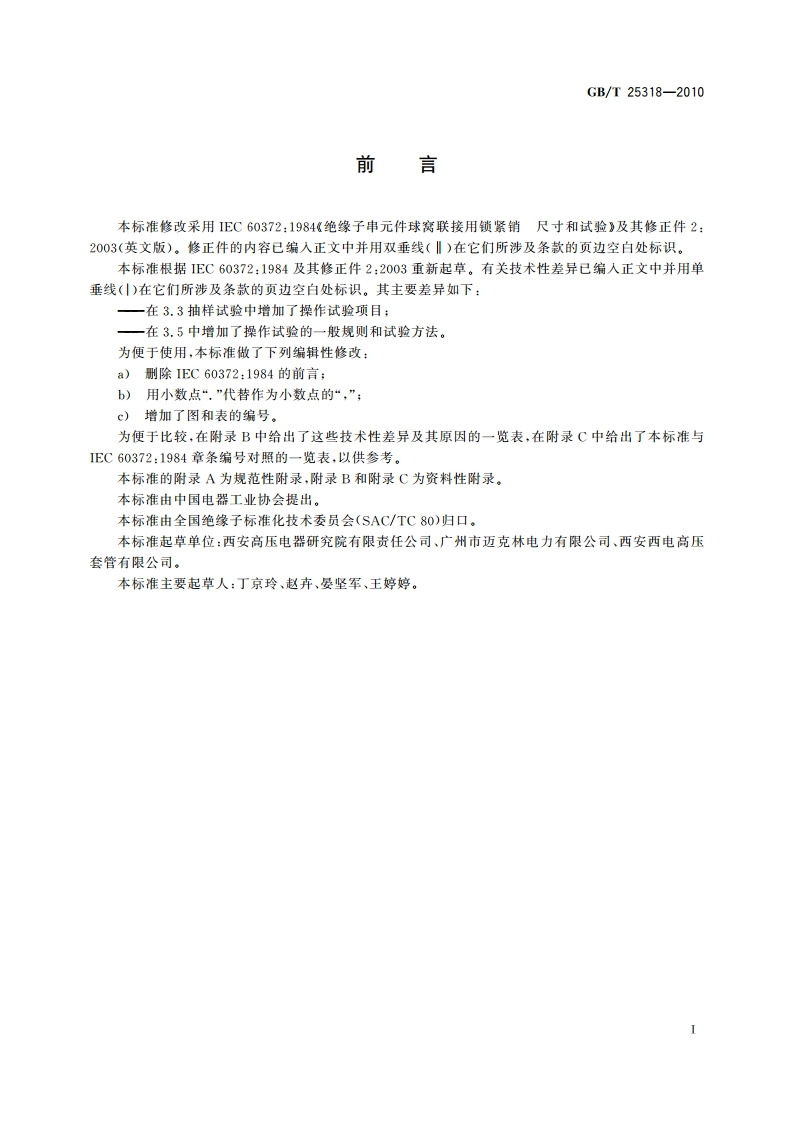

GB/T25318-2010前言本标准修改采用IEC60372:1984绝缘子串元件球窝联接用锁紧销尺寸和试验及其修正件2:2003(英文版)。修正件的内容已编人正文中并用双垂线()在它们所涉及条款的页边空白处标识。本标准根据1EC60372:1984及其修正件2:2003重新起草。有关技术性差异已编人正文中并用单垂线()在它们所涉及条款的页边空白处标识。其主要差异如下:一在3.3抽样试验中增加了操作试验项目:一在3.5中增加了操作试验的一般规则和试验方法。为便于使用,本标准做了下列编辑性修改:a)删除1EC60372:1984的前言:b)用小数点“.”代替作为小数点的“,”:c)增加了图和表的编号。为使于比较,在附录B中给出了这些技术性差异及其原因的一览表,在附录C中给出了本标准与IEC60372:1984章条编号对照的一览表,以供参考。本标准的附录A为范性附录,附录B和附录C为资料性附录,本标准由中国电器工业协会提出。本标准由全国绝缘子标准化技术委员会(SAC/TC80)归口,本标准起草单位:西安高压电器研究院有限责任公司、广州市迈克林电力有限公司、西安西电高压套管有限公司。本标准主要起草人:丁京玲、赵卉、屡坚军、王婷婷。GB/T25318-2010绝缘子串元件球窝联接用锁紧销尺寸和试验1总则1.1范围本标准规定了锁紧销的形状和标准尺寸,试验方法、供货的验收条件,以及仅作为指导制造的其他尺寸。本标准适用于GB/T4056中绝缘子串元件的球窝联接以及相应的金属附件上单独供货的锁紧销。当这些锁紧销与绝缘子或金属附件一起供货时,应认为这些锁紧销是绝缘子或金属附件的一个组成部分。在这种情况下,相关的试验应包括在GB/T1001.1中。当有要求时,应提供合格证书,以证明锁紧销按本标准的规定进行过试验。锁紧销通常与绝缘子或相应的金属附件一起供货。本标准不包括材质的技术要求,但推荐材料不应有防腐蚀表面层。此外,材料不应在锁紧销和球窝联接之间产生明显的接触蚀损(化学反应)。1.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1001,1标称电压高于1000V的架空线路绝缘子第1部分:交流系统用瓷或玻璃绝缘子元件一定义、试验方法和判定准(GB/T1001.1一2003,IEC60383-1:1993,MOD)GB/T4056绝缘子串元件的球窝连接尺寸(GB/T4056一2008,IEC60120:1984,IDT)GB/T4340.1金属材料维氏硬度试脸第1部分:试验方法(GB/T4340.1一2009,1S06507-1:2005,M0D)1.3标准方案1.3.1关于“2尺寸和一般规则”有两种标准型式的锁紧销:第一种为R形销,第二种为V形销。第一种型式为圆形销孔,第二种型式为矩形销孔。推荐了两种R形销:一标准型R形销:这种R形销与窝销孔为紧配合。一另一种R形销:这种R形销与窝销孔为松配合。注:如果紧配合结构中的永久应力可能对R形销的金属材料有应力蚀损时(例如:使用某种不锈钢),经供需双方协议,可采用另一种R形销.对标准型R形销和另一种R形销,安装锁紧销的窝销孔都是一样的,因此在为标准型R形销设计的窝中,另一种R形销也适用。R形销尺寸列于2.2中的图1和表1,以及2.3中的图2和表2。W形销尺寸列于2.4中的图3和表3。1.3.2关于“3试验”锁紧销的试验分为:一外观检查:GB/T25318-2010一尺寸检验;一耐弯曲验证:一硬度试验:一耐蚀损试验(在某些情况下)。注:在通常情况下,如果锁紧销装在绝缘子或金属附件中供货,则仅进行操作试验(见GB/T1001.1),2尺寸和一般规则2.1锁紧销形状2.1.1R形销R形销的一支腿有一个驼背,且在插入窝后,其开口端应使其朝外弯曲。这种特点使R形销在锁紧和联接操作时有两个不同的位置,并能有效地防止从窝内完全脱出。2.1.2W形销W形销的形状应使其在联接和锁紧操作时将保持两个不同的位置。W形销的形状还应使其从锁紧位置转到联接位置时,能防止从窝内完全脱出(见2.5)。2.2R形销的标准尺寸(标准型和另一种)R形销的图示及标准尺寸见图1及表1。部面一X图1R形销的标准尺寸表1R形销的标准尺寸单位为毫米标准型R形销另一种R形销连接标记RF:unRninLahF2m112.20.14.8*823.38.22.5297.316A3.20.15.5t023.810.33.04349.2163.2士0.17.9t84.810.73.0389.7203.20.17.0+24.810.73.0499.7244.00.18.7t025.712.83.56011.7284.50.110.0*826.213.83.57112.7325.20.111.5*827.215.83.58114.7&除F:代智F:值外,其他所有的尺寸均与标准型R形销相同,b窝内现有许多设计仍使用较小的L值防止伸出,在此情况下L可以诚小至38mm,尺寸L应由R形销的需方规定(见3.5.2.1)2.3作为指导制造的其他尺寸作为制造中可供选择的其他尺寸及图示如图2和表2。
