绝热用模塑聚苯乙烯泡沫塑料 GBT 10801.1-2002.pdf

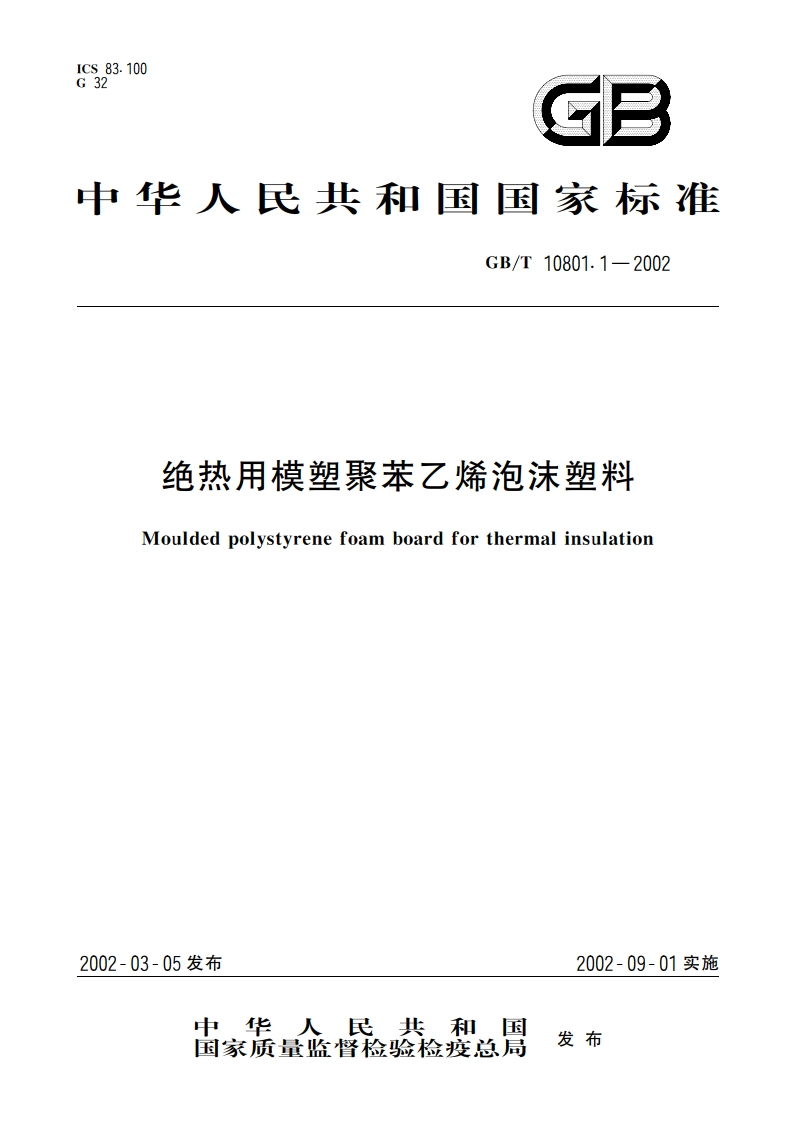

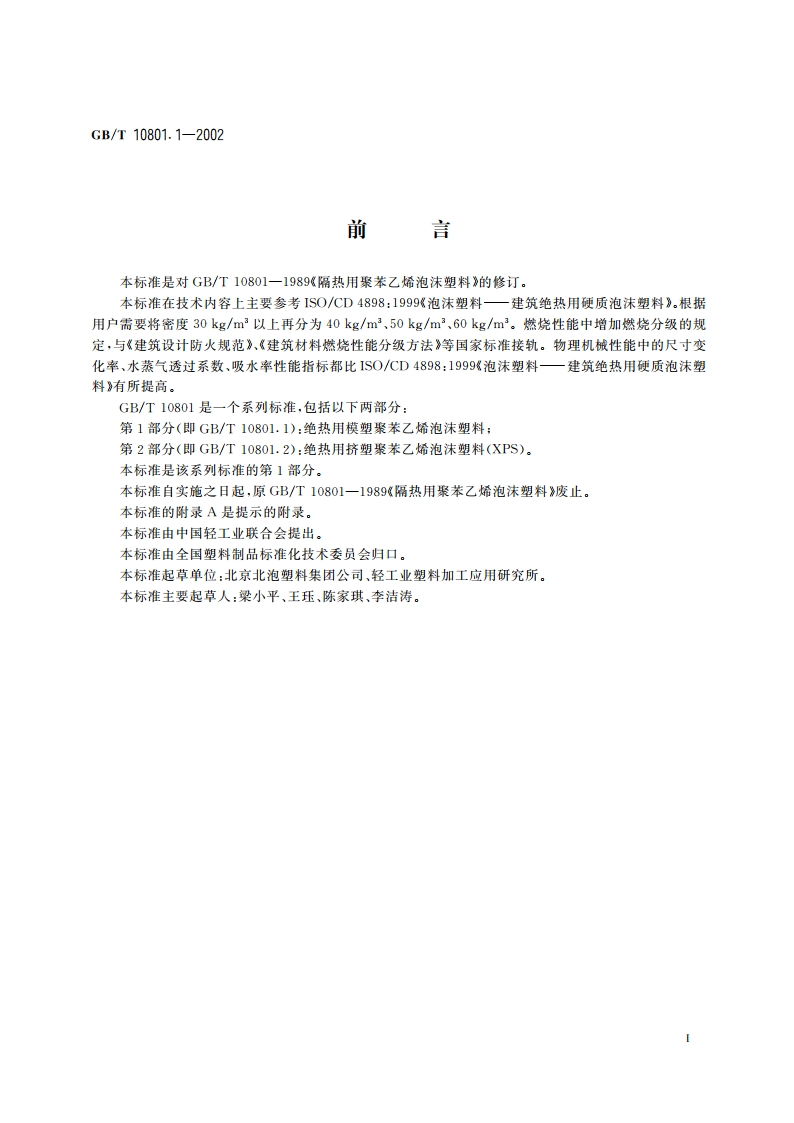

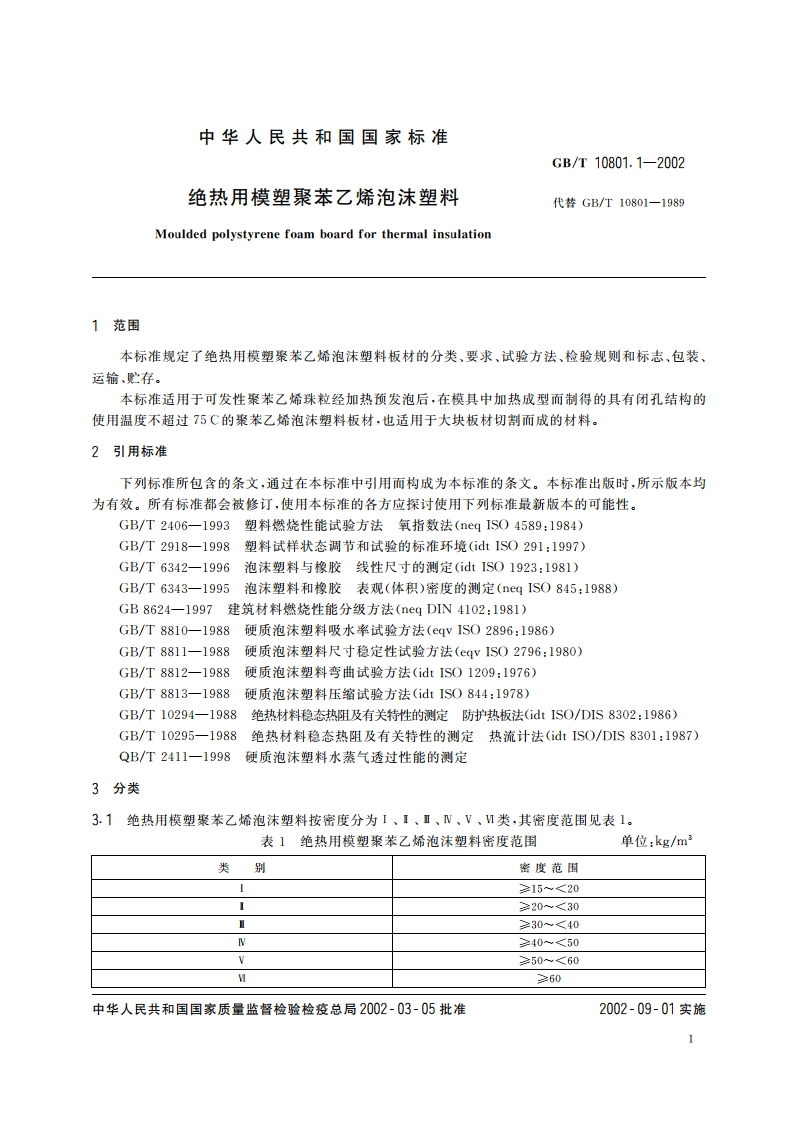

ICS83.100G32GB中华人民共和国国家标准GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料Moulded polystyrene foam board for thermal insulation2002-03-05发布2002-09-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T10801.1-20023.2绝热用模塑聚苯乙烯泡沫塑料分为阻燃型和普通型。4要求4.1规格尺寸和允许偏差规格尺寸由供需双方商定，允许偏差应符合表2的规定。表2规格尺寸和允许偏差单位：mm长度、宽度尺寸允许偏差厚度尺寸允许偏差对角线尺寸对角线差1000550土2200040001075100土420004000134000正偏差不限，一10100供需双方决定4000154.2外观要求42.1色泽：均匀，阻燃型应摻有颜色的颗粒，以示区别。4.2.2外形：表面平整，无明显收缩变形和膨张变形。4.2.3熔结：熔结良好。4.2.4杂质：无明显油渍和杂质。4.3物理机械性能应符合表3要求。表3物理机械性能性能指标项目单位表观密度不小于kg/m15.020.030.040.050.060.0压缩强度不小于kPa60100150200300400导热系数不大于W/(m.K)0.0410.039尺寸稳定性不大于%432221水蒸气透过系数不大于ng/(Pams)64.54.532吸水常（体积分数）不大于%64断裂弯曲负荷不小于N1525356090120熔结性弯曲变形不小于mm20氧指数不小于%30燃烧性能燃烧分级达到B2级1)断裂弯曲负荷或弯曲变形有一项能符合指标要求即为合格。2)普通型聚苯乙希泡沫塑料板材不要求。5试验方法5.1时效和状态调节型式检验的所有试验样品应去掉表皮并自生产之日起在自然条件下放置28d后进行测试。所有试验按GB/T2918一1998中23/50二级环境条件进行，样品在温度(232)C,相对湿度45%55%的条件下进行16h状态调节。5.2尺寸测量2GB/T10801.1-2002尺寸测量按GB/T6342规定进行。5.3外观在自然光线下目测。5.4表观密度的测定按GB/T6343规定进行，试样尺寸(1001)mm(100土1)mm(50土1)mm,试样数量3个，5.5压缩强度的测定按GB/T8813规定进行，相对形变为10%时的压缩应力。试样尺寸(100士1)mm(1001)mm(50士1)mm,试样数量5个，试验速度5mm/min。5.6导热系数的测定按GB/T10294或GB/T10295规定进行，试样厚度(251)mm,温差(1520)C,平均温度(252)C。仲栽时执行GB/T10294。5.7水蒸气透过系数的测定按QB/T2411规定进行，试样厚度(25士1)mm,温度(23士2)C,相对湿度梯度0%50%，p=1404.4Pa,试样数量5个。5.8吸水米的测定按GB/T8810规定进行，时间96h.试样尺寸(100土1)mm(1001)mm(50士1)mm,试样数量3个。5.9尺寸稳定性的测定按GB/T8811规定进行，温度(702)C,时间48h。试样尺寸(1001)mm(1001)mm(25士1)mm,试样数量3个。5.10熔结性的测定按GB/T8812规定进行，跨距为200mm,试验速度50mm/min。试样尺寸(2501)mm(100士1)mm(20士1)mm,试样数量5个。5.11燃烧性能的划定5.11.1氧指数的测定按GB/T2406规定进行，样品陈化28d。试样尺可寸(150士1)mm(12.51)mm(12.5土1)mm。5.11.2燃烧分级的测定按GB8624规定进行。6检验规则6.1组批：同一规格的产品数量不超过2000m3为一批。6.2检验分类：分为出厂检验和型式检验。6.2.1出厂检验项目：尺寸、外观、密度、压缩强度，熔结性。62.2型式检验项目：尺寸、外规、密度、压缩强度、熔结性、导热系数、尺寸变化米、水蒸气透过系数、吸水率、燃烧性能。有下列情况之一时，应进行型式检验：a)正常生产后，原材料、工艺有较大改变时：b)正常生产时，每年至少检验一次；)产品停产六个月以上，恢复生产时。6.3判定规则6.3.1出厂检验的判定尺寸偏差及外观任取二十块进行检验，其中二块以上不合格时，该批为不合格品。
